Ultraprecyzyjna 5-osiowa maszyna do cięcia ukośnego CNC

22,5°-135° Aluminiowa rama szafy Cechy i zalety

1. 5-osiowy inteligentny system sterowania CNC

• Wyposażony w przemysłowy sterownik CNC ibezszczotkowe serwomotorydla wszystkich 5 osi, zapewniając płynne, precyzyjne i powtarzalne ruchy.
• 15-calowy ekran dotykowyz przyjaznym dla użytkownika interfejsem: Programuj kąty, długości i tryby cięcia w ciągu kilku minut; obsługuje transfer danych USB/LAN.
• Wbudowanyautokompensacjapod kątem błędów długości i kąta, eliminując ręczne regulacje i redukując straty materiału.

2. Niezrównana wszechstronność kąta (22,5°-135°)

• Obrót poziomy: 22,5° (na zewnątrz) do 135° (do wewnątrz) dla nieograniczonej liczby kombinacji kątów ukosu.
• Pochylenie pionowe: 45°-90° do cięć ukośnych, umożliwiając złożone cięcie pod kątem 2D w jednym przejściu.
• Idealny dlanarożniki aluminiowych ram szafek, skosy ościeżnic drzwiowych i niestandardowe profile architektoniczne.

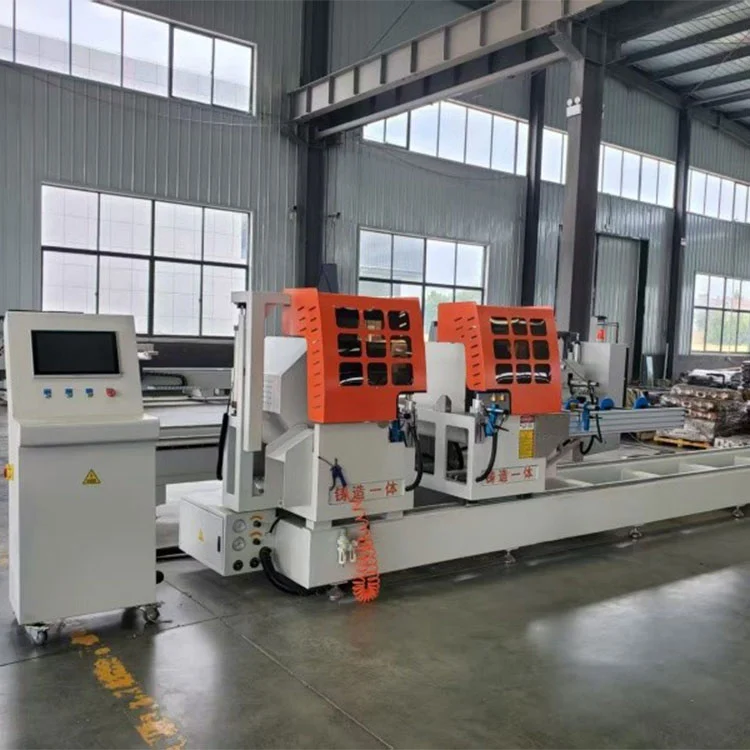

3. Wysokowydajne cięcie z podwójną głowicą

• Dwie niezależne głowice tnące (stała lewa, napędzana silnikiem prawa).praca synchroniczna lub indywidualna.
• Maksymalna długość cięcia:6000 mm; obsługuje duże profile aluminiowe do ram szafek i ścian osłonowych.
• Cykl cięcia z ruchem w góręz posuwem promieniowym: łączy ruchy obrotowe i liniowe w celu uzyskania maksymalnej wydajności skrawania.



22,5°-135° Aluminiowa rama szafki

5-osiowa piła ukośnicowa CNC 22,5°-135° Aluminiowa rama szafki Parametry techniczne

• ☆ Napięcie zasilania: 380 V ± 10% 50 Hz ± 2% trójfazowy układ czteroprzewodowy
• ☆ moc silnika piły: 3kW 2800rpm
• ☆ Ciśnienie robocze: 0,6 ~ 0,8 MPa
• ☆ Specyfikacja brzeszczotu: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Kąt brzeszczotu: dowolny kąt 45°~90°
• ☆ Kąt obrotu stołu: 45° ~ 135°, dowolny kąt
• ☆ Zakres sekcji cięcia: 200 mm × 200 mm (kąt cięcia przy 90°, szerokość × wysokość, patrz zakres sekcji cięcia)
• ☆ Długość cięcia: 700 mm ~ 5000 mm (90°)
• ☆ Szybkość posuwu ostrza: 0 ~ 3 m/min
• ☆ Chropowatość powierzchni cięcia: ≤ Ra12,5μm

Często zadawane pytania

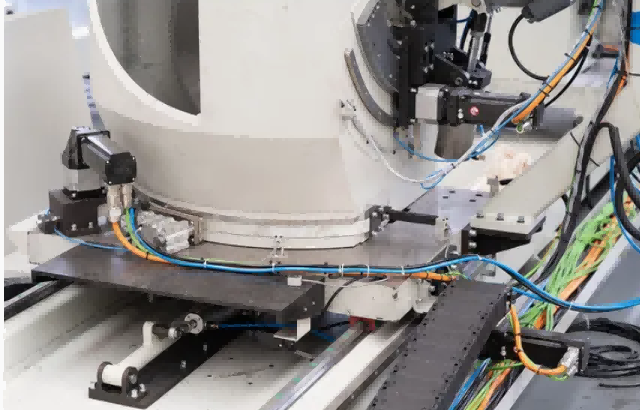

5-osiowe sterowanie serwomechanizmem CNC

W pełni zautomatyzowane sterowanie obrotem, pochyleniem i pozycjonowaniem profilu głowicy piły zapewnia precyzyjne cięcie pod kątem złożonym bez konieczności ręcznej regulacji.

Wysoka precyzja cięcia

Zapewnia dokładność ±0,1 mm przy czystym, pozbawionym zadziorów cięciu, idealny do wysokiej klasy produkcji profili aluminiowych i PCV.

Złożone cięcie ukośne i ukośne

Obsługuje złożone kombinacje kątów, w tym cięcia ukośne, ukośne i złożone, w przypadku ścian osłonowych i profili architektonicznych.

Pneumatyczny system mocowania profili

Wielopunktowe mocowanie zapewnia stabilne i pewne trzymanie podczas cięcia, minimalizując wibracje i poprawiając bezpieczeństwo.

Konstrukcja maszyny klasy przemysłowej

Wytrzymała stalowa rama z powłoką antykorozyjną zapewnia długoterminową stabilność i trwałość w wymagających warunkach warsztatowych.

Przyjazny dla użytkownika interfejs CNC

Intuicyjne sterowanie za pomocą ekranu dotykowego ze wstępnie ustawionymi programami cięcia upraszcza obsługę i skraca czas szkolenia.

Wydajność cięcia przy dużych prędkościach

Zoptymalizowany wrzeciono i układ serwo umożliwiają szybkie cykle cięcia, zwiększając dzienną wydajność producentów okien i drzwi.

System ochrony bezpieczeństwa

Wyposażony w osłony zabezpieczające, wyłącznik awaryjny i automatyczny alarm o usterce, aby zapewnić bezpieczeństwo operatora
