Piła CNC do wycinania ścian osłonowych o dużej wytrzymałości

Przegląd

Piła do wycinania ścian osłonowych o dużej wytrzymałości to profesjonalne narzędzie do cięcia zaprojektowane specjalnie do produkcji aluminiowych ścian osłonowych i profili elewacyjnych. Zbudowany ze sztywnej stalowej ramy i zaawansowanego sterowania serwomechanizmem CNC, zapewnia powtarzalną precyzję, elastyczność pod wieloma kątami i trwałość klasy przemysłowej w środowiskach produkcyjnych na dużą skalę.

Niezależnie od tego, czy przetwarzasz komercyjne ściany osłonowe, systemy witryn sklepowych, czy architektoniczne profile aluminiowe, ta maszyna zapewnia czyste, wolne od zadziorów nacięcia przy minimalnych stratach materiału — redukując ręczne poprawki i zwiększając ogólną wydajność.

Wytrzymała piła do wycinania ścian osłonowych



Kluczowe funkcje

1. Precyzyjne sterowanie CNC

Wyposażona w szybko reagujący układ serwonapędu i programowalny sterownik CNC, dokładność pozycjonowania głowicy tnącej sięga ± 0,1 mm. Operatorzy mogą przechowywać wiele programów wycinania w celu szybkiego przełączania receptur pomiędzy różnymi typami profili.

2. Wytrzymała, sztywna konstrukcja

Korpus maszyny jest zbudowany z grubościennych rur stalowych poddanych obróbce odprężającej, eliminującej wibracje podczas cięcia z dużą prędkością. Zapewnia to stałą jakość cięcia nawet przy ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu.

3. Pneumatyczny system mocowania

Cylindry pneumatyczne podwójnego działania z możliwością regulacji ciśnienia zapewniają bezpieczne i wolne od uszkodzeń mocowanie na delikatnych powierzchniach z aluminium anodowanego lub malowanego proszkowo. Funkcja szybkiego zwalniania skraca czas cyklu pomiędzy obrabianymi przedmiotami.

4. Możliwość wycinania pod wieloma kątami

Obsługuje regulowane kąty nacięcia w zakresie 0°–90° (lub określ zakres), aby dostosować się do różnych konfiguracji słupów i rygli ścian osłonowych. Ustawienia kąta można regulować za pomocą cyfrowego odczytu lub interfejsu CNC.

5. Wysokowydajna ekstrakcja wiórów

Zintegrowany port zbierający pył/wióry łączy się ze standardowymi przemysłowymi systemami odciągowymi, utrzymując czyste środowisko pracy i wydłużając żywotność ostrza.

6. Interfejs przyjazny dla operatora

Intuicyjny ekran dotykowy HMI z obsługą wielu języków (angielski, hiszpański, rosyjski, arabski). Programowanie wizualne pozwala operatorom ustawić wymiary wycięcia bez zaawansowanego szkolenia technicznego.

Jak to działa

1. Operator kładzie profil aluminiowy na stole roboczym i uruchamia dociski pneumatyczne, które zabezpieczają obrabiany przedmiot zarówno od strony pionowej, jak i poziomej.

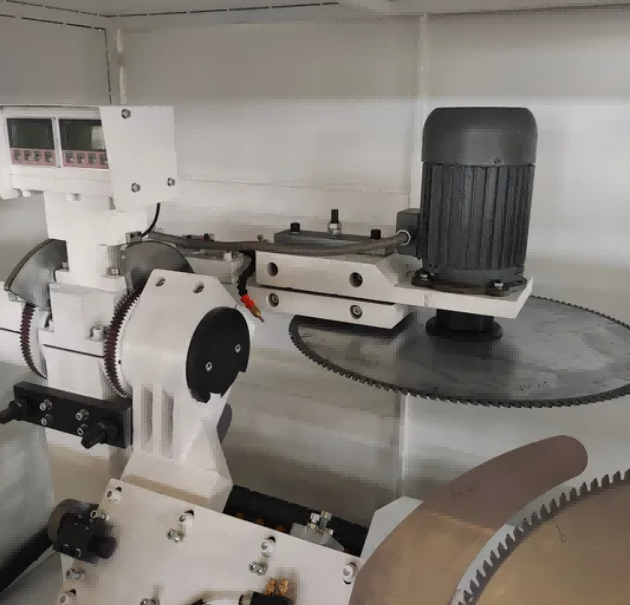

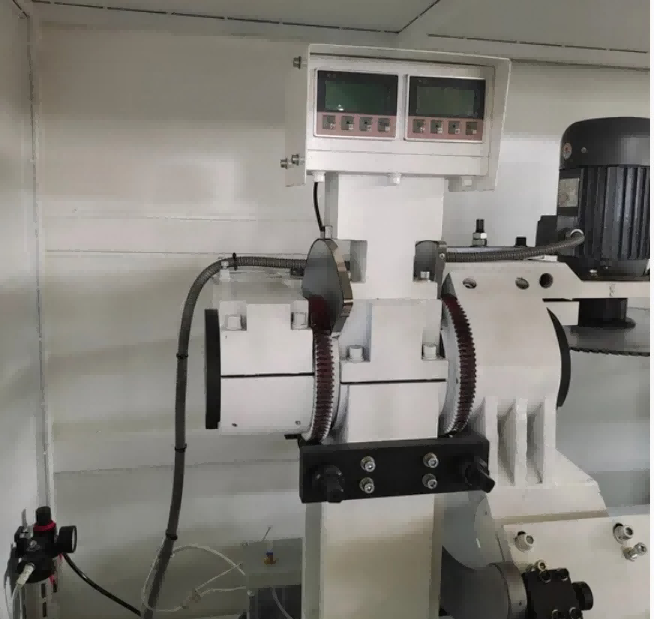

2. Pożądany kąt cięcia ustawia się za pomocą cyfrowego wyświetlacza ze skalą magnetyczną, a podwójne brzeszczoty ustawia się odpowiednio w zakresie ±45°.
3. Hydropneumatyczny system podawania wsuwa wirujące ostrza w profil z kontrolowaną prędkością (0–3 m/min), wycinając karby, rowki lub złożone kąty w jednym przejściu.
4. System CNC obsługuje import grafiki CAD i programowanie graficzne, umożliwiając operatorom definiowanie wzorów wycięć, pozycji otworów i wymiarów szczelin bezpośrednio z plików projektowych.
5. Konfiguracja pełnego serwosilnika w trzech osiach (osie X, Y, Z napędzane za pomocą zębatki i śrub kulowych) umożliwia prawdziwie trójosiowe połączenie do wiercenia, frezowania rowków, otworów okrągłych, otworów o specjalnych kształtach, otworów na klucz i pogłębiaczy w jednym mocowaniu.
6. Opcjonalny, odchylany z trzech stron stół roboczy umożliwia obróbkę profilu z trzech stron bez zmiany położenia, co poprawia wydajność przetwarzania skomplikowanych profili aluminiowych.
7. Po zakończeniu cyklu cięcia ostrza cofają się, zaciski zwalniają, a obrobiony profil jest usuwany.

Producent i gwarancja

Shandong Lebulang Precision Machinery Co., Ltd., działająca jako Lebulang Machine, produkuje urządzenia do obróbki aluminium w swojej fabryce w Jinan w Chinach od 1996 roku.Wytrzymała piła do wycinania ścian osłonowychjest dostarczany bezpośrednio z fabryki z certyfikatami CE i ISO. Na konstrukcję główną udzielana jest 12-miesięczna gwarancja. W zestawie zdalna pomoc techniczna, filmy szkoleniowe dotyczące obsługi i instrukcja w języku angielskim. Za dodatkową opłatą można zorganizować szkolenie na miejscu i uruchomienie. Części zamienne, takie jak brzeszczoty pił, uszczelki pneumatyczne i elementy prowadnic, są dostępne w magazynie z możliwością wysyłki.

Często zadawane pytania

P1: Jaki jest maksymalny rozmiar profilu, jaki może obsłużyć ta maszyna?

Odp.: Model standardowy obsługuje profile do 300×250 mm przy maksymalnej głębokości cięcia 175 mm. Niestandardowe konfiguracje dla większych przekrojów do 350×300 mm są dostępne na życzenie.

P2: Czy można ciąć pod kątem innym niż ± 45°?

Odp.: Model standardowy umożliwia cięcie pod dowolnym kątem w zakresie ± 45° po obu stronach. Opcjonalna wersja CNC rozszerza zakres do ± 90° w przypadku bardziej złożonych geometrii profili.

P3: Jaka jest dokładność przetwarzania?

Odp.: Dokładność pozycjonowania określona jest na ±0,1 mm, przy powtarzalnej dokładności pozycjonowania na poziomie ±0,05 mm w stałych warunkach pracy.

P4: Czy zapewniacie obsługę posprzedażną i szkolenia?

Odp.: Zapewniamy bezpłatne szkolenie w zakresie obsługi online i zdalną pomoc techniczną. Szkolenie na miejscu i instalację można zorganizować osobno. Obowiązuje 12-miesięczna gwarancja z dożywotnią pomocą techniczną.

P5: Czy maszyna nadaje się do masowej produkcji?

Odp.: Synchroniczne cięcie z dwoma ostrzami, pneumatyczne mocowanie i kontrolowany system podawania są przeznaczone do ciągłej produkcji w zakładach produkujących ściany osłonowe. Miesięczna zdolność produkcyjna fabryki wynosi około 50 zestawów.
