Frezarka CNC do ścian osłonowych 800 mm

Shandong Lebulang Precision Machinery Co., Ltd., działająca pod marką Lebulang Machine, produkuje sprzęt do obróbki aluminium w swojej fabryce w Jinan w Chinach od 1996 roku. Ta 3-osiowa frezarka palcowa CNC z serwo przetwarza aluminiowe profile ścian osłonowych i fasad, ramy drzwi i okien oraz profile architektoniczne. Posiada przesuw w osi X 800 mm, automatyczny obrót wrzeciona od 0° do 90°, wytrzymałą żeliwną podstawę i wieloprofilowe mocowanie do produkcji seryjnej. Przemysłowy system CNC SYNTEC z przyjaznym dla użytkownika interfejsem HMI obsługuje import CAD USB i wstępnie załadowane biblioteki profili w celu szybkiej konfiguracji.

• Skok w osi X 800 mm:TheFrezarka CNC do ścian osłonowych 800 mmzapewnia długość roboczą 800 mm wzdłuż osi X, umożliwiając obsługę dużych profili ścian osłonowych i fasad w jednym ustawieniu.
• 3-osiowe sterowanie serwo CNC:Osie X, Y i Z napędzane są przez serwosilniki połączone z precyzyjnymi śrubami kulowymi. Dokładność pozycjonowania jest określona na poziomie ±0,02 mm, co zapewnia spójne wymiary czopów i rowków we wszystkich partiach produkcyjnych.
• Wytrzymała żeliwna podstawa:Łoże maszyny jest żeliwne, zaprojektowane tak, aby tłumić drgania i utrzymywać stabilność podczas frezowania z dużymi prędkościami. Przyczynia się to do uzyskania gładkich, pozbawionych zadziorów powierzchni czołowych i dłuższej żywotności narzędzia.
• Automatyczny obrót wrzeciona od 0° do 90°:Wrzeciono frezarskie może obracać się od 0° (w poziomie) do 90° (w pionie) pod kontrolą programu. Poziome i pionowe zakończenia profili można obrabiać w jednym mocowaniu, bez konieczności ręcznego przesuwania przedmiotu obrabianego lub oprzyrządowania.
• Mocowanie wieloprofilowe:Uchwyt zaciskowy może jednocześnie zabezpieczyć od 3 do 5 profili, umożliwiając obróbkę wsadową identycznych operacji frezowania walcowo-czołowego w jednym cyklu.
• Przemysłowy system CNC SYNTEC:Jednostka sterująca zawiera kolorowy interfejs HMI, port USB do importu plików CAD oraz fabrycznie załadowane biblioteki profili ze wspólnymi geometriami czopów i wycięć. Operatorzy wybierają program, ładują profile i rozpoczynają cykl bez zapisywania kodu G.

Frezarka CNC do ścian osłonowych 800 mm

Jak to działa

TheFrezarka CNC do ścian osłonowych 800 mmwspółpracuje z operatorem ładującym do pięciu profili aluminiowych do pneumatycznego uchwytu mocującego. Po wybraniu programu obróbki ze sterownika SYNTEC – albo z załadowanej biblioteki, albo z pliku zaimportowanego z CAD – rozpoczyna się cykl. Napędzane serwo osie X, Y i Z pozycjonują frez na pierwszym końcu profilu. Wrzeciono może obracać się automatycznie w zakresie od 0° do 90°, umożliwiając obróbkę powierzchni poziomych i pionowych bez zdejmowania obrabianych przedmiotów. Frez węglikowy o średnicy Φ350 mm pracujący z prędkością 2800 obr/min usuwa materiał, tworząc czopy, nacięcia i rowki. Maksymalna głębokość czopa wynosi 100 mm, a maksymalny przekrój profilu to szerokość 330 mm i wysokość 180 mm. Po wykonaniu zaprogramowanej sekwencji na jednym końcu, osie przechodzą do następnego przedmiotu obrabianego. Po ukończeniu wszystkich profili w partii zaciski zwalniają, a operator usuwa obrobione części.

Kluczowe komponenty

• Żeliwne łoże maszyny:Zapewnia sztywną, tłumiącą drgania podstawę dla liniowych szyn prowadzących i ruchomych osi. Masa odlewu pomaga zachować stabilność skrawania podczas ciężkich przejść frezarskich.
• Serwomotory i śruby kulowe (X/Y/Z):Serwonapędy prądu przemiennego z precyzyjnie szlifowanymi śrubami kulowymi zapewniają dokładność pozycjonowania ±0,02 mm w zakresie przesuwu osi X wynoszącego 800 mm, szerokość 330 mm i wysokość 180 mm.

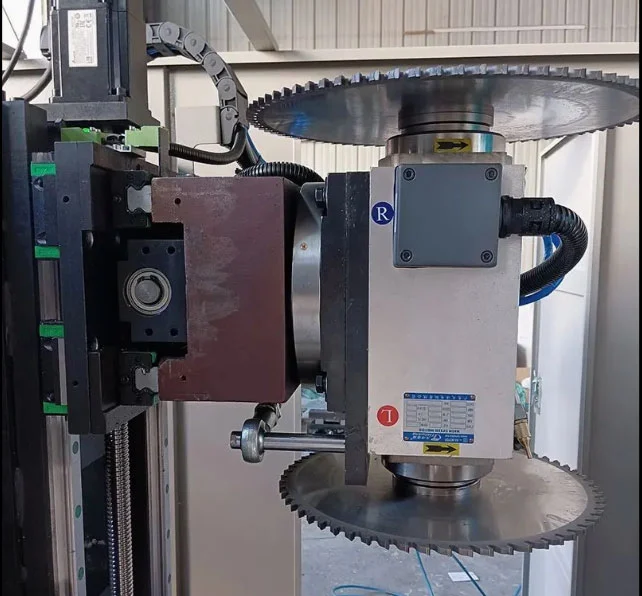

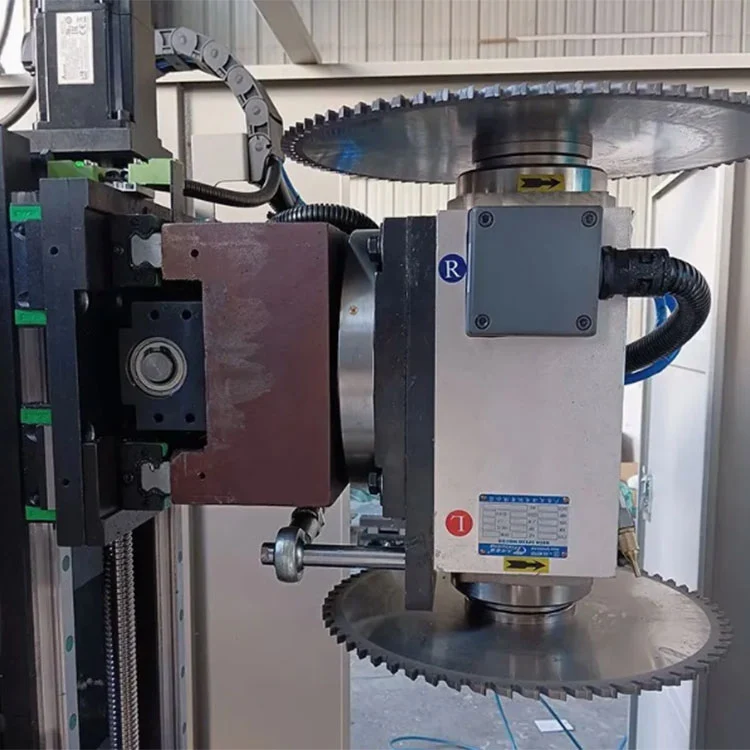

• Zespół wrzeciona obrotowego:Silnik o mocy 3 kW napędza frez Φ350 mm z prędkością 2800 obr/min. Obudowa wrzeciona obraca się od 0° do 90° pod kontrolą serwomechanizmu, co umożliwia automatyczne przełączanie pomiędzy poziomym i pionowym frezowaniem czołowym.

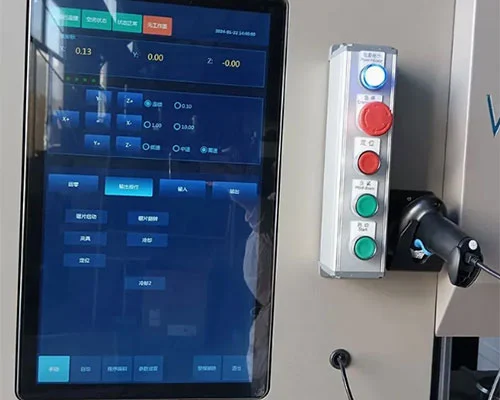

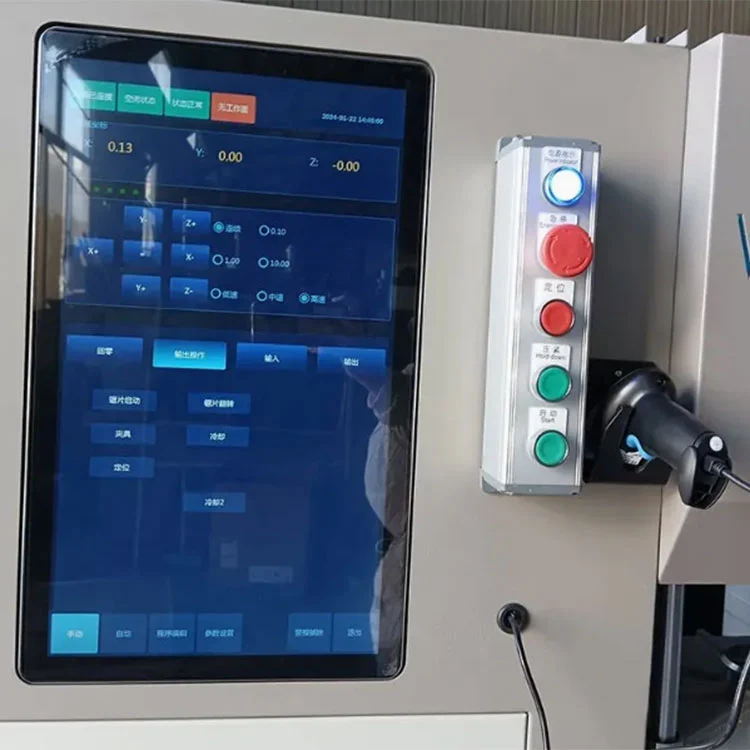

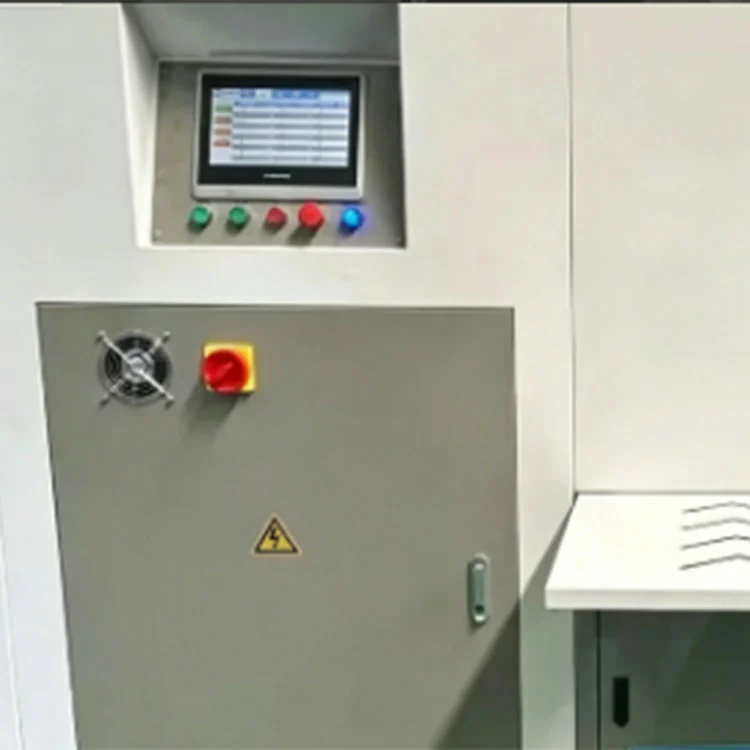

• Sterownik CNC SYNTEC:System CNC klasy przemysłowej z kolorowym ekranem dotykowym HMI. Przechowuje biblioteki profili, importuje rysunki CAD przez USB i zarządza ruchem osi, obrotem wrzeciona i sekwencjami mocowania.

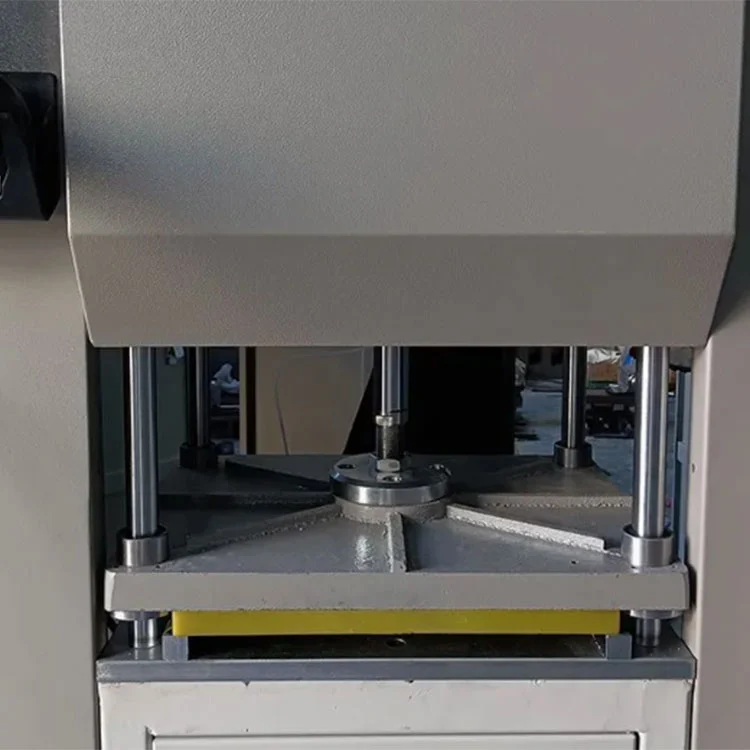

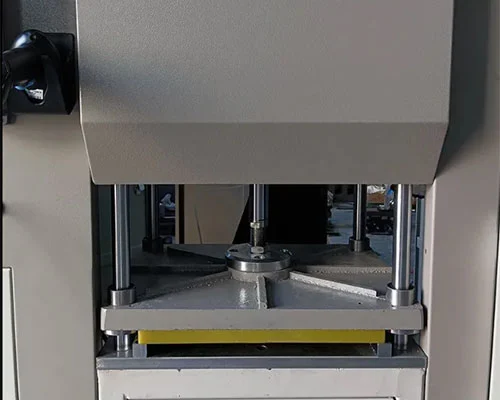

• Pneumatyczny zacisk wieloprofilowy:Mieści od 3 do 5 profili jednocześnie. Siła docisku jest regulowana poprzez ciśnienie powietrza ustawione w zakresie od 0,5 do 0,8 MPa. Wkładki szczękowe można wymieniać dla różnych przekrojów profili.
• Obudowa bezpieczeństwa:Osłony zakrywają strefę frezowania podczas pracy. Obwód zatrzymania awaryjnego zatrzymuje wszystkie osie i obrót wrzeciona po aktywacji.

Aplikacje

TheFrezarka CNC do ścian osłonowych 800 mmsłuży do:

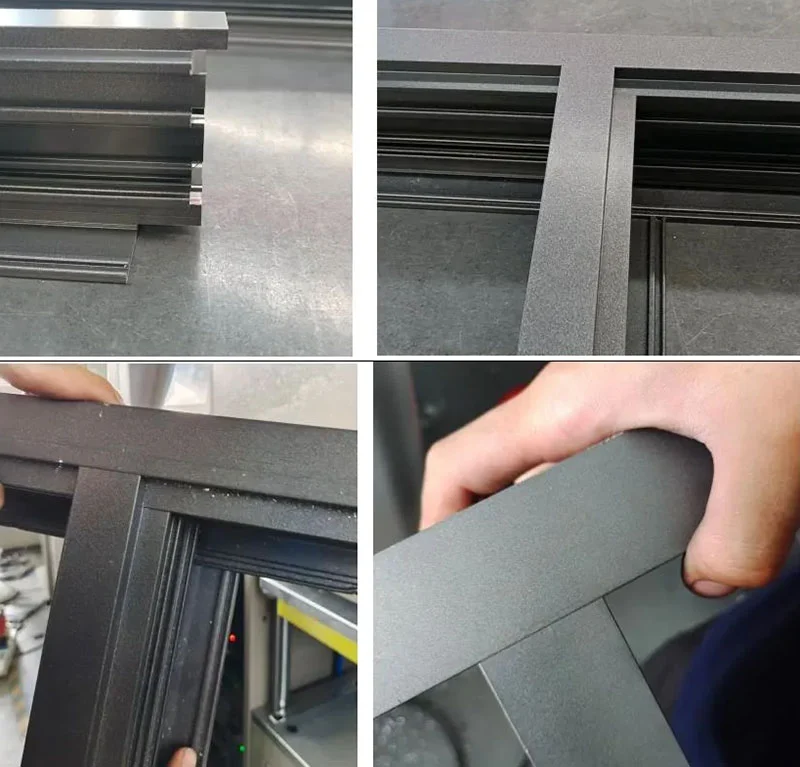

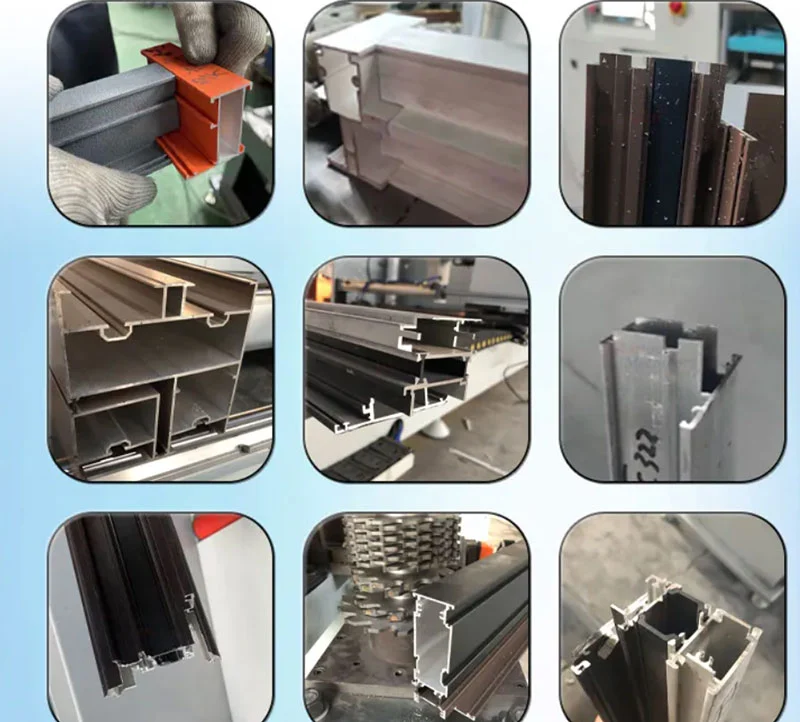

• Frezowanie czołowe aluminiowych ścian osłonowych i profili elewacyjnych.
• Obróbka słupków i czopów rygli ościeżnic drzwiowych i okiennych.
• Nacinanie i wycinanie rowków architektonicznych profili aluminiowych.

Pakowanie i wysyłka

1. Pełne oklejenie maszyny folią zabezpieczającą przed wilgocią.
2. Antykolizyjna wyściółka krawędzi we wszystkich rogach i wystających częściach.
3. Skrzynia i paleta ze sklejki odpornej na fumigację ze stalowymi taśmami zapewniającymi bezpieczny transport.

Producent i gwarancja

• Sprawdzony producent:Shandong Lebulang Precision Machinery Co., Ltd. produkuje sprzęt do przetwarzania aluminium i PCV w swoim zakładzie w Jinan w Chinach od 1996 roku.Frezarka CNC do ścian osłonowych 800 mmjest dostarczany bezpośrednio z fabryki z certyfikatami CE i ISO 9001.
• Gwarancja i wsparcie:Roczna gwarancja obejmuje główną konstrukcję na wady produkcyjne. Zdalne wsparcie techniczne, filmy dotyczące obsługi i instrukcja w języku angielskim są dostępne bez dodatkowych kosztów.
• Części zapasowe:Często wymieniane elementy, takie jak frezy, szczęki zaciskowe i uszczelki, są magazynowane i mogą być wysyłane w ramach regularnych przesyłek towarowych.
• Personalizacja:Akceptowane są konfiguracje OEM i ODM. Napięcie, przesuw osi X i specyfikacje wrzeciona można dostosować do wymagań klienta.

Często zadawane pytania

P1: Jakie profile może przetwarzać ta maszyna?

Odp.: Przeznaczony jest do aluminiowych profili ścian osłonowych, profili elewacyjnych oraz sekcji ram drzwi i okien. Maksymalny przekrój obróbki wynosi 330 mm szerokości i 180 mm wysokości, a głębokość czopa do 100 mm.

P2: Jak działa automatyczny obrót wrzeciona?

Odp.: Wrzeciono obraca się od 0° (w poziomie) do 90° (w pionie) pod kontrolą serwomechanizmu. Dzięki temu maszyna może frezować zarówno poziome, jak i pionowe końce profili w jednym mocowaniu, bez konieczności zmiany położenia przedmiotu obrabianego przez operatora lub ręcznej zmiany oprzyrządowania.

P3: Ile profili można obrabiać jednocześnie?

Odp.: Pneumatyczny uchwyt mocujący może jednocześnie utrzymać od 3 do 5 profili, w zależności od przekroju profilu. Wszystkie zaciśnięte profile są obrabiane w tym samym cyklu.

P4: Czy programowanie jest trudne?

Odp.: Sterownik SYNTEC zawiera fabrycznie załadowane biblioteki profili ze wspólną geometrią czopów i karbów. Pliki CAD można również importować przez USB. Operatorzy wybierają program na ekranie dotykowym i rozpoczynają cykl. Dołączona jest instrukcja obsługi w języku angielskim i film dotyczący obsługi.

P5: Czy zasilacz można dostosować do różnych krajów?

O: Tak. Konfiguracja standardowa wykorzystuje zasilanie trójfazowe 380 V/50 Hz. W momencie składania zamówienia można określić inne napięcia i częstotliwości, zgodnie z lokalnymi normami elektrycznymi.
