5-osiowa piła ukosowa CNC
Nasza 5-osiowa piła ukośna CNC marki Lebulang została zaprojektowana specjalnie do wielkoseryjnego, precyzyjnego cięcia aluminiowych ram szafek, profili okiennych, ościeżnic drzwi i architektonicznych systemów ścian osłonowych. Wyposażona w wydajny 5-osiowy system CNC i szeroki zakres obrotu od 22,5° do 135°, maszyna ta wykonuje dowolne cięcie pod kątem złożonym z niezrównaną szybkością, dokładnością i powtarzalnością — jest to idealne rozwiązanie dla nowoczesnych warsztatów zajmujących się produkcją aluminium. Nasza fabryka znajduje się w Jinan.
Ta 5-osiowa piła ukośnicowa CNC, wyprodukowana przez Lebulang Machine, wyspecjalizowanego producenta z Chin, posiadającego blisko 30-letnie doświadczenie w produkcji maszyn do obróbki okien i drzwi, jest przeznaczona do cięcia profili aluminiowych stosowanych w ramach szafek, fasadach ścian osłonowych i profilach architektonicznych. Maszyna wykonuje poziome kąty ukośne od 22,5° na zewnątrz do 135° do wewnątrz i pionowe kąty ukosowania od 45° do 90°, umożliwiając złożone cięcia pod kątem w jednej operacji.

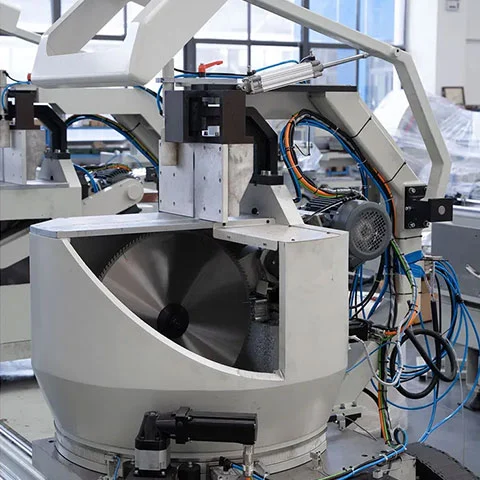

Piła wyposażona jest w dwie niezależne głowice tnące – stałą lewą głowicę i prawą głowicę z napędem – obsługującą profile o długości do 6000 mm. Promieniowy mechanizm posuwu o skoku w górę łączy ruch obrotowy i liniowy, aby zmaksymalizować wydajność cięcia. Sekcja tnąca osiąga wymiary 200 mm × 200 mm pod kątem 90°, napędzana silnikiem piły o mocy 3 kW napędzającym tarczę Ø600 mm.
Sterowanie odbywa się za pośrednictwem przemysłowego systemu CNC z bezszczotkowymi serwosilnikami we wszystkich 5 osiach. 15-calowy, przyjazny dla użytkownika ekran dotykowy obsługuje przesyłanie danych przez USB i LAN w celu programowania kąta, długości i trybu cięcia. System obejmuje automatyczną kompensację odchyleń długości i kąta, redukując ręczne regulacje i straty materiału.
Konfiguracja standardowa zasilana jest prądem trójfazowym 380 V i ciśnieniem roboczym 0,6–0,8 MPa. Opcjonalne akcesoria obejmują drukarkę etykiet, odpylacz, przedłużony stojak na materiały do 8000 mm oraz automatyczny system podawania do produkcji większych nakładów.
Maszyna posiada certyfikaty CE i ISO. Obsługiwane są specyfikacje OEM i niestandardowe. Lebulang Machine dostarcza ten sprzęt bezpośrednio z fabryki, kładąc nacisk na łatwość konserwacji i zdalne wskazówki dotyczące instalacji, zapewniane bez dodatkowych kosztów.
Aluminiowa rama szafki 22,5°-135° Cechy i zalety
1. 5-osiowy inteligentny system sterowania CNC
- Wyposażony w przemysłowy sterownik CNC ibezszczotkowe serwomotorydla wszystkich 5 osi, zapewniając płynne, precyzyjne i powtarzalne ruchy.
- 15-calowy ekran dotykowyz przyjaznym dla użytkownika interfejsem: Programuj kąty, długości i tryby cięcia w ciągu kilku minut; obsługuje transfer danych USB/LAN.
- Wbudowanyautokompensacja for length and angle errors, eliminating manual adjustments and reducing material waste.
2. Niezrównana wszechstronność kąta (22,5°-135°)
- Obrót poziomy: 22,5° (na zewnątrz) do 135° (do wewnątrz) dla nieograniczonej liczby kombinacji kątów ukosu.
- Pochylenie pionowe: 45°-90° do cięć ukośnych, umożliwiając złożone cięcie pod kątem 2D w jednym przejściu.
- Idealny dlanarożniki aluminiowych ram szafek, skosy ościeżnic drzwiowych i niestandardowe profile architektoniczne.
3. Wysokowydajne cięcie z podwójną głowicą
- Dwie niezależne głowice tnące (stała lewa, napędzana silnikiem prawa).praca synchroniczna lub indywidualna.
- Maksymalna długość cięcia:6000 mm; obsługuje duże profile aluminiowe do ram szafek i ścian osłonowych.
- Cykl cięcia z ruchem w góręz posuwem promieniowym: łączy ruchy obrotowe i liniowe w celu uzyskania maksymalnej wydajności skrawania.
Aluminiowa rama szafki 22,5°-135°
| Nr modelu | LBL2H-5CNC-600*6000 |
| Ocena automatyczna | Automatyczny |
| CNC lub nie | CNC |
| Woltaż | 380 V |
| Dwugłowicowa piła tnąca CNC | Aluminiowe okno i drzwi |
| Przemysł aplikacyjny | Przemysł produkcji fasad ścian osłonowych |
| Numer osi CNC | 5 |
| Kierunek podawania brzeszczotu | Od Dolnej Strony |
| Średnica ostrza piły | 600 mm |
| Maksymalna długość surowca aluminiowego | 5000 mm |
| System serw | Schneidera |
| Pakiet Transportowy | Standardowy pakiet eksportowy |
| Specyfikacja | Dwugłowicowa piła tnąca CNC |
| Znak firmowy | Tianchen |
| Pochodzenie | Jinan, Shandong, Chiny |
| Kod HS | 84614090 |
22,5°-135° Aluminiowa rama szafy Akcesoria opcjonalne
- Drukarka etykiet do śledzenia profili.
- Wysokowydajny odpylacz.
- Rozszerzony regał podtrzymujący materiał (do 8000 mm).
- Automatyczny system podawania do produkcji masowej.
5-Axis CNC Compound Mitre Saw 22.5°--135° Aluminum Cabinet Frame Technical Parameters
- ☆ Napięcie zasilania: 380 V ± 10% 50 Hz ± 2% trójfazowy układ czteroprzewodowy
- ☆ moc silnika piły: 3kW 2800rpm
- ☆ Ciśnienie robocze: 0,6 ~ 0,8 MPa
- ☆ Specyfikacja brzeszczotu: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Kąt brzeszczotu: dowolny kąt 45°~90°
- ☆ Kąt obrotu stołu: 45° ~ 135°, dowolny kąt
- ☆ Zakres sekcji cięcia: 200 mm × 200 mm (kąt cięcia przy 90°, szerokość × wysokość, patrz zakres sekcji cięcia)
- ☆ Długość cięcia: 700 mm ~ 5000 mm (90°)
- ☆ Szybkość posuwu ostrza: 0 ~ 3 m/min
- ☆ Chropowatość powierzchni skrawania: ≤ Ra12,5μm
Często zadawane pytania
P: Czy Lebulang jest producentem lub firmą handlową?
Odp.: Jesteśmy jednocześnie producentem i sprzedawcą. Marka Lebulang to PROFESJONALNA firma produkująca maszyny do okien w Chinach.
P: Lebulang to główne produkty?
Odp.: Maszyny do okien aluminiowych: centrum tnące CNC, podwójna piła ukośna, frezarka czołowa, frezarka CNC, wykrawarka aluminiowa, frezarka czołowa, router kopiujący i piła do łączników narożnych itp.; Maszyny do okien drewnianych: piła do drewna, maszyna do ram okiennych z drewna, wiertarka pionowa i pozioma, maszyna do robienia jaskółczego ogona, planista do drewna i maszyna do robienia czopów itp.
