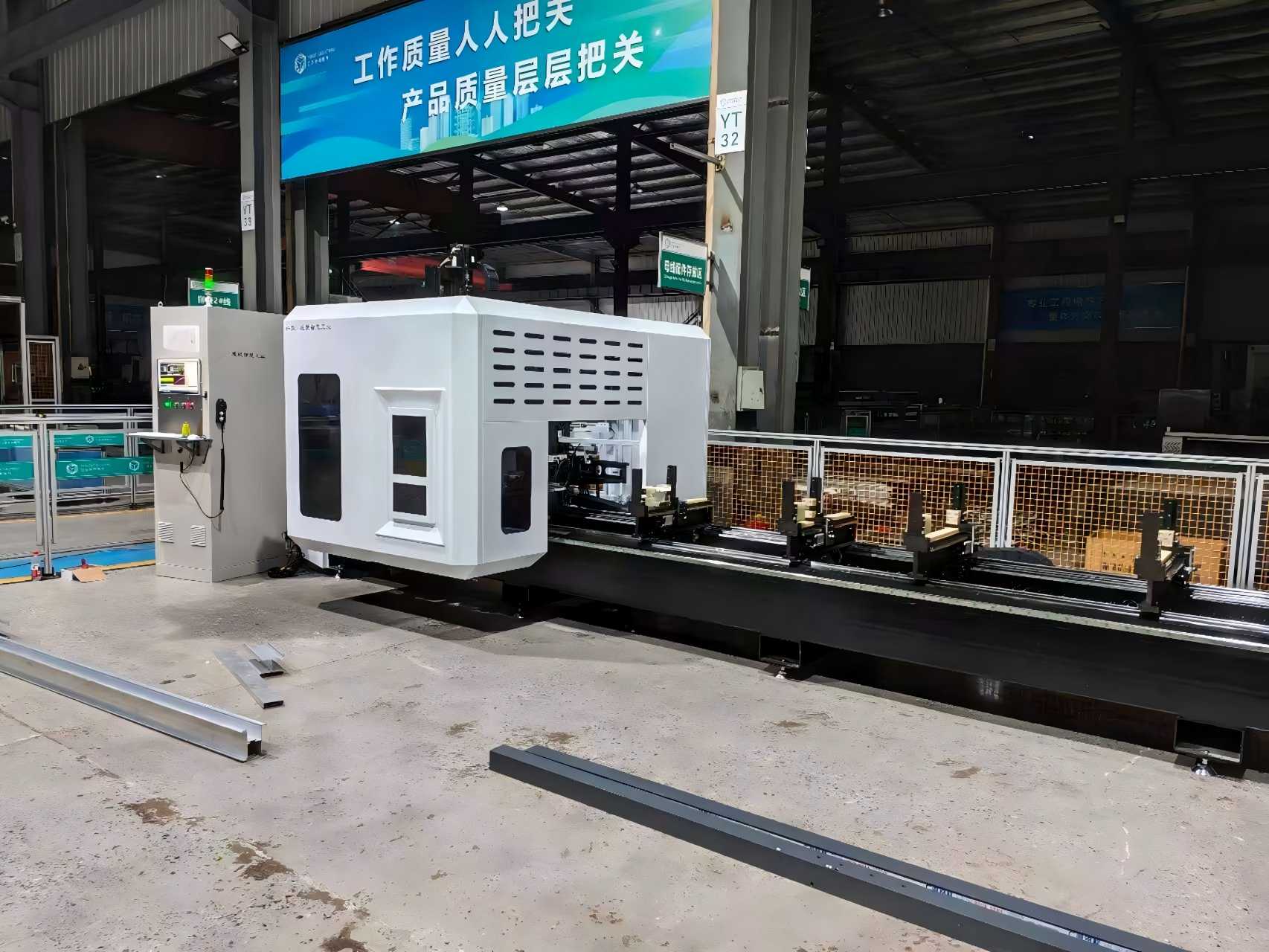

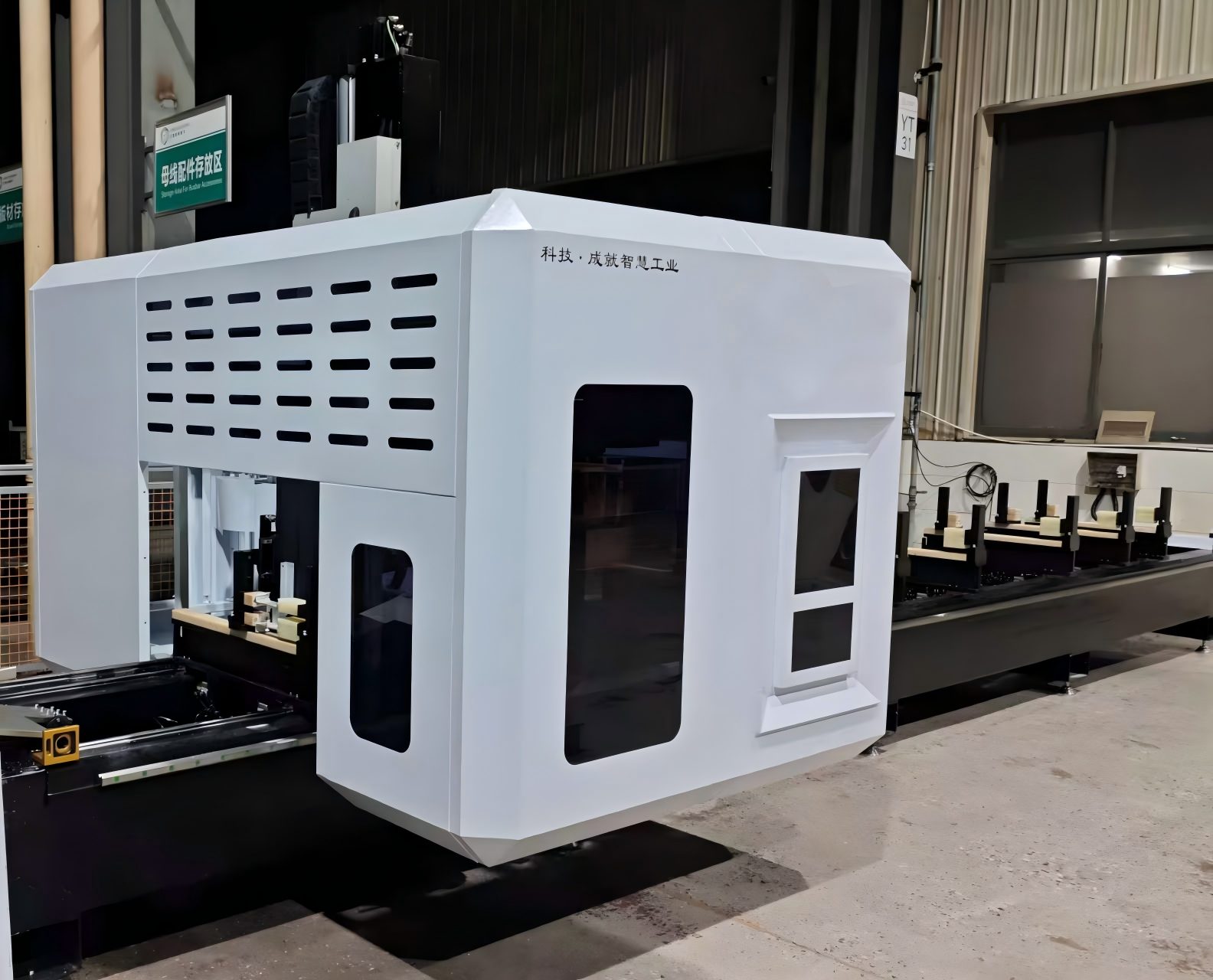

Szybkie 5-osiowe centrum obróbcze bramowe do produkcji ścian osłonowych

Nasze 5-osiowe centrum obróbcze bramowe o wysokiej sztywności zostało zaprojektowane specjalnie dla branży architektonicznych ścian osłonowych i fasad. Doskonale radzi sobie z obróbką wielkoformatowych profili aluminiowych, jednolitych paneli ścian osłonowych i złożonych geometrii z dokładnością pozycjonowania ± 0,05 mm. Zaprojektowany do szybkiego frezowania, wiercenia, gwintowania i cięcia, znacznie poprawia wydajność produkcji, zapewniając jednocześnie doskonałą jakość powierzchni. Certyfikat CE z kompleksowym wsparciem posprzedażowym.

Kluczowe funkcje

• 5-osiowa obróbka symultaniczna – idealna do skomplikowanych geometrii fasad i konturów 3D.

  Wytrzymała konstrukcja bramowa – wysoka sztywność i doskonałe tłumienie drgań zapewniające długoterminową dokładność.

  Obszar obróbki wielkoformatowej – obsługuje ponadwymiarowe panele ścian osłonowych, szprosy i rygle.

  Wrzeciono szybkoobrotowe – zoptymalizowane do obróbki profili aluminiowych i stalowych.

  Automatyczny zmieniacz narzędzi (ATC) – skraca przestoje i zwiększa produktywność.

  Przyjazny dla użytkownika system CNC – kompatybilny z głównym oprogramowaniem CAD/CAM.

  Konfigurowalna konfiguracja – rozwiązania OEM/ODM dostępne dla wykonawców na całym świecie.




Dane techniczne

Jak to działa

Wejście CAD/CAM

Panel ściany osłonowej lub profil aluminiowy jest najpierw modelowany w programie CAD (LogiKal, SchüCal, SolidWorks itp.).

Oprogramowanie CAM konwertuje model 3D na ścieżki narzędzia i kod G, w tym kąty skrawania, prędkości posuwu, prędkość wrzeciona i sekwencję wymiany narzędzi.

2. Zamocuj obrabiany przedmiot

Długie aluminiowe/stalowe profile ścian osłonowych lub duże panele elewacyjne mocowane są do łoża maszyny za pomocą ruchomych zacisków sterowanych CNC.

Zaciski ustawiają się automatycznie, aby uniknąć kolizji i utrzymać część bez deformacji.

3. Konstrukcja suwnicy porusza się w osiach X/Y

W maszynie zastosowano suwnicę typu mostowego:

Oś X = suwnica porusza się wzdłuż długości profilu/panelu

Oś Y = głowica obróbcza porusza się na całej szerokości

Oś Z = wrzeciono porusza się w górę/w dół

Daje to duży, otwarty obszar roboczy dla dużych części ścian osłonowych.

4. Dwie osie obrotowe przechylają wrzeciono

Oprócz X/Y/Z maszyna posiada:

Oś A = nachylenie wokół X

Oś C = obrót wokół Z

(lub B/C w zależności od konstrukcji głowicy)

Dzięki temu wrzeciono może wycinać złożone skosy, ukośne otwory drenażowe, kontury elewacji 3D i elementy boczne bez zdejmowania części.

5. Cięcie jednoczesne w 5 osiach

Sterownik CNC napędza wspólnie osie liniowe i obrotowe.

Narzędzie pozostaje ustawione pod najlepszym kątem względem powierzchni → gładsze wykończenie, mniej drgań i brak konieczności ponownego mocowania.

Typowe operacje w jednej konfiguracji:

Frezowanie końcowe

Wiercenie/gwintowanie

Rowkowanie

Cięcie ukośne

Cięcie brzeszczotem

Frezowanie konturowe 3D dla skomplikowanych fasad

6. Automatyczna wymiana narzędzi

W magazynie przechowywane są narzędzia (wiertła, frezy, gwintowniki, brzeszczoty).

ATC automatycznie zamienia narzędzia w trakcie programu, dzięki czemu jeden profil ściany osłonowej może zostać w pełni obrobiony bez interwencji operatora.

7. Sprawdzanie i wyniki w trakcie procesu

Sondy/enkodery sprawdzają położenie i stan narzędzia.

CNC kompensuje odchylenia w czasie rzeczywistym.

Rezultat: gotowy słupek, rygiel lub panel elewacyjny ściany osłonowej z dokładnymi otworami, rowkami i złożonymi kątami — gotowy do montażu.

Główny zakres zastosowania

Typowe zastosowania dla5-osiowe centrum obróbcze bramowe do ścian osłonowychwłączać:

1. Aluminiowe ramy ścian osłonowych w wieżowcach
2. Profile fasadowe ze szkła z ukrytą i odkrytą ramą
3. Złącza narożne ścian osłonowych i specjalne profile elewacyjne
4. Sunroom, świetlik i duże aluminiowe profile okienne i drzwiowe
5. Aluminiowe wsporniki do szklanych ścian osłonowych punktowo podparte
6. Przemysłowe aluminiowe profile fasadowe i dekoracyjne stalowe profile ścienne
7. Lekkie profile aluminiowe dla przemysłu lotniczego (kompatybilne z różnymi branżami)

Odpowiednie surowce: stop aluminium 6063, profile puste, lite aluminium, stal cienkościenna, profile architektoniczne z PCV.

Scenariusze zastosowań

Zjednoczona produkcja ścian osłonowych

Architektoniczne panele elewacyjne

Aluminiowe słupy i rygle

Złożona geometria ściany kurtynowej

Obróbka rowków w szklanych ścianach osłonowych

Stalowe ramy konstrukcyjne ścian osłonowych
