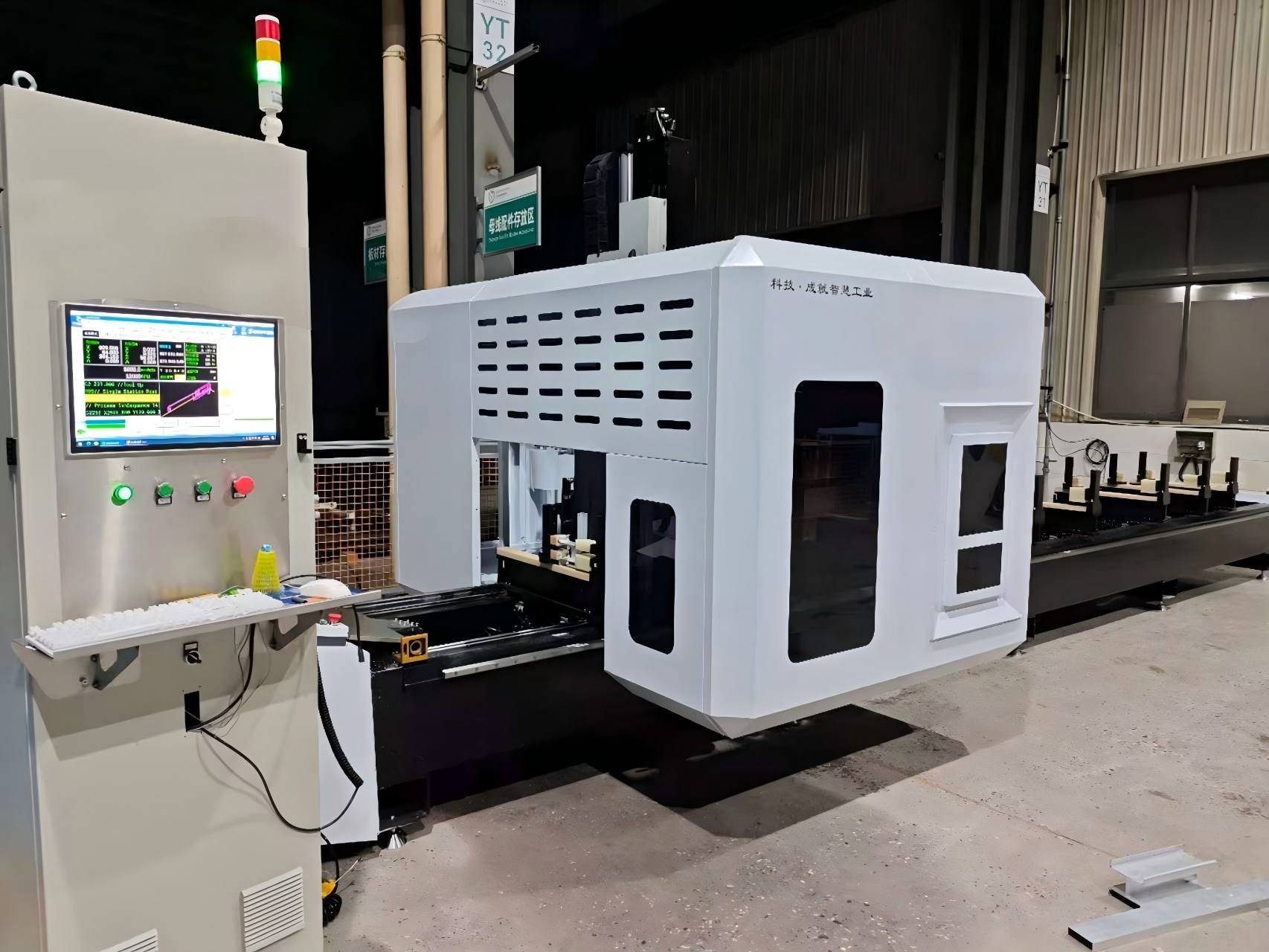

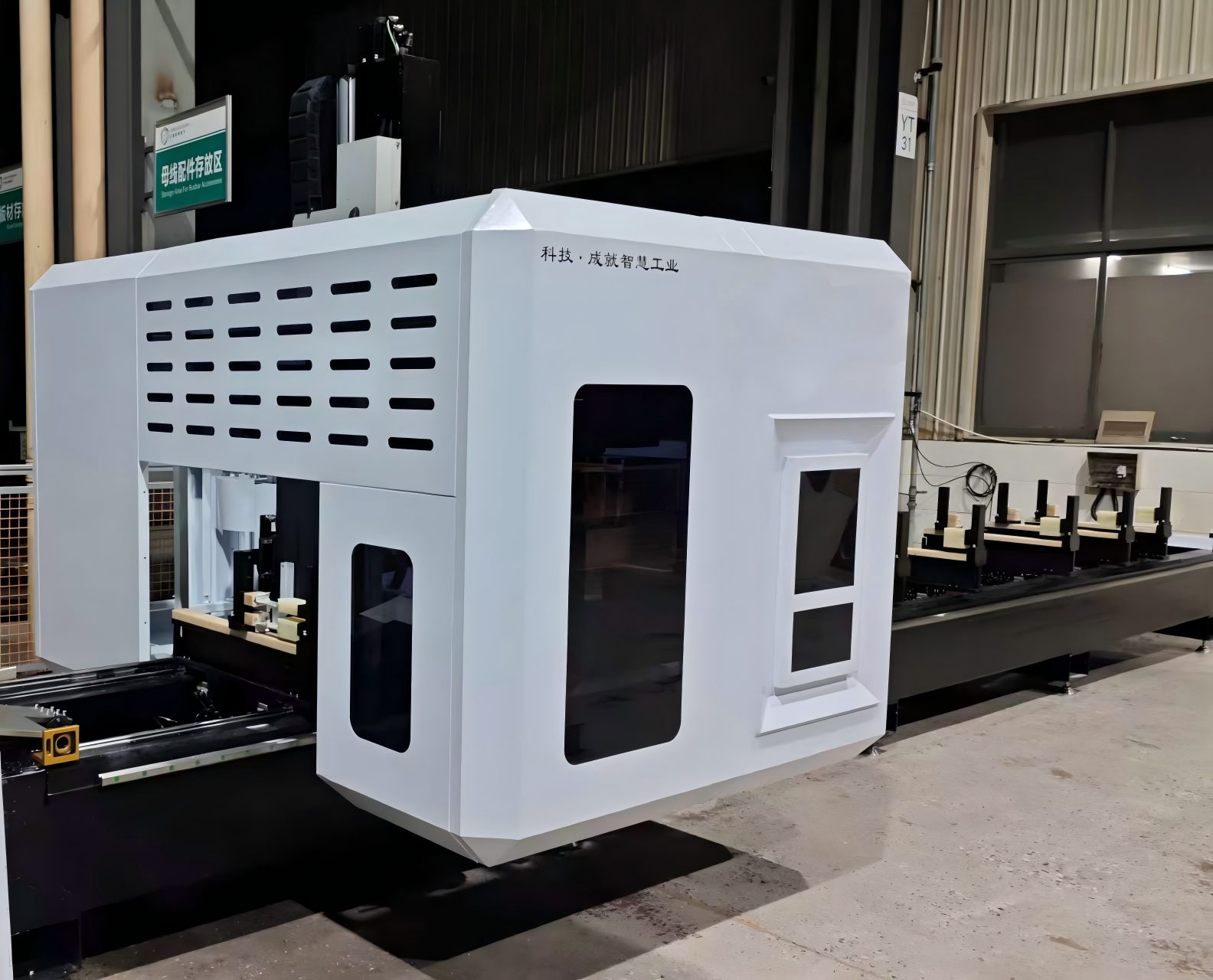

5-osiowe centrum obróbcze bramowe o wysokiej sztywności do profili ścian osłonowych

Nasze 5-osiowe centrum obróbcze bramowe o wysokiej sztywności zostało zaprojektowane specjalnie dla branży architektonicznych ścian osłonowych i fasad. Doskonale radzi sobie z obróbką wielkoformatowych profili aluminiowych, jednolitych paneli ścian osłonowych i złożonych geometrii z dokładnością pozycjonowania ± 0,05 mm. Zaprojektowany do szybkiego frezowania, wiercenia, gwintowania i cięcia, znacznie poprawia wydajność produkcji, zapewniając jednocześnie doskonałą jakość powierzchni. Certyfikat CE z kompleksowym wsparciem posprzedażowym.

Kluczowe funkcje

• 5-osiowa obróbka symultaniczna – idealna do skomplikowanych geometrii fasad i konturów 3D.

  Wytrzymała konstrukcja bramowa – wysoka sztywność i doskonałe tłumienie drgań zapewniające długoterminową dokładność.

  Obszar obróbki wielkoformatowej – obsługuje ponadwymiarowe panele ścian osłonowych, szprosy i rygle.

  Wrzeciono szybkoobrotowe – zoptymalizowane do obróbki profili aluminiowych i stalowych.

  Automatyczny zmieniacz narzędzi (ATC) – skraca przestoje i zwiększa produktywność.

  Przyjazny dla użytkownika system CNC – kompatybilny z głównym oprogramowaniem CAD/CAM.

  Konfigurowalna konfiguracja – rozwiązania OEM/ODM dostępne dla wykonawców na całym świecie.




Dane techniczne

Jak to działa

The5-osiowe centrum obróbcze bramowe do ścian osłonowychwspółpracuje z ruchomą suwnicą nad stałym stołem roboczym. Operator kładzie profil aluminiowy na stole i uruchamia docisk pneumatyczny lub hydrauliczny. Wstępnie napisany program z kodem G jest ładowany przez sterownik Siemens lub OSAI. Portal przesuwa się wzdłuż osi X do pierwszej pozycji obróbki, a głowica 5-osiowa ustawia wrzeciono pod wymagany kąt. RTCP automatycznie kompensuje przesunięcia długości narzędzia podczas ruchów obrotowych, dzięki czemu wierzchołek narzędzia dokładnie podąża zaprogramowaną ścieżką. Operacje takie jak wiercenie, frezowanie, gwintowanie i piłowanie wykonywane są na wielu powierzchniach bez konieczności zdejmowania profilu. Kiedy sekwencja obróbki kończy się w jednej strefie, suwnica przesuwa się do następnej lub maszyna przechodzi w tryb wahadła, umożliwiając operatorowi wyładowanie gotowej części i załadowanie nowej, podczas gdy obróbka jest kontynuowana na sąsiednim uchwycie. Wióry usuwane są za pomocą zintegrowanego przenośnika.

Główny zakres zastosowania

Typowe zastosowania dla5-osiowe centrum obróbcze bramowe do ścian osłonowychwłączać:

1. Aluminiowe ramy ścian osłonowych w wieżowcach
2. Profile fasadowe ze szkła z ukrytą i odkrytą ramą
3. Złącza narożne ścian osłonowych i specjalne profile elewacyjne
4. Sunroom, świetlik i duże aluminiowe profile okienne i drzwiowe
5. Aluminiowe wsporniki do szklanych ścian osłonowych punktowo podparte
6. Przemysłowe aluminiowe profile fasadowe i dekoracyjne stalowe profile ścienne
7. Lekkie profile aluminiowe dla przemysłu lotniczego (kompatybilne z różnymi branżami)

Odpowiednie surowce: stop aluminium 6063, profile puste, lite aluminium, stal cienkościenna, profile architektoniczne z PCV.

Często zadawane pytania

1. Jakie materiały może przetwarzać ta maszyna?

Jest zoptymalizowany pod kątem aluminiowych profili ścian osłonowych, a także obsługuje stalowe i kompozytowe materiały elewacyjne.

2. Czy ta maszyna nadaje się do jednolitych ścian osłonowych?

Tak. Duża rozpiętość suwnicy i możliwość pracy w 5 osiach sprawiają, że idealnie nadaje się do jednolitych i modułowych systemów fasadowych.

3. Czy obszar obróbki można dostosować?

Absolutnie. Szerokość przesuwu X / Y / Z i szerokość suwnicy można dostosować do wymagań projektu.

4. Jakie systemy sterowania są obsługiwane?

Standardowe opcje obejmują Siemens, Fanuc i OSAI, wszystkie kompatybilne z głównym oprogramowaniem CAD/CAM.

5. Czy maszyna obsługuje automatyczne linie produkcyjne?

Tak. Można go zintegrować z automatycznymi systemami załadunku i rozładunku w celu zapewnienia ciągłej produkcji.
