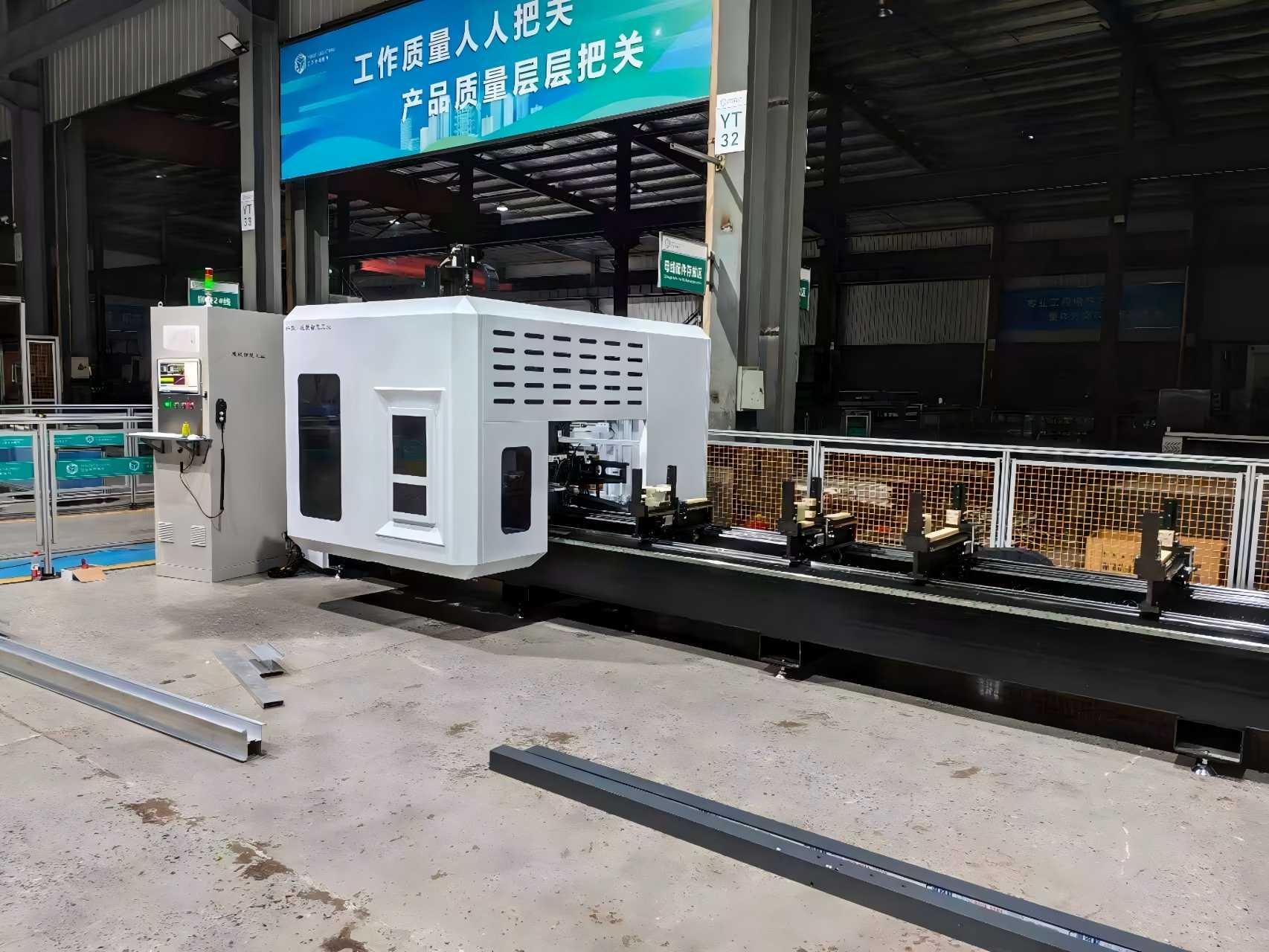

Precyzyjne 5-osiowe centrum obróbcze bramowe do elementów ścian osłonowych

Podsumowanie produktu

Nasze 5-osiowe centrum obróbcze bramowe o wysokiej sztywności do systemów ścian osłonowych zostało zaprojektowane z myślą o przekształcaniu złożonych projektów architektonicznych w precyzyjne elementy fasad. Dzięki integracji programowania CAD/CAM z frezowaniem obrotowym w osi A/C, maszyna przetwarza wielkoformatowe profile aluminiowe, panele unitarne i stalowe ramy ścian osłonowych w jednym ustawieniu. Wytrzymała konstrukcja portalowa zapewnia długoterminową stabilność i dokładność pozycjonowania ±0,05 mm, a automatyczny zmieniacz narzędzi (ATC) umożliwia ciągłe frezowanie, wiercenie, gwintowanie i cięcie. Zaprojektowany do nowoczesnej produkcji fasad, eliminuje powtarzalne mocowanie, zmniejsza koszty pracy i zapewnia doskonałą jakość powierzchni w przypadku złożonych geometrii.

Kluczowe funkcje

•


  5-osiowa obróbka symultaniczna dla złożonych geometrii fasad i konturów 3D

  Wytrzymała konstrukcja bramowa zapewniająca wysoką sztywność i tłumienie drgań

  Wielkoformatowy obszar obróbczy obsługujący ponadwymiarowe panele ścian osłonowych

  Szybkie elektrowrzeciono zoptymalizowane do profili aluminiowych i stalowych

  Automatyczny zmieniacz narzędzi (ATC) do obróbki ciągłej

  Zaawansowany system sterowania CNC kompatybilny z głównym oprogramowaniem CAD/CAM

  Konfigurowalna konfiguracja do produkcji jednolitych i modułowych ścian osłonowych

  Certyfikat CE z globalnym wsparciem posprzedażnym




Dane techniczne

Jak to działa

. Programowanie CAD/CAM

Projekty architektonicznych ścian osłonowych są tworzone w oprogramowaniu CAD i konwertowane na ścieżki narzędzi CNC za pomocą CAM. System oblicza optymalne kąty cięcia, trajektorie narzędzi i sekwencje obróbki dla złożonych geometrii elewacji.

2. Mocowanie przedmiotu obrabianego

Długie aluminiowe lub stalowe profile ścian osłonowych, a także ponadgabarytowe panele elewacyjne są bezpiecznie mocowane na sterowanym CNC stole roboczym za pomocą adaptacyjnych zacisków pneumatycznych, które pozwalają uniknąć obszarów obróbki i zapobiegają deformacjom.

3. Ruch suwnicy (osie X / Y / Z)

Suwnica mostowa porusza się w osi X (długość), natomiast głowica obróbcza porusza się w osi Y (szerokość) i Z (wysokość). Ten wielkoformatowy zakres przesuwu umożliwia nieprzerwaną obróbkę pełnowymiarowych elementów ścian osłonowych.

4. 5-osiowa obróbka symultaniczna (osie A/C)

Oprócz ruchu liniowego głowica wrzeciona przechyla się w osi A i obraca się w osi C, umożliwiając frezowanie pod kątem złożonym, obróbkę rowków drenażowych i wycinanie konturów 3D bez zdejmowania przedmiotu obrabianego.

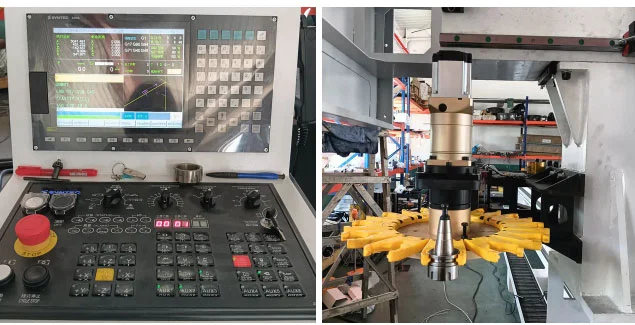

5. Automatyczna zmiana narzędzia (ATC)

Wiertła, frezy palcowe, gwintowniki i brzeszczoty pił są przechowywane w magazynie narzędzi. ATC automatycznie wymienia narzędzia podczas cyklu, umożliwiając kompletną obróbkę słupów, rygli i paneli ścian osłonowych w jednej operacji.

6. Precyzyjne wyjście

Pomiary w trakcie procesu i kompensacja w czasie rzeczywistym zapewniają dokładność wymiarową. Gotowe elementy ściany osłonowej są gotowe do montażu, mają czyste krawędzie, dokładne położenie otworów i złożone profile 3D.

Przebieg procesu:

Model CAD → Ścieżka narzędzia CAM → Zaciskanie → Ruch suwnicy X/Y/Z → Nachylenie osi klimatyzacji → Frezowanie / wiercenie / gwintowanie → Gotowy komponent ściany osłonowej

Główny zakres zastosowania

Typowe zastosowania dla5-osiowe centrum obróbcze bramowe do ścian osłonowychwłączać:

1. Aluminiowe ramy ścian osłonowych w wieżowcach
2. Profile fasadowe ze szkła z ukrytą i odkrytą ramą
3. Złącza narożne ścian osłonowych i specjalne profile elewacyjne
4. Sunroom, świetlik i duże aluminiowe profile okienne i drzwiowe
5. Aluminiowe wsporniki do szklanych ścian osłonowych punktowo podparte
6. Przemysłowe aluminiowe profile fasadowe i dekoracyjne stalowe profile ścienne
7. Lekkie profile aluminiowe dla przemysłu lotniczego (kompatybilne z różnymi branżami)

Odpowiednie surowce: stop aluminium 6063, profile puste, lite aluminium, stal cienkościenna, profile architektoniczne z PCV.

Często zadawane pytania

1. Jakie materiały może przetwarzać ta maszyna?

Jest zoptymalizowany pod kątem aluminiowych profili ścian osłonowych, a także obsługuje stalowe i kompozytowe materiały elewacyjne.

2. Czy ta maszyna nadaje się do jednolitych ścian osłonowych?

Tak. Duża rozpiętość suwnicy i możliwość pracy w 5 osiach sprawiają, że idealnie nadaje się do jednolitych i modułowych systemów fasadowych.

3. Czy obszar obróbki można dostosować?

Tak. Szerokość przesuwu X / Y / Z i szerokość suwnicy można dostosować do wymagań projektu.

4. Jakie systemy sterowania są obsługiwane?

Standardowe opcje obejmują Siemens, Fanuc i OSAI, wszystkie kompatybilne z głównym oprogramowaniem CAD/CAM.

5. Czy maszyna obsługuje automatyczne linie produkcyjne?

Tak. Można go zintegrować z automatycznymi systemami załadunku i rozładunku w celu zapewnienia ciągłej produkcji.

Dlaczego warto wybrać tę maszynę

Wydajność przy pojedynczym ustawieniu – brak powtarzającego się mocowania, mniej błędów kątowych

Precyzja zgodnie ze standardami architektonicznymi – dokładność ±0,05 mm dla widocznych powierzchni elewacji

Skalowalna produkcja – odpowiednia zarówno do dostosowywania małych partii, jak i produkcji masowej

Globalna zgodność – posiada certyfikat CE i została zaprojektowana z myślą o projektach międzynarodowych
