5-osiowe centrum obróbcze bramowe do ścian osłonowych

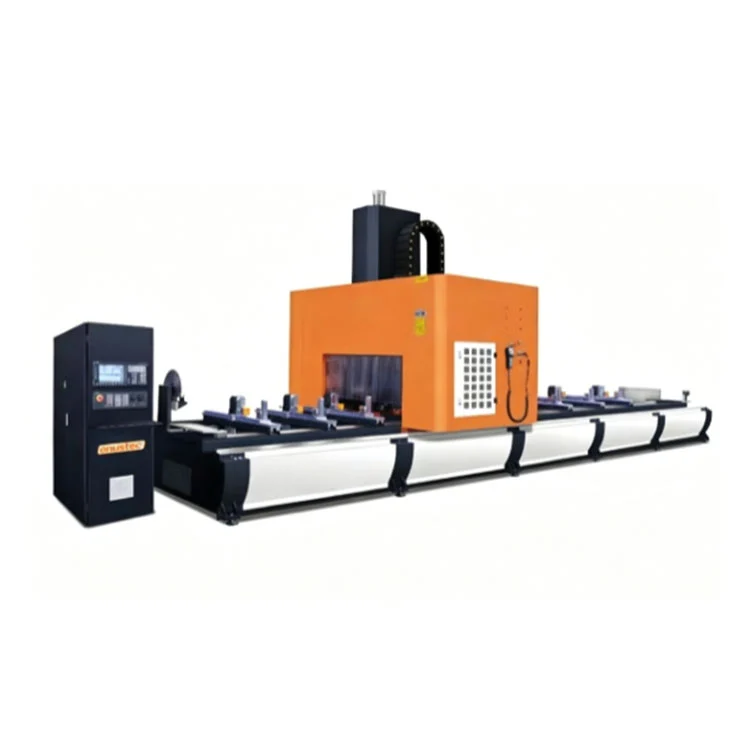

Wyprodukowany przez Lebulang Machine w fabryce w Jinan w Chinach — działającej od 1996 r. —5-osiowe centrum obróbcze bramowe do ścian osłonowychposiada certyfikaty CE i ISO 9001 i jest dostarczany bezpośrednio z fabryki ze wsparciem OEM/ODM. To 5-osiowe centrum CNC z ruchomą bramą przetwarza długie aluminiowe profile ścian osłonowych w jednym mocowaniu, wykonując frezowanie, wiercenie, piłowanie i gwintowanie na wielu powierzchniach. Wysokoobrotowe wrzeciono HSD (12 kW lub 15 kW, do 18 000 obr./min) oraz magazyn na 12 narzędzi i dedykowana stacja brzeszczotów (maks. 400 mm) umożliwiają automatyczną wymianę narzędzi. Sterowanie 5-osiowe Siemens 828D lub OSAI zapewnia RTCP, obróbkę wahadłową i automatyczny pomiar narzędzi. Standardowy skok osi X wynosi 6500 mm z możliwością rozszerzenia do 9400 mm.

Kluczowe funkcje

• 5-osiowa obróbka symultaniczna:Osie X, Y, Z, A i C współpracują ze sobą w ramach protokołu RTCP, aby utrzymać końcówkę narzędzia dokładnie na ścieżce. Jedno ustawienie obejmuje pięć powierzchni i koniec profilu, eliminując konieczność ponownego mocowania.
• Pojemność w przypadku długiego profilu:Standardowy przesuw osi X do 6500 mm (opcjonalnie 7000 mm lub 9400 mm) obsługuje profile ścian osłonowych na całej długości bez konieczności zmiany położenia.

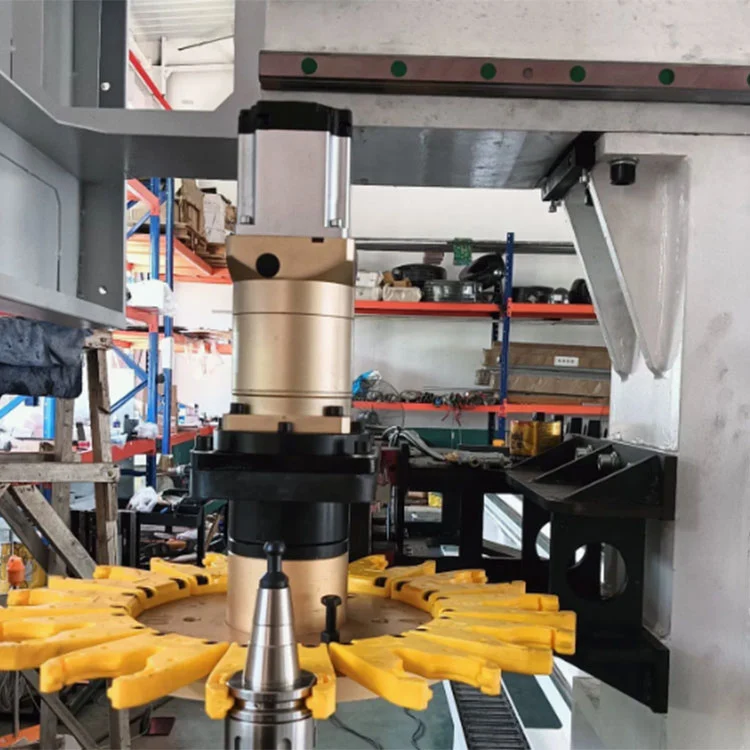

• Zintegrowane cięcie i frezowanie:Magazyn narzędzi z 12 pozycjami i sąsiadującą z nim stacją brzeszczotów (Φ400 mm) przełącza się automatycznie pomiędzy frezami palcowymi, wiertłami, gwintownikami i piłą tarczową do cięcia na długość i nacinania w ramach jednego programu.
• Wrzeciono HSD:Chłodzony powietrzem silnik o mocy 12 kW lub 15 kW zapewnia prędkość obrotową od 0 do 18 000 obr./min, odpowiedni do obróbki stopów aluminium i cienkościennych profili stalowych.
• Precyzja i powtarzalność:Prowadnice liniowe i napędzane serwo śruby kulowe zapewniają pozycjonowanie ±0,01 mm i powtarzalność ±0,005 mm, spełniając wąskie tolerancje połączeń wymagane w jednolitych ścianach osłonowych.
• Działanie wahadłowe:Sterowanie obsługuje tryb wahadłowy — obróbkę jednego przedmiotu obrabianego, podczas gdy operator ładuje inny w osobnej strefie mocowania, co skraca czas przestoju.

Dane techniczne

Jak to działa

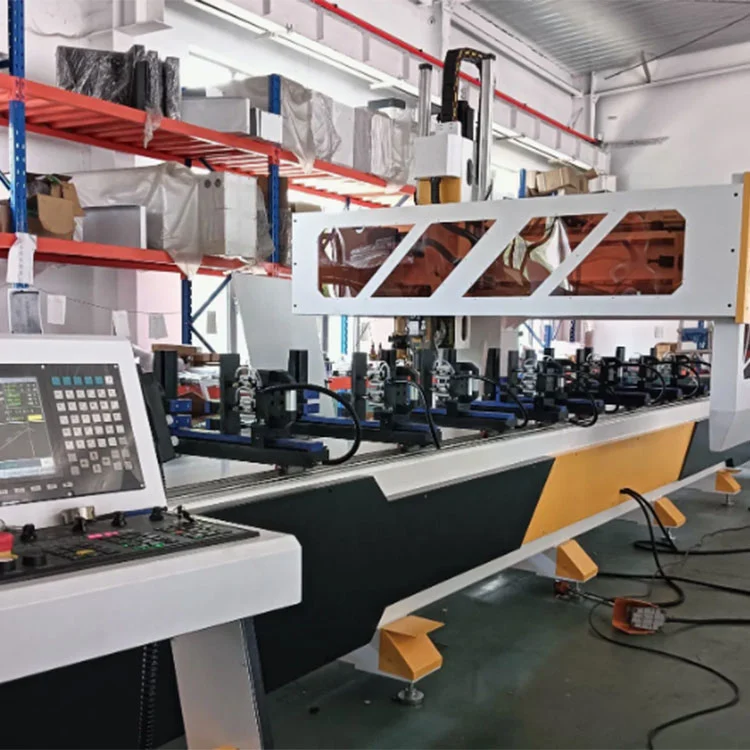

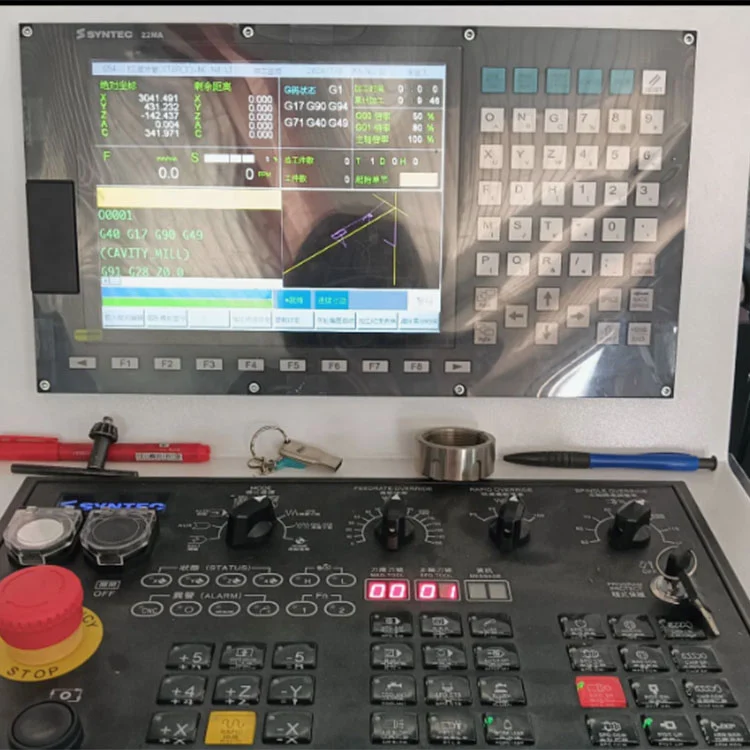

The5-osiowe centrum obróbcze bramowe do ścian osłonowychwspółpracuje z ruchomą suwnicą nad stałym stołem roboczym. Operator kładzie profil aluminiowy na stole i uruchamia docisk pneumatyczny lub hydrauliczny. Wstępnie napisany program z kodem G jest ładowany przez sterownik Siemens lub OSAI. Portal przesuwa się wzdłuż osi X do pierwszej pozycji obróbki, a głowica 5-osiowa przesuwa wrzeciono pod wymagany kąt. RTCP automatycznie kompensuje przesunięcia długości narzędzia podczas ruchów obrotowych, dzięki czemu wierzchołek narzędzia dokładnie podąża zaprogramowaną ścieżką. Operacje takie jak wiercenie, frezowanie, gwintowanie i piłowanie wykonywane są na wielu powierzchniach bez konieczności zdejmowania profilu. Kiedy sekwencja obróbki kończy się w jednej strefie, suwnica przesuwa się do następnej lub maszyna przechodzi w tryb wahadła, umożliwiając operatorowi wyładowanie gotowej części i załadowanie nowej, podczas gdy obróbka jest kontynuowana na sąsiednim uchwycie. Wióry usuwane są za pomocą zintegrowanego przenośnika.

Główny zakres zastosowania

Typowe zastosowania dla5-osiowe centrum obróbcze bramowe do ścian osłonowychwłączać:

1. Aluminiowe ramy ścian osłonowych w wieżowcach
2. Profile fasadowe ze szkła z ukrytą i odkrytą ramą
3. Złącza narożne ścian osłonowych i specjalne profile elewacyjne
4. Sunroom, świetlik i duże aluminiowe profile okienne i drzwiowe
5. Aluminiowe wsporniki do szklanych ścian osłonowych punktowo podparte
6. Przemysłowe aluminiowe profile fasadowe i dekoracyjne stalowe profile ścienne
7. Lekkie profile aluminiowe dla przemysłu lotniczego (kompatybilne z różnymi branżami)

Odpowiednie surowce: stop aluminium 6063, profile puste, lite aluminium, stal cienkościenna, profile architektoniczne z PCV.

Często zadawane pytania

P: Jak korzystać z urządzenia?

Odp.: Każda maszyna przed wysyłką przechodzi testy fabryczne i regulację. Dostarczona jest obszerna instrukcja wideo i pisemna dokumentacja. Dostępna jest także pomoc zdalna w przypadku pytań konfiguracyjnych i rozwiązywania problemów.

P: Jaki jest czas dostawy?

Odp.: Produkcja trwa zazwyczaj 15–25 dni roboczych po otrzymaniu wpłaty.

P: Jakie są warunki płatności?

Odp.: T/T 30% depozytu po potwierdzeniu zamówienia, pozostałe 70% salda płatne przed wysyłką.

P: Czy jesteś fabryką lub firmą handlową?

Odp.: Lebulang Machine jest producentem posiadającym własny zakład produkcyjny w Jinan w Chinach. Dostarczamy również uzupełniające wyposażenie do drzwi i okien, zapewniając kompleksową obsługę.

P: Jakie są Twoje możliwości w warsztacie?

Odp.: Nasza roczna zdolność produkcyjna przekracza 800 sztuk maszyn.
