Ultraprecyzyjna piła tarczowa CNC do przemysłowych profili aluminiowych

Dane techniczne

Jak działa piła

ThePiła tarczowa CNC do przemysłowych profili aluminiowychwspółpracuje z napędzaną serwo osią posuwu, która pozycjonuje profil pod brzeszczotem zgodnie z długością wprowadzoną na ekranie dotykowym. Operator ładuje wytłoczkę aluminiową na wejściowy stół rolkowy, wybiera z pamięci program cięcia lub wprowadza nowe wymiary i rozpoczyna cykl. Zaciski pneumatyczne zaczepiają się zarówno w kierunku pionowym, jak i poziomym, aby przytrzymać profil przy ogranicznikach odniesienia. Głowica piły wyposażona w cylinder tłumiący gaz i ciecz zagłębia się w materiał z kontrolowaną prędkością posuwu, tworząc kwadratowe cięcie bez zadziorów. Rozpylony płyn chłodzący chłodzi ostrze i przedmiot obrabiany podczas cięcia. Po cofnięciu się ostrza zaciski zostają zwolnione, a serwomechanizm przesuwa profil do następnej pozycji cięcia. Konfiguracja standardowa tnie pod kątem 90° i ±45°. Dzięki opcjonalnemu modułowi kątowemu CNC głowica piły obraca się pod dowolnym kątem w zakresie od 22,5° do 157,5° pod kontrolą programu.

Kluczowe funkcje

Dokładność cięcia ±0,1 mm – Podawanie sterowane serwomechanizmem zapewnia wyjątkową powtarzalność.

W pełni automatyczny cykl – zintegrowany automatyczny załadunek, zaciskanie, cięcie i rozładunek.

Wytrzymała rama – Odciążona, spawana konstrukcja stalowa redukuje wibracje i wydłuża żywotność ostrza.

Cięcie bez zadziorów – Zoptymalizowana prędkość ostrza i system chłodzenia mgłą minimalizują obróbkę końcową.

Elastyczne cięcie pod kątem – standardowo 45° / 90°; kąty niestandardowe dostępne na zamówienie.

Przyjazny dla użytkownika interfejs CNC – intuicyjny interfejs HMI z ekranem dotykowym umożliwiający szybką konfigurację i minimalne szkolenie.

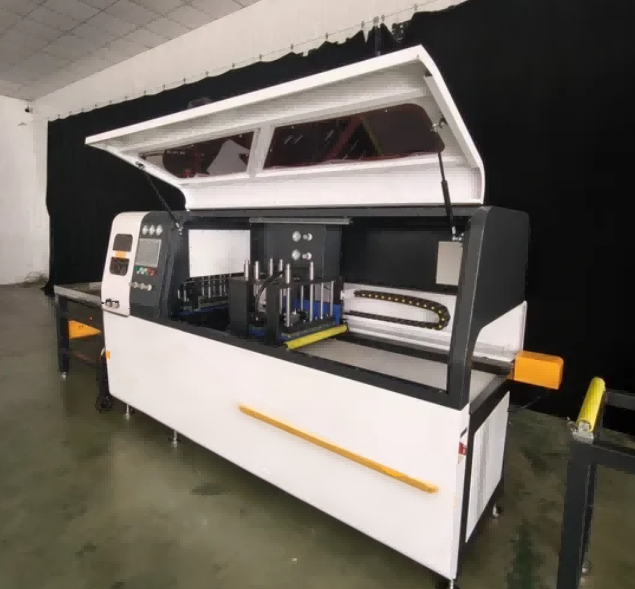

Bezpieczeństwo przede wszystkim – całkowicie zamknięta osłona z blokadami bezpieczeństwa i szafką elektryczną zgodną z CE

Proces pracy

Automatyczne ładowanie – Profile są ładowane za pomocą przenośnika rolkowego lub ładowarki automatycznej.

Precyzyjne pozycjonowanie – podawanie napędzane serwomechanizmem zapewnia dokładną długość cięcia.

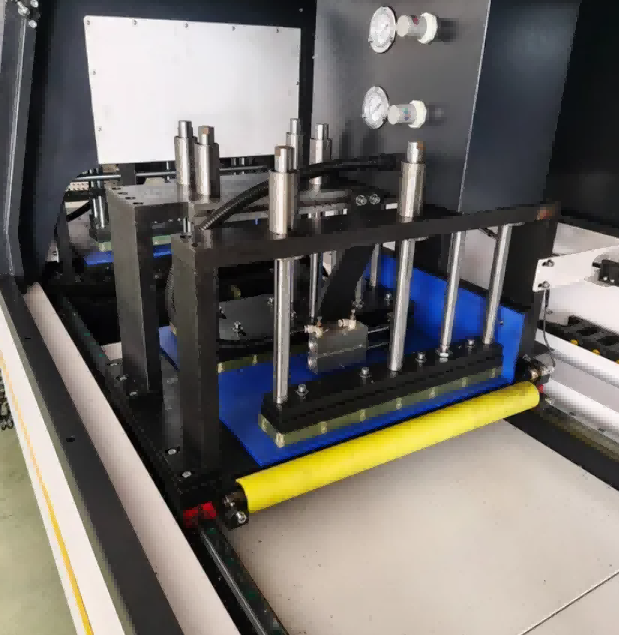

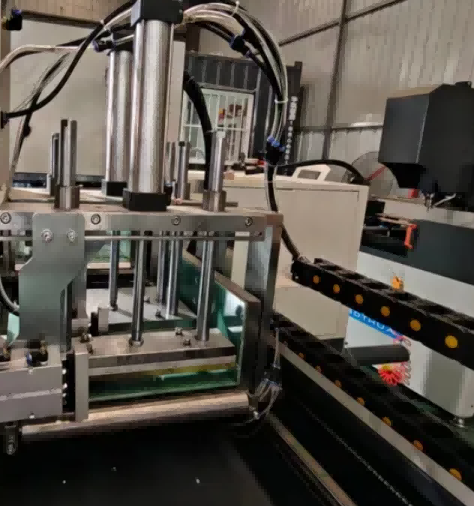

Bezpieczne mocowanie – zaciski pneumatyczne/hydrauliczne mocno trzymają profile.

Szybkie cięcie – sterowana CNC głowica piły wykonuje czyste i dokładne cięcia.

Usuwanie i chłodzenie wiórów – Zintegrowane chłodzenie i przenośnik wiórów utrzymują przestrzeń roboczą w czystości.

Piła tarczowa CNC do przemysłowych profili aluminiowych Opcjonalne moduły modernizacyjne

1. Struktura cięcia z zerowym ogonem (resztkowy ogon ≤5 mm, wysokie wykorzystanie materiału)
2. Automatyczna linia przenośników rolkowych do załadunku i rozładunku profili o długości 6m
3. Moduł CNC do cięcia pod dowolnym kątem (22,5°-157,5°)
4. Odpylacz do przechowywania wiórów o dużej pojemności
5. Moduł zdalnej diagnostyki online i statystyk danych IoT
6. Wiązka wieloczęściowego synchronicznego uchwytu mocującego
7. Niestandardowy wydłużony skok podawania do 12000 mm

Zgodność i wsparcie

Zgodność: Proces produkcyjny posiadający certyfikat CE/ISO 9001

Wsparcie posprzedażowe: zdalne uruchomienie, wsparcie techniczne wideo i dostawa części zamiennych

Gwarancja: 12-miesięczna standardowa gwarancja (z możliwością przedłużenia)

Dostosowanie: usługi OEM/ODM dostępne dla rozmiaru profilu i poziomu automatyzacji

Często zadawane pytania

P1: Jakie profile może ciąć ta piła CNC?

Odp.: Jest przeznaczony do przemysłowych profili aluminiowych, w tym sekcji okien/drzwi, ścian osłonowych i ram solarnych. Dla większych profili dostępne są rozwiązania niestandardowe.

P2: Czy maszyna jest w pełni automatyczna?

O: Tak. Obsługuje automatyczne podawanie, zaciskanie, cięcie i rozładunek, wymagając tylko jednego operatora.

P3: Czy można ciąć pod kątem innym niż 90°?

O: Tak. Modele standardowe obsługują kąt 45° i 90°; niestandardowe cięcie pod kątem jest dostępne na życzenie.

P4: Jaka jest dokładność cięcia?

Odp.: Dokładność podawania wynosi ± 0,1 mm, co zapewnia wysoką powtarzalność w produkcji masowej.
