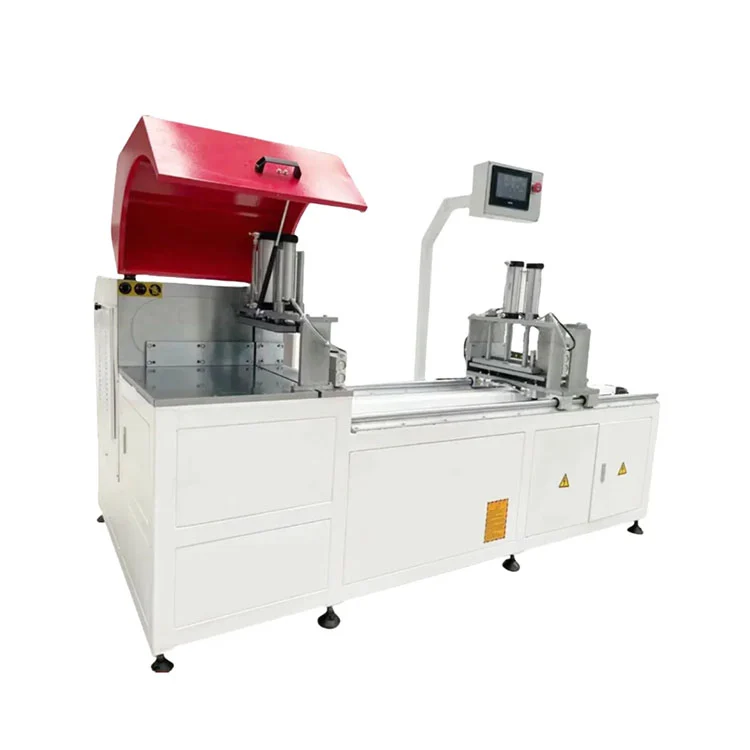

Piła tarczowa CNC do przemysłowych profili aluminiowych

Dane techniczne

Jak działa piła

ThePiła tarczowa CNC do przemysłowych profili aluminiowychwspółpracuje z napędzaną serwo osią posuwu, która pozycjonuje profil pod brzeszczotem zgodnie z długością wprowadzoną na ekranie dotykowym. Operator ładuje wytłoczkę aluminiową na wejściowy stół rolkowy, wybiera z pamięci program cięcia lub wprowadza nowe wymiary i rozpoczyna cykl. Zaciski pneumatyczne zaczepiają się zarówno w kierunku pionowym, jak i poziomym, aby przytrzymać profil przy ogranicznikach odniesienia. Głowica piły wyposażona w cylinder tłumiący gaz i ciecz zagłębia się w materiał z kontrolowaną prędkością posuwu, tworząc kwadratowe cięcie bez zadziorów. Rozpylony płyn chłodzący chłodzi ostrze i przedmiot obrabiany podczas cięcia. Po cofnięciu się ostrza zaciski zostają zwolnione, a serwomechanizm przesuwa profil do następnej pozycji cięcia. Konfiguracja standardowa tnie pod kątem 90° i ±45°. Dzięki opcjonalnemu modułowi kątowemu CNC głowica piły obraca się pod dowolnym kątem w zakresie od 22,5° do 157,5° pod kontrolą programu.

Kluczowe komponenty

• Oś podawania serwa:Serwosilnik prądu przemiennego napędza śrubę kulową osi X w celu pozycjonowania profilu. Dokładność pozycjonowania wynosi ±0,05 mm, a tolerancja powtarzalnego cięcia mieści się w granicach ±0,1 mm. Standardowe uchwyty do transportu posuwu przycinają długości od 350 mm do 6500 mm.

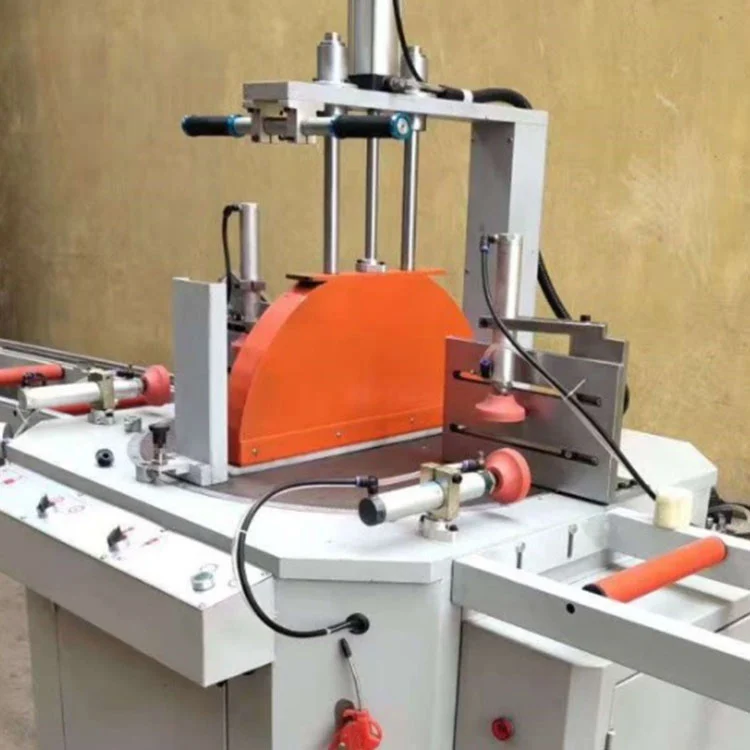

• Montaż głowicy piły:Silnik o mocy 5,5 kW lub 7,5 kW napędza brzeszczot piły tarczowej z węglika wolframu z prędkością 2800 obr./min. Cylinder tłumiący gaz i ciecz reguluje prędkość posuwu pionowego w celu dopasowania do grubości materiału i obciążenia ostrza.
• Pneumatyczny system mocowania:Podwójne zaciski pionowe i poziome z miękkimi szczękami utrzymują profil przy prowadnicy tylnej i stole. Siłę docisku można regulować za pomocą regulatora ciśnienia powietrza ustawionego w zakresie od 0,5 do 0,8 MPa.
• Kontroler CNC i ekran dotykowy:Zaimportowany sterownik PLC w połączeniu z 10-calowym wielojęzycznym ekranem dotykowym obsługuje przechowywanie programów, wprowadzanie długości, wybór kąta i sterowanie cyklem. Do przesyłania programów obsługiwane są połączenia USB i sieciowe.

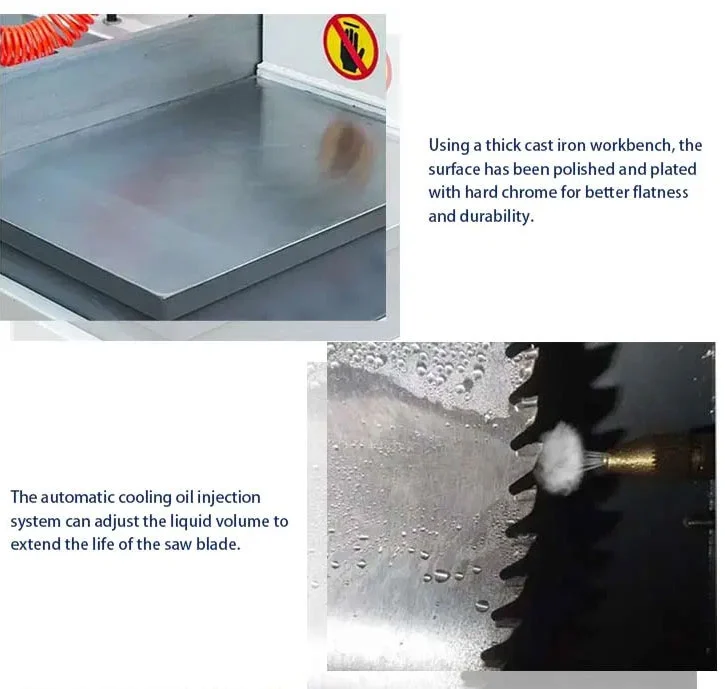

• Układ smarowania chłodzącego:Automatyczny system rozpylania płynu chłodzącego nakłada mgiełkę smaru na ostrze i strefę cięcia. Zmniejsza to tarcie, wydłuża żywotność ostrza i pomaga uzyskać czystą powierzchnię cięcia.
• Obudowa bezpieczeństwa:Całkowicie zamknięta osłona ostrza zakrywa obszar cięcia. Przycisk zatrzymania awaryjnego i czujnik ochrony przed kolizją zatrzymują maszynę w przypadku wykrycia przeszkody na drodze ostrza.

Piła tarczowa CNC do przemysłowych profili aluminiowych Wyposażenie standardowe

1. System sterowania serwo CNC + 10-calowy wielojęzyczny ekran dotykowy
2. Importowana piła tarczowa z węglika wolframu do aluminium
3. Zespół głowicy tnącej z tłumieniem gazu i cieczy
4. Podwójne pneumatyczne automatyczne urządzenie mocujące z miękkimi szczękami zapobiegającymi zadrapaniom
5. Automatyczny układ obiegowy chłodzenia i smarowania
6. Całkowicie zamknięta osłona zabezpieczająca ostrze
7. Rurociąg do zbierania pyłu z wiórów aluminiowych
8. Przycisk zatrzymania awaryjnego, czujnik ochrony przed kolizją
9. Kompletna instrukcja obsługi i konserwacji w języku angielskim, zestaw części zamiennych

Piła tarczowa CNC do przemysłowych profili aluminiowych Opcjonalne moduły modernizacyjne

1. Struktura cięcia z zerowym ogonem (resztkowy ogon ≤5 mm, wysokie wykorzystanie materiału)
2. Automatyczna linia przenośników rolkowych do załadunku i rozładunku profili o długości 6m
3. Moduł CNC do cięcia pod dowolnym kątem (22,5°-157,5°)
4. Odpylacz do przechowywania wiórów o dużej pojemności
5. Moduł zdalnej diagnostyki online i statystyk danych IoT
6. Wiązka wieloczęściowego synchronicznego uchwytu mocującego
7. Niestandardowy wydłużony skok podawania do 12000 mm

Zakres zastosowania

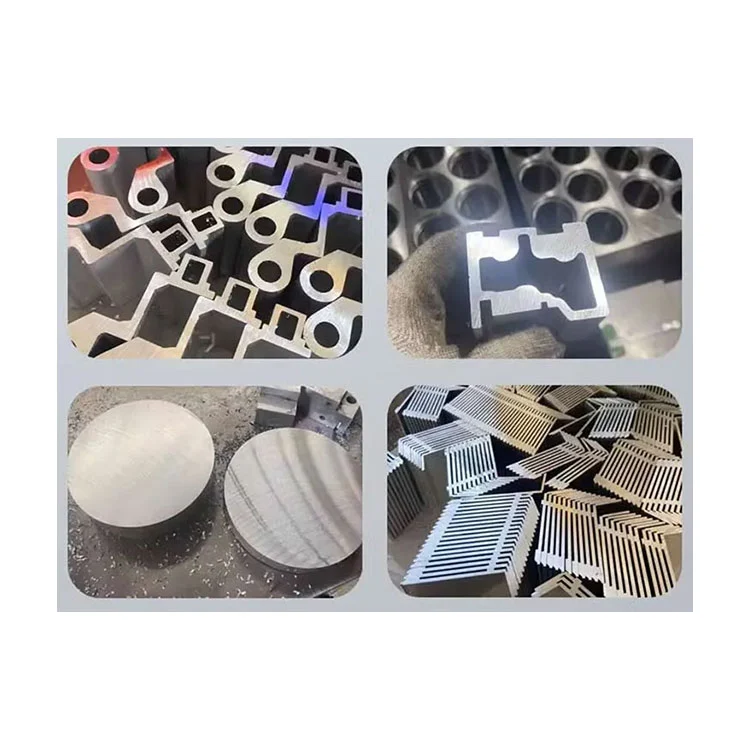

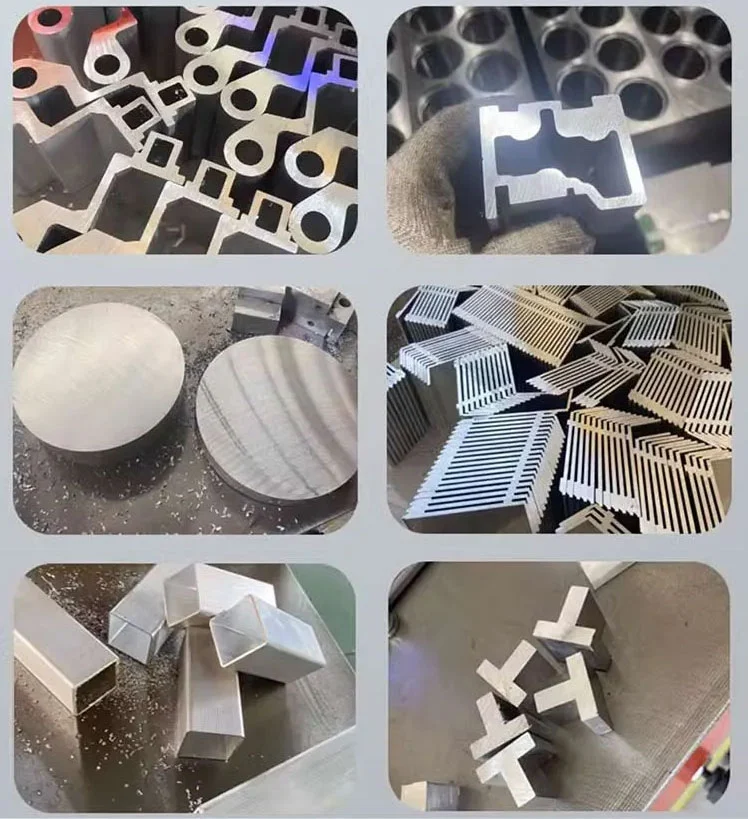

ThePiła tarczowa CNC do przemysłowych profili aluminiowychjest stosowany w środowiskach produkcyjnych, gdzie profile aluminiowe są przycinane na odpowiednią długość przed dalszą obróbką lub montażem. Typowe zastosowania obejmują cięcie profili ram do okien i drzwi, słupów i rygli ścian osłonowych, przemysłowych aluminiowych elementów konstrukcyjnych, szyn do montażu paneli słonecznych i architektonicznych profili dekoracyjnych. Piła może obrabiać lite i puste profile aluminiowe, profile z przekładką termiczną oraz lekkie profile z miedzi lub PCV w ramach swojego przekroju. Dzięki opcjonalnemu modułowi dowolnego kąta wykonuje również cięcia pod kątem do ościeżnic szczytowych, okien trapezowych i wielostronnych zespołów architektonicznych.

Nasz serwis

1. Gwarancja minimum rok od daty uruchomienia.
2. Bezpłatne konsultacje przed, w trakcie i po sprzedaży.
3. Bezpłatne planowanie projektu i projekt układu.
4. Bezpłatne debugowanie sprzętu, dopóki wszystkie funkcje nie będą działać zgodnie ze specyfikacjami.
5. Bezpłatna koordynacja ustaleń dotyczących transportu dalekobieżnego.
6. Bezpłatne szkolenie z obsługi i konserwacji sprzętu.
7. Pełna roczna gwarancja i dożywotnia usługa serwisowa.
