Precyzyjna piła tarczowa CNC do przemysłowych profili aluminiowych

Dane techniczne

Jak działa piła

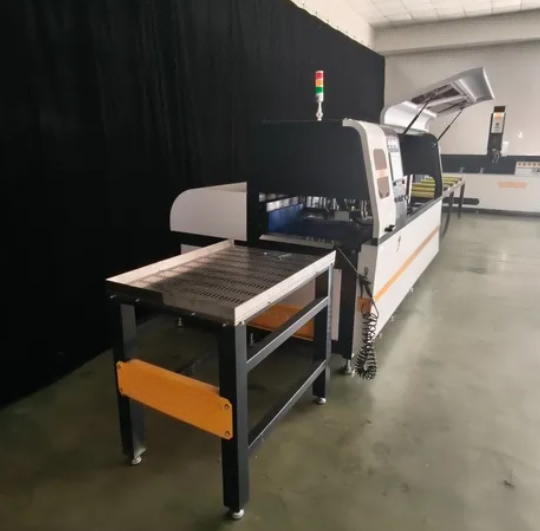

ThePiła tarczowa CNC do przemysłowych profili aluminiowychwspółpracuje z napędzaną serwo osią posuwu, która pozycjonuje profil pod brzeszczotem zgodnie z długością wprowadzoną na ekranie dotykowym. Operator ładuje wytłoczkę aluminiową na wejściowy stół rolkowy, wybiera z pamięci program cięcia lub wprowadza nowe wymiary i rozpoczyna cykl. Zaciski pneumatyczne zaczepiają się zarówno w kierunku pionowym, jak i poziomym, aby przytrzymać profil przy ogranicznikach odniesienia. Głowica piły wyposażona w cylinder tłumiący gaz i ciecz zagłębia się w materiał z kontrolowaną prędkością posuwu, tworząc kwadratowe cięcie bez zadziorów. Rozpylony płyn chłodzący chłodzi ostrze i przedmiot obrabiany podczas cięcia. Po cofnięciu się ostrza zaciski zostają zwolnione, a serwomechanizm przesuwa profil do następnej pozycji cięcia. Konfiguracja standardowa tnie pod kątem 90° i ±45°. Dzięki opcjonalnemu modułowi kątowemu CNC głowica piły obraca się pod dowolnym kątem w zakresie od 22,5° do 157,5° pod kontrolą programu.

Kluczowe funkcje

W pełni automatyczna praca – automatyczne podawanie materiału, zaciskanie i cięcie dla maksymalnej wydajności.

Wytrzymała konstrukcja – Wzmocniona rama maszyny minimalizuje wibracje i zapewnia długoterminową stabilność.

Technologia bez zadziorów – Zoptymalizowana prędkość ostrza i system chłodzenia redukują zadziory i obróbkę wtórną.

Przyjazny dla użytkownika interfejs CNC – intuicyjne sterowanie za pomocą ekranu dotykowego umożliwiające szybką konfigurację i łatwą obsługę.

Elastyczne kąty cięcia – Obsługuje cięcie pod kątem 45°, 90° i cięcie pod niestandardowym kątem do wszechstronnych zastosowań

Piła tarczowa CNC do przemysłowych profili aluminiowych Wyposażenie standardowe

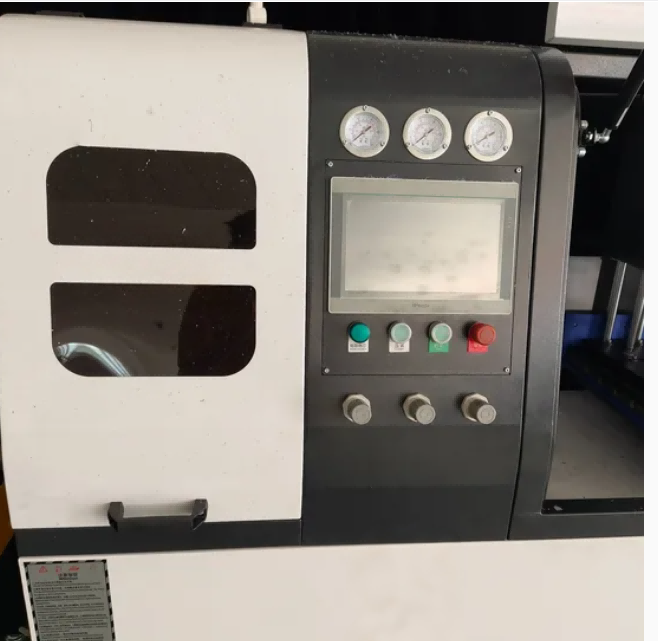

1. System sterowania serwo CNC + 10-calowy wielojęzyczny ekran dotykowy
2. Importowana piła tarczowa z węglika wolframu do aluminium
3. Zespół głowicy tnącej z tłumieniem gazu i cieczy
4. Podwójne pneumatyczne automatyczne urządzenie mocujące z miękkimi szczękami zapobiegającymi zadrapaniom
5. Automatyczny układ obiegowy chłodzenia i smarowania

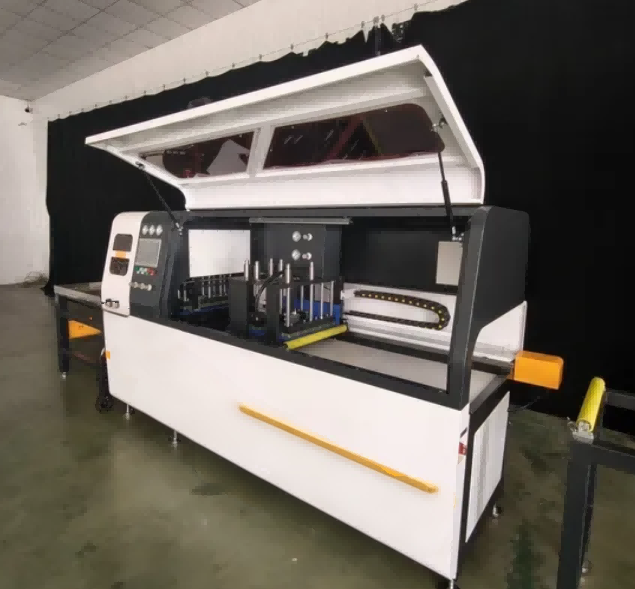

6. Całkowicie zamknięta osłona zabezpieczająca ostrze
7. Rurociąg do zbierania pyłu z wiórów aluminiowych
8. Przycisk zatrzymania awaryjnego, czujnik ochrony przed kolizją
9. Kompletna instrukcja obsługi i konserwacji w języku angielskim, zestaw części zamiennych

Piła tarczowa CNC do przemysłowych profili aluminiowych Opcjonalne moduły modernizacyjne

1. Struktura cięcia z zerowym ogonem (resztkowy ogon ≤5 mm, wysokie wykorzystanie materiału)
2. Automatyczna linia przenośników rolkowych do załadunku i rozładunku profili o długości 6m
3. Moduł CNC do cięcia pod dowolnym kątem (22,5°-157,5°)
4. Odpylacz do przechowywania wiórów o dużej pojemności
5. Moduł zdalnej diagnostyki online i statystyk danych IoT
6. Wiązka wieloczęściowego synchronicznego uchwytu mocującego
7. Niestandardowy wydłużony skok podawania do 12000 mm

Scenariusze zastosowań

Aluminiowe profile okienne i drzwiowe

Systemy ścian osłonowych i fasadowych

Cięcie ram paneli słonecznych

Przemysłowe profile aluminiowe

Części aluminiowe do transportu kolejowego i samochodowego

Profile meblowe i radiatory

Nasz serwis

1. Gwarancja minimum rok od daty uruchomienia.
2. Bezpłatne konsultacje przed, w trakcie i po sprzedaży.
3. Bezpłatne planowanie projektu i projekt układu.
4. Bezpłatne debugowanie sprzętu, dopóki wszystkie funkcje nie będą działać zgodnie ze specyfikacjami.
5. Bezpłatna koordynacja ustaleń dotyczących transportu dalekobieżnego.
6. Bezpłatne szkolenie z obsługi i konserwacji sprzętu.
7. Pełna roczna gwarancja i dożywotnia usługa serwisowa.
