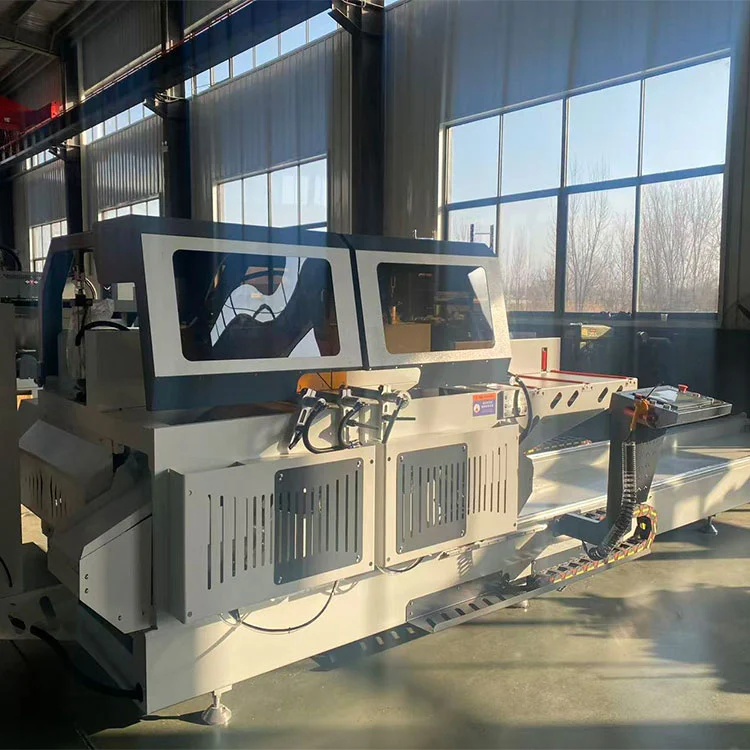

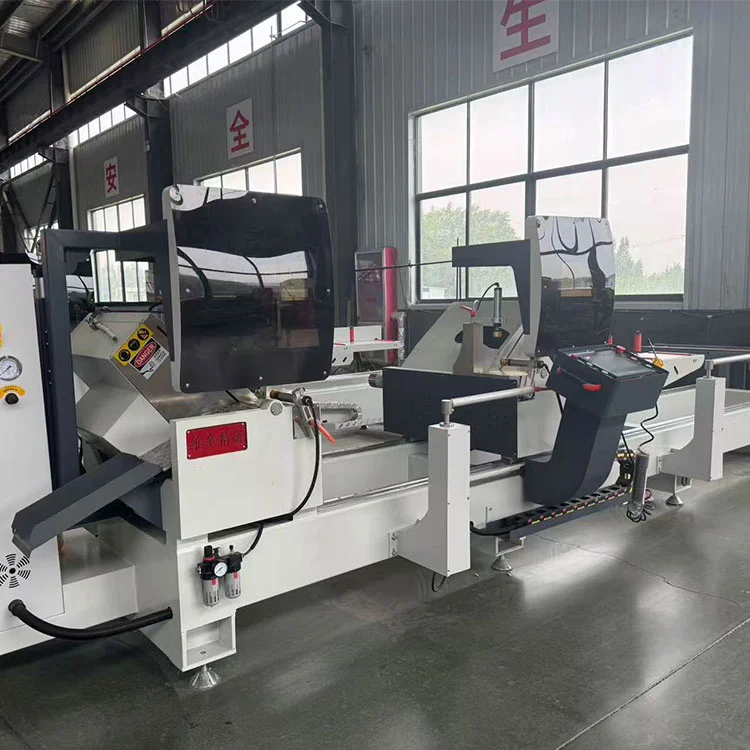

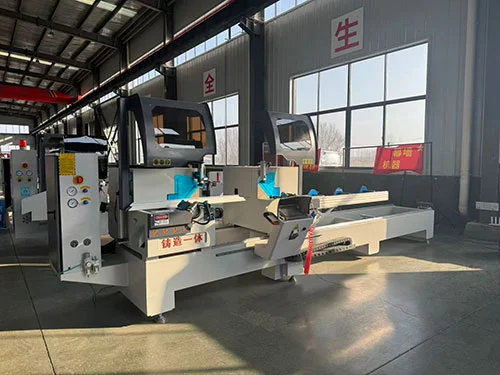

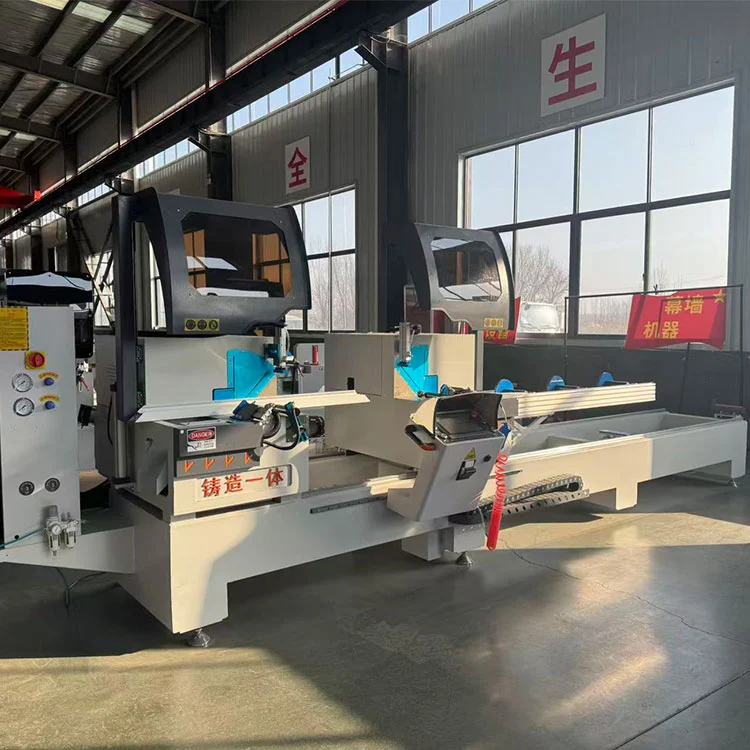

Półautomatyczna maszyna do cięcia profili aluminiowych z podwójną głowicą

Shandong Lebulang Precision Machinery Co., Ltd., działająca pod marką Lebulang Machine, od 1996 roku produkuje sprzęt do obróbki aluminium i PCV w swojej fabryce w Jinan w Chinach. Ta półautomatyczna dwugłowicowa piła ukośna tnie profile aluminiowe do okien, drzwi, ścian osłonowych i ram przemysłowych. Obsługuje profile o szerokości do 350 mm i wysokości 150 mm, przy kątach cięcia w poziomie od 45° do 135° i kątach pionowych od 45° do 90°. Dwa silniki o mocy 4 kW napędzają brzeszczoty z prędkością 2800 obr/min, a prawa głowica porusza się po prowadnicach liniowych z przekładnią zębatkową do pozycjonowania wzdłużnego. Pięcioosiowy, całkowicie zamknięty system CNC steruje pozycjonowaniem kątowym i długościowym, a prędkość posuwu cięcia można płynnie regulować w zakresie od 0 do 3 m/min.

Parametry techniczne

Cechy

• Cięcie profili wielkoprzekrojowych:ThePółautomatyczna maszyna do cięcia profili aluminiowych z podwójną głowicąprzeznaczona jest do dwuwymiarowego, złożonego cięcia kątowego dużych profili aluminiowych. Obsługuje szerokości do 350 mm i wysokości do 150 mm, pokrywając standardowe rozmiary ścian osłonowych i profili przemysłowych.
• Pięcioosiowy, całkowicie zamknięty system CNC:Pozycjonowanie pod kątem i długością jest kontrolowane przez pięcioosiowy system CNC ze sprzężeniem zwrotnym w zamkniętej pętli. Dzięki temu tolerancja kąta w granicach ±5′ i tolerancja długości powtórzeń w granicach ±0,2 mm w normalnych warunkach pracy.
• Przekładnia ruchomej głowicy piły:Prawa głowica tnąca porusza się na parze prowadnic liniowych z napędem zębatkowym. Układ ten zapewnia sztywność potrzebną do dokładnego pozycjonowania długości przy pełnej wydajności cięcia 6000 mm.
• Precyzyjne łożyska obrotowe:W obrocie głowicy piły zastosowano skrzyżowane łożyska walcowe, które zapewniają stabilny ruch kątowy o niskim tarciu. Taka konstrukcja zapewnia płynną regulację kąta i niezawodne blokowanie w ustawionej pozycji.
• Ulepszona konstrukcja wahacza:Brzeszczot jest zamontowany na wzmocnionym wahaczu, który wychyla się do góry spod stołu roboczego. Taka konfiguracja zapewnia gładką, czystą powierzchnię cięcia profilu i poprawia ogólną stabilność cięcia.
• Huśtawka pod stołem:Kierunek podawania ostrza odbywa się od dołu stołu roboczego, co pomaga trzymać ręce operatora z dala od strefy cięcia podczas cyklu.
• Zintegrowane smarowanie i chłodzenie:Urządzenie smarujące i chłodzące mgłą porusza się wraz z brzeszczotem, dostarczając płyn tnący bezpośrednio na zęby brzeszczotu i obszar cięcia. Pomaga to wydłużyć żywotność brzeszczotu i poprawia jakość cięcia aluminium.

Jak to działa

ThePółautomatyczna maszyna do cięcia profili aluminiowych z podwójną głowicądziała, gdy operator ustawia żądany kąt cięcia w poziomie i pionie, a także długość cięcia na panelu sterowania CNC. Prawa głowica tnąca przesuwa się automatycznie wzdłuż prowadnicy liniowej do zaprogramowanej pozycji. Profile aluminiowe układane są na rolkowych stołach podporowych i zabezpieczane zaciskami pneumatycznymi. Obie głowice mogą ciąć jednocześnie lub niezależnie. Podczas cyklu cięcia brzeszczoty wychylają się w górę spod stołu roboczego, przecinając profil z kontrolowaną szybkością posuwu w zakresie od 0 do 3 m/min. Podczas cięcia włącza się system smarowania mgłą. Po cofnięciu ostrzy zaciski zostają zwolnione i wycięte kawałki są usuwane. Pięcioosiowy system CNC z zamkniętą pętlą monitoruje i dostosowuje pozycję, aby zachować dokładność cięcia wsadowego.

Kluczowe komponenty

• Silniki pił (2 × 4 kW):Każda głowica tnąca napędzana jest silnikiem o mocy 4 kW obracającym się z prędkością 2800 obr./min. Moc dostosowana jest do średnicy ostrza i możliwości cięcia w zakresie przekroju 350×150 mm.
• Prowadnica liniowa i zębatka:Ruchoma prawa głowica porusza się na precyzyjnej prowadnicy liniowej i jest pozycjonowana za pomocą napędu zębatkowego. Przekładnia ta zapewnia sztywność i dokładność wymaganą do pozycjonowania długości na łożu 6000 mm.
• Łożyska krzyżowe:Stosowany na czopie głowicy piły do ​​regulacji kąta. Łożyska te zapewniają wysoką sztywność i płynny obrót przy minimalnych luzach.
• Pięcioosiowy sterownik CNC:Zarządza poziomymi i pionowymi kątami cięcia, pozycjonowaniem długości i szybkością posuwu. System zamkniętej pętli wykorzystuje informacje zwrotne z enkoderów, aby zachować dokładność pozycjonowania.
• System smarowania mgłą:Zespół dyszy, który porusza się wraz z brzeszczotem, dostarczając rozpylony płyn chłodzący do strefy cięcia. Zmniejsza to ciepło tarcia i pomaga zapobiegać spawaniu się wiórów aluminiowych na zębach ostrza.
• Zaciski pneumatyczne:Przytrzymaj profil w miejscu podczas cięcia. Ciśnienie docisku można regulować za pomocą regulatora powietrza.

Aplikacje

ThePółautomatyczna maszyna do cięcia profili aluminiowych z podwójną głowicąsłuży do cięcia profili aluminiowych w produkcji okien i drzwi, produkcji ścian osłonowych, produkcji ram paneli słonecznych i ogólnej przemysłowej obróbki aluminium. Obsługuje profile pełne i puste, profile z przekładką termiczną oraz lekkie profile z metali nieżelaznych w ramach określonej wydajności cięcia.

Producent i wsparcie

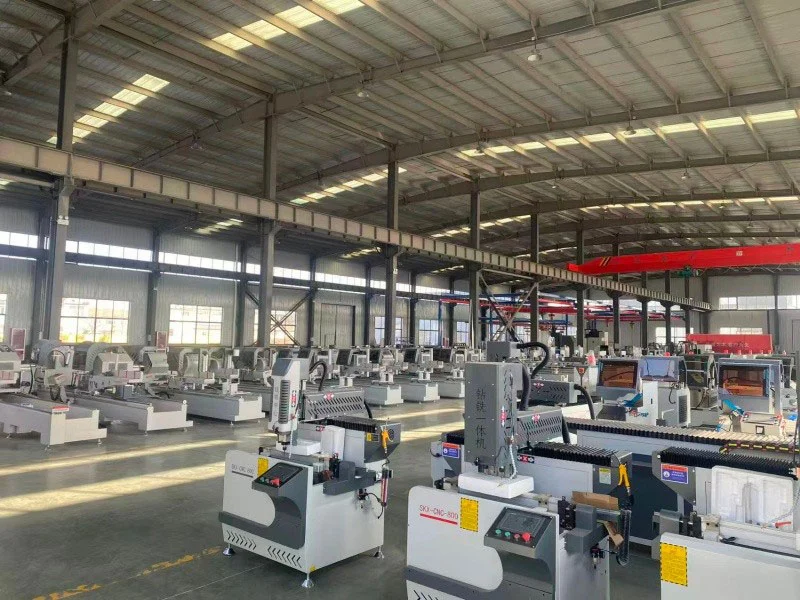

Shandong Lebulang Precision Machinery Co., Ltd., działająca jako Lebulang Machine, produkuje urządzenia do obróbki aluminium w swojej fabryce w Jinan w Chinach od 1996 roku.Półautomatyczna maszyna do cięcia profili aluminiowych z podwójną głowicąjest dostarczany bezpośrednio z fabryki z certyfikatami CE i ISO. Roczna gwarancja obejmuje konstrukcję główną. W zestawie zdalna pomoc techniczna, filmy dotyczące obsługi i instrukcja w języku angielskim. Części zamienne są dostępne do wysyłki. Napięcie, długość cięcia i opcje mocowania można dostosować w momencie składania zamówienia.

Często zadawane pytania

P1: Jakie rodzaje profili może ciąć ta piła?

Odp.: Tnie profile aluminiowe o szerokości do 350 mm i wysokości 150 mm, w tym pręty pełne, wydrążone profile i profile z przekładką termiczną. Nadaje się również do lekkich metali nieżelaznych i niektórych profili PCV.

P2: Czy może wycinać kąty złożone?

O: Tak. Maszyna wykonuje dwuwymiarowe cięcie pod kątem złożonym, z możliwością regulacji kąta poziomego w zakresie od 45° do 135° oraz kąta pionowego od 45° do 90°.

P3: Jaka jest dokładność cięcia?

Odp.: Tolerancja długości powtarzalnego ustalania wynosi ±0,2 mm, a tolerancja kąta cięcia wynosi ±5′ w standardowych warunkach pracy przy prawidłowo konserwowanych ostrzach.

P4: Czy prawidłowe ustawienie głowy odbywa się automatycznie?

O: Tak. Prawa głowica przesuwa się automatycznie wzdłuż prowadnicy liniowej do zaprogramowanej pozycji za pomocą pięcioosiowego systemu CNC. Operator wprowadza żądaną długość na panelu sterowania.

P5: Jaka jest minimalna ilość zamówienia i czas dostawy?

Odp.: Minimalna ilość zamówienia to jeden zestaw. Standardowy czas dostawy wynosi zazwyczaj 15–25 dni roboczych od otrzymania wpłaty, w zależności od aktualnego harmonogramu produkcji.
