Maszyna do radełkowania profili o dużej wytrzymałości termicznej 220 × 250 mm

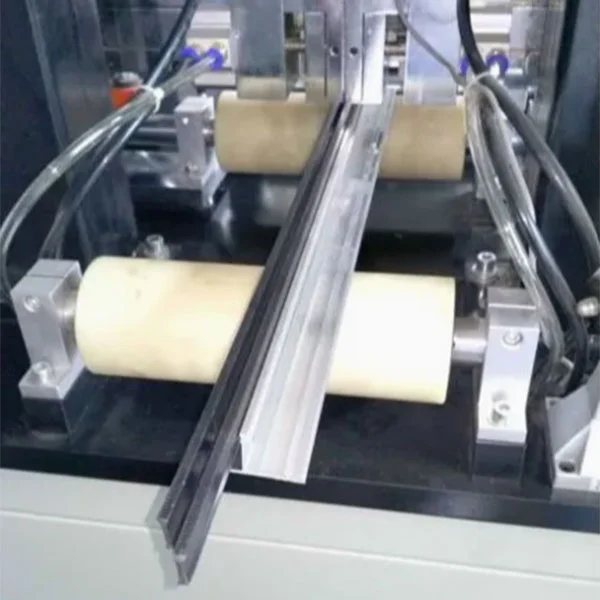

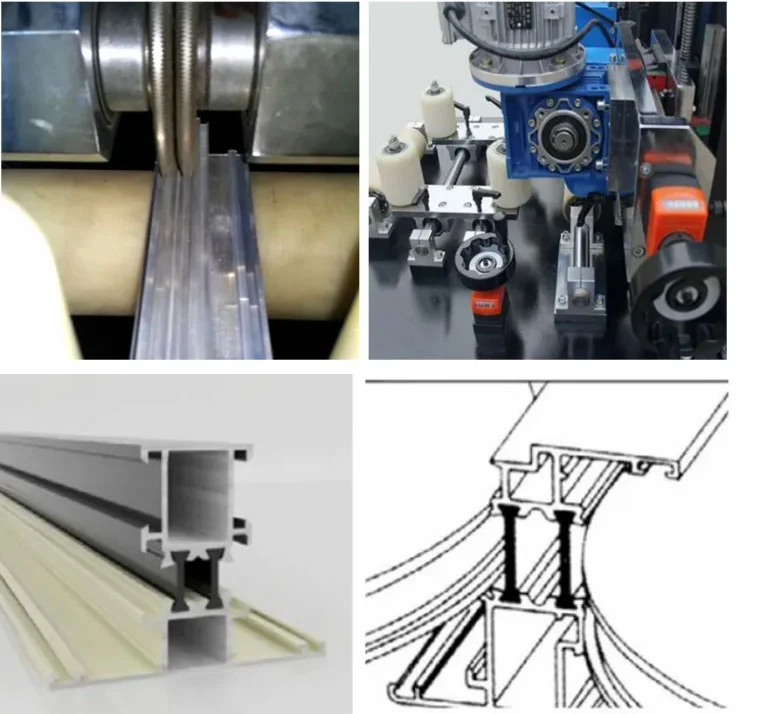

Ta wytrzymała radełkowka przygotowuje profile aluminiowe z przekładką termiczną do wstawiania taśm, przetwarzając sekcje o szerokości do 220 mm i wysokości 250 mm. Dwa silniki o mocy 1,5 kW napędzają parę frezów radełkowanych ze stali hartowanej, każdy o średnicy 90 mm. Szybkość posuwu można płynnie regulować w zakresie od 6 do 70 metrów na minutę za pomocą falownika, co pozwala operatorom dostosować prędkość do przekroju poprzecznego profilu i wielkości produkcji. Głębokość radełkowania pozostaje stała, ponieważ koła podporowe można podnosić lub opuszczać w zakresie 0–20 mm, kompensując różnice wysokości profilu.

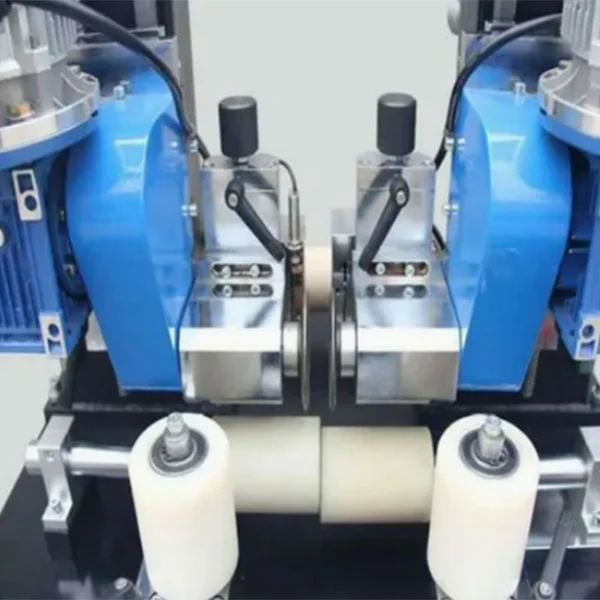

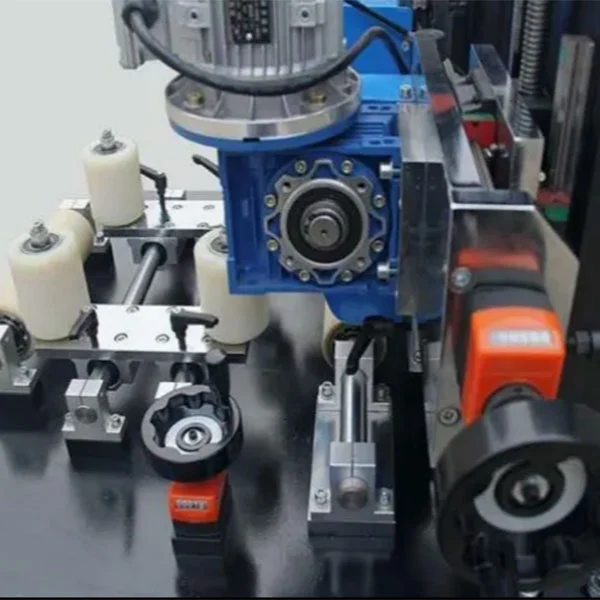

Pozycjonowanie noży odbywa się za pomocą zmotoryzowanych osi połączonych z precyzyjnymi pokrętłami ręcznymi, obejmującymi zarówno kierunek pionowy, jak i poziomy. Takie rozwiązanie skraca czas zmiany typów profili i sprawia, że ​​praktyczne jest uruchamianie mniejszych partii bez utraty powtarzalności konfiguracji. Rama jest spawaną konstrukcją stalową, a elementy ruchu poruszają się po tajwańskich szynach liniowych HIWIN z elektryką Schneider w obwodzie sterującym — połączenie to pomaga utrzymać stabilne sprzężenie narzędzia i niski poziom wibracji podczas pracy z dużą prędkością.

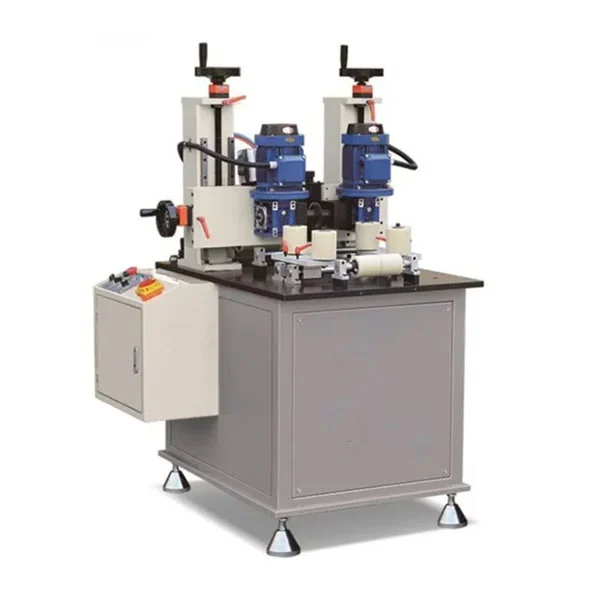

Ogólnie rzecz biorąc, wytrzymałe radełkowanie profili termicznych o wymiarach 220 × 250 mm Wymiary maszyny to 1000 × 1100 × 1550 mm, a waga około 800 kg. Działa na zasilaniu trójfazowym 380 V i posiada certyfikat CE. Standardowe zabezpieczenia obejmują wyłącznik awaryjny i osłonę strefy pracy. Zastosowanie obejmuje profile przekładki termicznej do okien, drzwi, ścian osłonowych i przemysłowych profili aluminiowych, gdzie wymagane jest mocne mechaniczne połączenie aluminium z taśmą izolacyjną.

Lebulang Machine, która od prawie 30 lat produkuje sprzęt do obróbki aluminium w swojej fabryce w Chinach, produkuje ten zespół radełkowania. Dostępne są niestandardowe konfiguracje OEM, a maszyna jest dostarczana bezpośrednio z fabryki. Konstrukcja została zaprojektowana z myślą o prostej codziennej konserwacji, a zdalne wskazówki dotyczące instalacji są dołączone bez dodatkowych opłat.
