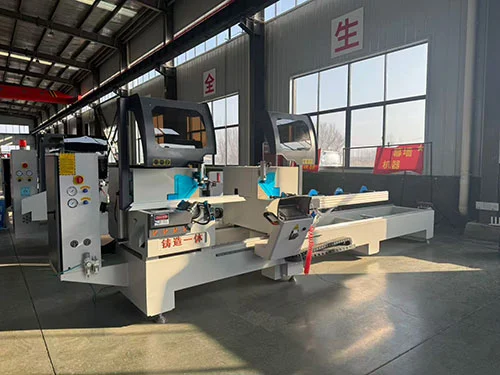

Podwójna piła ukośna do produkcji ram okiennych
Podwójna piła ukośna 45 i 90 stopni do produkcji ram okiennych to wytrzymała, precyzyjna maszyna do cięcia z podwójną głowicą, przeznaczona do profili aluminiowych, PCV, UPVC i profili z przekładkami termicznymi w produkcji okien, drzwi i ścian osłonowych. Zapewnia dokładne, powtarzalne cięcia pod kątem 45° i 90° z krawędziami pozbawionymi zadziorów, obsługując zarówno niezależną pracę jednej głowicy, jak i synchroniczną pracę z podwójną głowicą, co zapewnia maksymalną produktywność. Marka Lebulang produkuje maszyny wysokiej jakości.

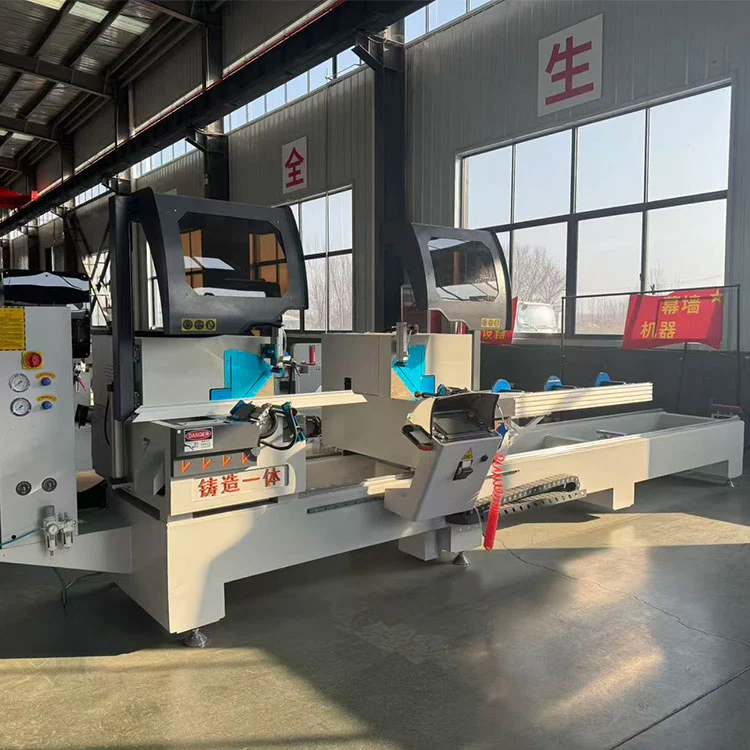

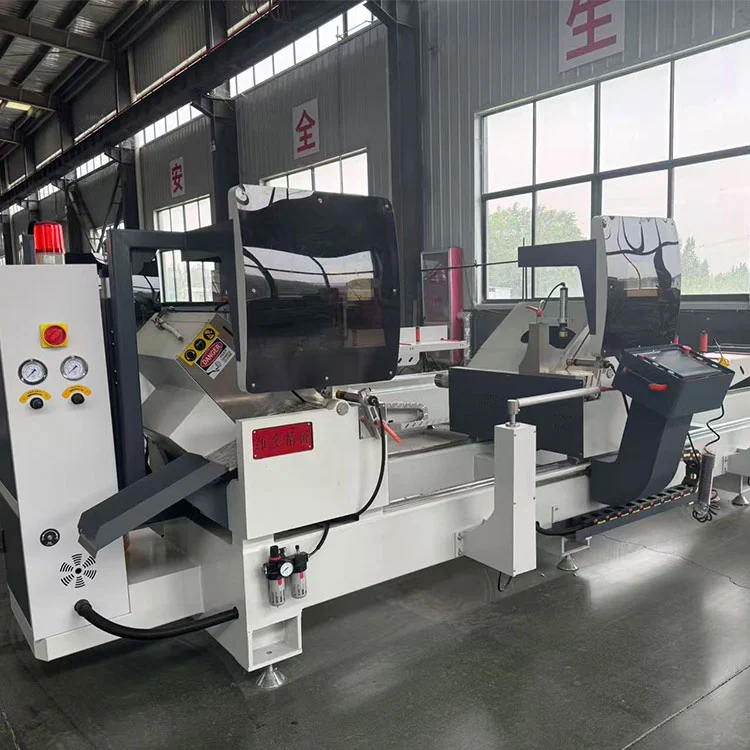

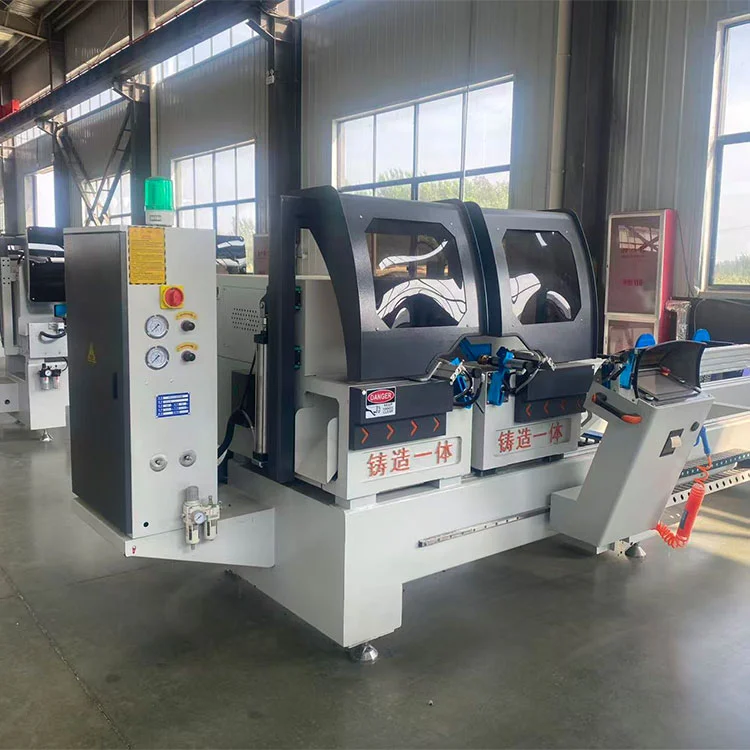

Ta podwójna piła ukośna do produkcji ram okiennych, zbudowana w fabryce Lebulang Machine w Chinach, gdzie od prawie trzydziestu lat produkowany jest sprzęt do obróbki aluminium i PCV, tnie profile pod kątem 45° i 90° do produkcji okien, drzwi i ścian osłonowych. Obróbka profili aluminiowych, PCV, UPVC, przekładek termicznych i miedzi. Dwie głowice tnące — stała T1 i napędzana silnikiem T2 — są umieszczone na wspólnej precyzyjnej szynie prowadzącej i mogą pracować jednocześnie, przy czym prawa głowica jest poruszana przez serwonapęd w celu pozycjonowania wzdłużnego.
Zintegrowany odlewany stół warsztatowy i bezpośrednio połączone silniki wrzecionowe tworzą podstawową strukturę. Każda głowica piły napędzana jest silnikiem o mocy 3 kW, obracającym ostrze z węglików spiekanych o średnicy 500 mm z prędkością 3000 obr./min. Pneumatyczne zaciski zabezpieczają obrabiany przedmiot, a pneumatyczno-hydrauliczny cylinder tłumiący steruje posuwem. Spawana stalowa rama i żeliwna podstawa współpracują z szynami liniowymi HIWIN i komponentami elektrycznymi Schneider, aby zachować powtarzalną dokładność stałej długości w granicach ± 0,1 mm i chropowatość powierzchni cięcia na poziomie Ra 12,5 µm. Maksymalna długość cięcia wynosi 5000 mm, a funkcja skracania sięga do 200 mm. Przy 45° pojemność przekroju wynosi 150 × 170 mm; pod kątem 90° obsługuje rury o wymiarach 150 × 345 mm, w tym rury kwadratowe o wymiarach do 150 × 200 mm.
Całkowicie zamknięta osłona bezpieczeństwa, wyłącznik awaryjny i zabezpieczenie przed przeciążeniem są standardem. Dedykowany system odsysania i odsysania wiórów wychwytuje około 70% zanieczyszczeń, a opatentowany obrotowy wspornik podnoszący zapobiega uginaniu się profili w połowie rozpiętości. Dane można importować przez sieć LAN, USB, Bluetooth lub ręcznie, a system sterowania współpracuje ze zwykłym oprogramowaniem optymalizacyjnym. Wbudowana jest także drukarka etykiet i funkcja zapobiegania błędom, która blokuje cięcie, gdy profil wykracza poza tolerancję. Maszyna zasilana jest trójfazowym napięciem 380 V i wymaga ciśnienia powietrza 0,6–0,8 MPa.
Obowiązuje certyfikat CE i akceptowane są niestandardowe konfiguracje OEM. Lebulang Machine dostarcza piły bezpośrednio z fabryki, których konstrukcja ma na celu łatwą codzienną konserwację. Wskazówki dotyczące zdalnej instalacji są dostępne bez dodatkowych kosztów.
Podwójna piła ukośna 45 i 90 stopni do okien aluminiowych i PCV:
- A. cięcie przemysłowych profili aluminiowych, profili PCV, drzwi i okien aluminiowych, materiałów na ściany osłonowe.
- B. Działanie bez wykwalifikowanych pracowników rozwiązuje trudności związane z rekrutacją w fabryce
- C. funkcja drukowania etykiet,
- D. funkcja zapobiegania błędom: błąd profilu wykraczający poza zakres braku cięcia.
- mi. Wysoce precyzyjny, zintegrowany stół warsztatowy do odlewania, zintegrowany silnik z wrzecionem podłączony bezpośrednio,
- F. cylinder tłumiący powietrze-ciecz, głowice T1, T2 umieszczone są na zintegrowanej szynie prowadzącej.
- G. Obsługuje wiele trybów importu danych: Internet, LAN, dysk U, Bluetooth, wprowadzanie ręczne itp.
- H. Może realizować dokowanie danych wspólnego oprogramowania optymalizacyjnego na rynku.
- I. Funkcja ochrony środowiska, unikalne usuwanie wiórów, konstrukcja odkurzania, szybkość odkurzania 70%, czyste miejsce, zmniejszenie częstotliwości czyszczenia, poprawa wydajności pracy.
- J. Jest wyposażona w opatentowany obrotowy wspornik podnoszący, który zapobiega błędom cięcia spowodowanym opadaniem środkowym, oraz wyposażona w ruchomy wspornik profilowy.
- k. Najnowsza technologia cięcia łukowego, sekcja piłowania jest bezpieczniejsza, szybsza i bardziej niezawodna.

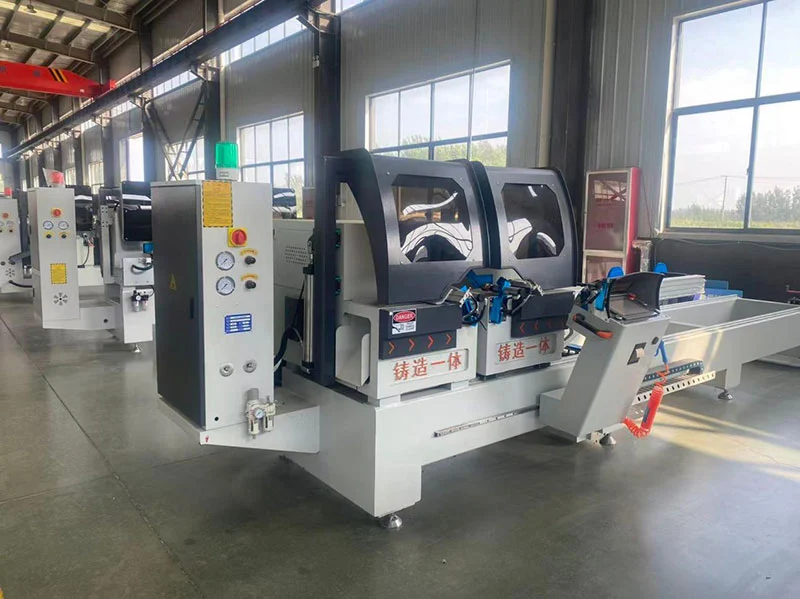

Podwójna piła ukośna 45 i 90 stopni do okien aluminiowych i PCV
✅ Precyzyjne cięcie pod dwoma kątami
- • Automatycznie regulowane kąty:45° / 90°(opcjonalnie kąty pośrednie)
- • Dokładność pozycjonowania ±0,1mm; czyste, szczelne połączenia ukośne ram
✅ Kompatybilność z wieloma materiałami
- • Cięciaaluminium, PCV, PCV, przekładka termiczna, miedźprofile
- • Zoptymalizowany pod kątem okien, drzwi, ścian osłonowych i profili architektonicznych
✅ Wysoka wydajność z podwójną głowicą
- • Dwie zsynchronizowane głowice; jednoczesne cięcie na obu końcach
- • Serwonapęd prawej głowicy umożliwiający szybką i dokładną regulację długości
- • 2-3x szybsze niż piły jednogłowicowe; idealny do masowej produkcji
✅ Opcje sterowania CNC/cyfrowego
- • Cyfrowy wyświetlacz: szybki odczyt długości, prosta obsługa
- • Aktualizacja CNC: 10-calowy ekran dotykowy, pamięć programów, import/eksport przez USB
✅ Wytrzymała i stabilna konstrukcja
- • Solidna spawana rama stalowa + podstawa żeliwna; minimalne wibracje
- • Komponenty najwyższej jakości: szyny liniowe HIWIN, elektryka Schneider, ostrza z węglików spiekanych
✅ Bezpieczny i przyjazny dla użytkownika
- • Całkowicie osłonięte osłony bezpieczeństwa, wyłącznik awaryjny, zabezpieczenie przed przeciążeniem
- • Automatyczne chowanie ostrza; pneumatyczny zacisk zapewniający pewne trzymanie profilu
✅ Certyfikat CE i niezawodność
- • Zgodność z normami bezpieczeństwa UE; Ciągła praca 24 godziny na dobę, 7 dni w tygodniu
- • 12-24-miesięczna gwarancja; długoterminowe dostawy części zamiennych
Specyfikacja techniczna
| Zasilanie | 380v 50hz |
| Silnik głowicy piły | 2× 3KW/3000r/min |
| Ciśnienie robocze | 0,6 ~ 0,8 MPa |
| Zużycie powietrza | 60 l/min |
| Długość cięcia | Max5000mm min 280mm (Funkcja krótkiego cięcia to najkrótsze 200mm) |
| Szerokość cięcia | Maks. 150 mm |
| Maks. Nachylenie cięcia | 45°150×170 mm 90°150×345 mm |
| Maks. cięcie rur kwadratowych | 150×200mm |
| Kąt cięcia | 45 stopni 90 stopni |
| Prędkość karmienia | ciągła żywotność 0-4m/min |
| Specyfikacja brzeszczotu | ø500 × ø30 × 4,4× Z120 |
| wymiar | 6550×1300×1800 mm |
| waga | 2000kg |
| Dokładność powtarzanej stałej długości | ≤ 0,1 mm |
| Dodatek kąta cięcia przekroju | ± 3' |
| Płaskość profilu cięcia | ≤ 0,02 m |
| Chropowatość profilu cięcia | Ra12,5μm |
Kluczowe komponenty

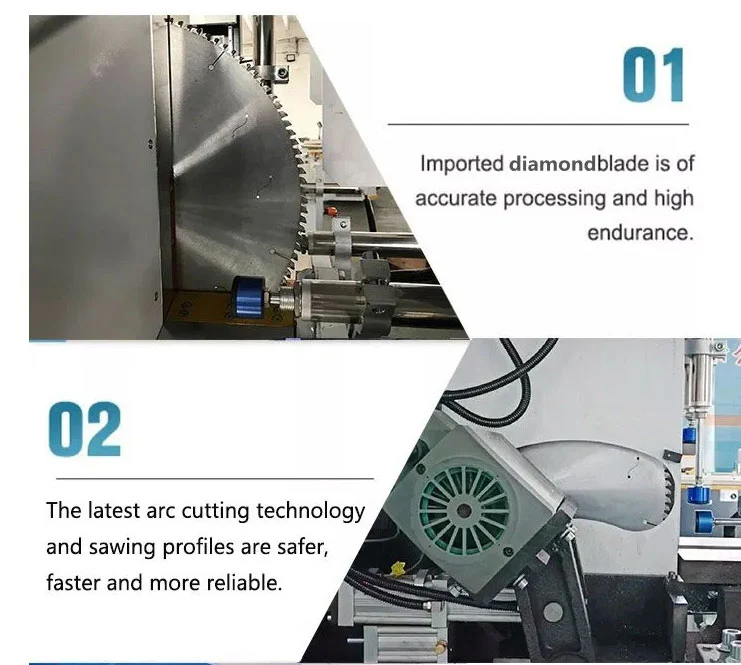

- Ostrza pił: Ostrza z importowanymi końcówkami z węglika zapewniają gładkie cięcie bez zadziorów

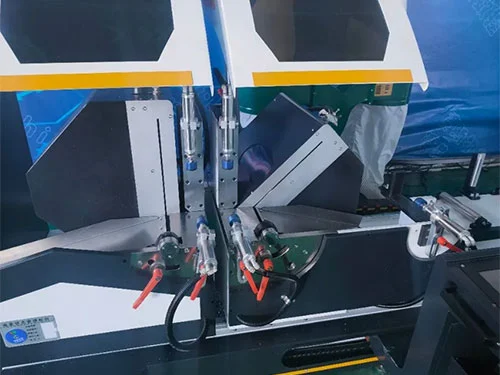

- Zaciski pneumatyczne: Zaciski poziome/pionowe do pewnego mocowania profilu
- Szyny liniowe: Tajwan Precyzyjne szyny HIWIN zapewniające płynny ruch
- Panel sterowania: Intuicyjny wyświetlacz cyfrowy lub 10-calowy ekran dotykowy CNC
- System bezpieczeństwa: Osłony zgodne z CE, wyłącznik awaryjny, zabezpieczenie przed przeciążeniem
Serwis posprzedażny
- Gwarancja: 1 rok (bezpłatne części i wsparcie techniczne)
- Instalacja: Inżynierowie dostępni do instalacji i szkoleń za granicą
- Części zapasowe: Długoterminowa dostawa po kosztach fabrycznych
- Wsparcie: Całodobowa pomoc techniczna online (rozmowa wideo, zdalna diagnostyka)
