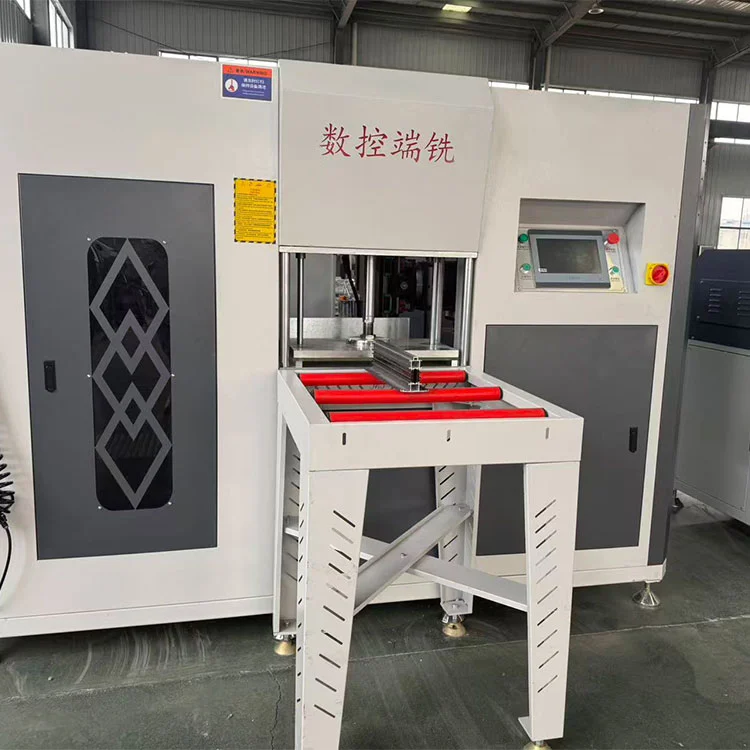

Frez końcowy wielokątowy 3+2 do słupków aluminiowych o specjalnym kształcie
Wielokątowa frezarka końcowa CNC 3+2 z osią została zaprojektowana do skomplikowanych, niestandardowych aluminiowych słupów, rygli i profili ramowych – zwłaszcza przekładek termicznych, okien systemowych i profili aluminiowych ścian osłonowych. Połączenie 3 liniowych osi serwo (X/Y/Z) + 2 osi obrotowych (pochylenie wrzeciona + obrót), wielokątowy frez końcowy 3+2 do słupka aluminiowego o specjalnym kształcie zapewnia prawdziwie wielokątowe (45° do +45°) frezowanie przy jednym ustawieniu dla specjalnych kształtów, których nie są w stanie obsłużyć standardowe maszyny 3+1. Marka Lebulang Lebulang jest jednym z producentów maszyn w Chinach. Linia do produkcji aluminium z przerwą termiczną z podwójnym nacięciem 4 + 2 osi
Ten wielokątowy frez końcowy 3+2 do słupka aluminiowego o specjalnym kształcie został zbudowany przez Lebulang Machine, chińskiego producenta z blisko 30-letnim doświadczeniem w produkcji sprzętu do obróbki okien i drzwi. Został zaprojektowany specjalnie do nieregularnych, zakrzywionych i wielokątowych aluminiowych słupów i rygli występujących w systemach przekładek termicznych, oknach systemowych i fasadach ścian osłonowych. Maszyna łączy trzy osie liniowe napędzane serwomechanizmem z dwiema osiami obrotowymi, umożliwiając przechylenie wrzeciona o ±45° i obrót w zakresie od 0° do 90°. Zakrzywione końcówki, nacięcia, czopy i rowki można wykonać jednym mocowaniem, co eliminuje konieczność ręcznego ponownego mocowania i skraca czas wymiany.

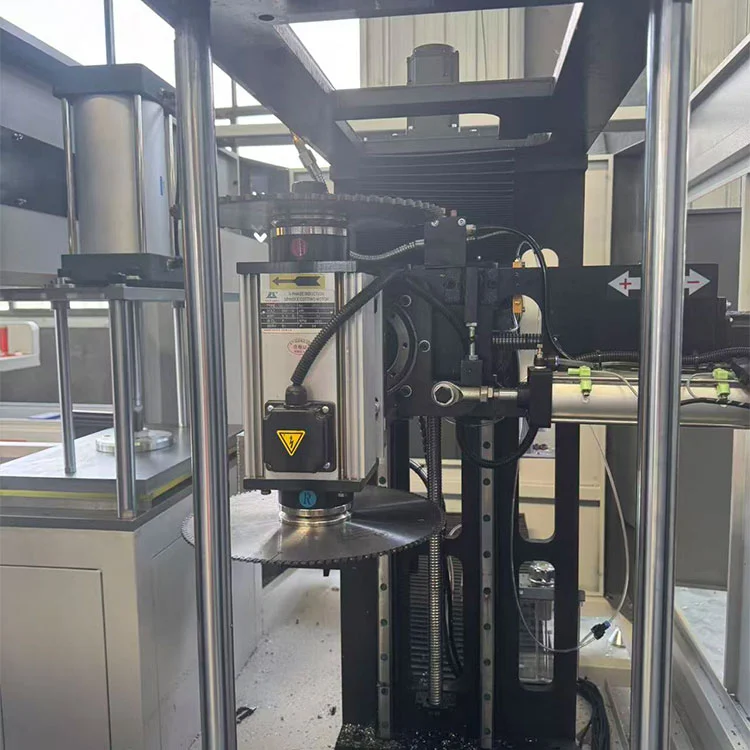

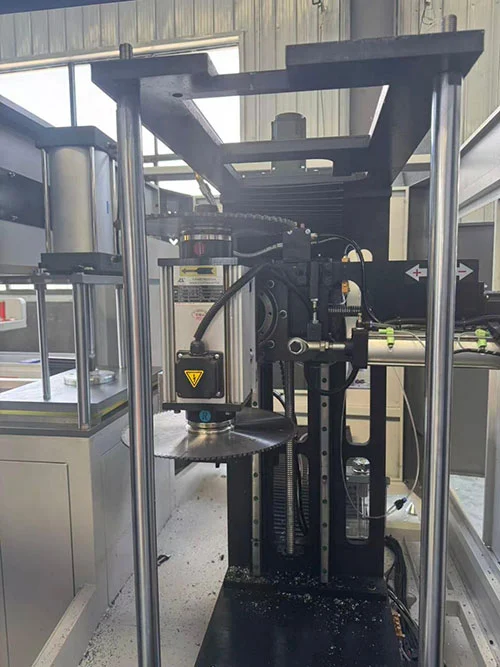

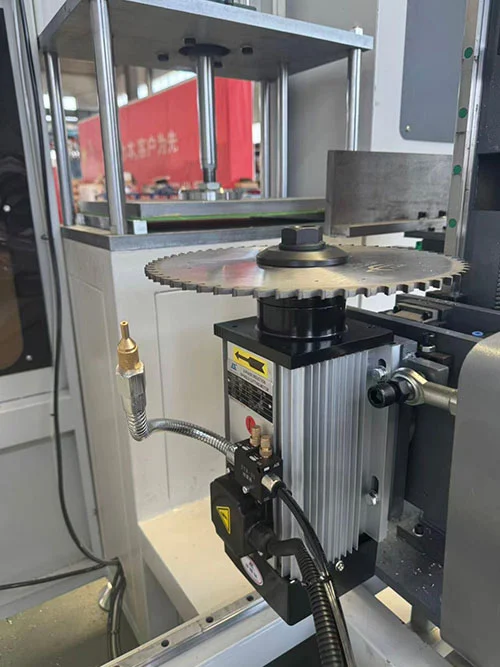

Wrzeciono o wysokim momencie obrotowym 4 kW, pracujące z prędkością 2800 obr./min, współpracuje z frezami diamentowymi o średnicy od φ250 do φ300 mm. Żeliwna rama i system prowadnic liniowych zachowują powtarzalność w granicach ±0,02 mm podczas serii produkcyjnych. Stół roboczy obsługuje od czterech do sześciu profili na cykl, a sterownik CNC przechowuje ponad 100 gotowych programów, umożliwiając szybkie przełączanie pomiędzy różnymi profilami o specjalnych kształtach. Obsługa odbywa się za pośrednictwem przyjaznego dla użytkownika 10-calowego ekranu dotykowego z programowaniem wizualnym, dzięki czemu wymagania szkoleniowe są minimalne. Całkowicie zamknięta osłona bezpieczeństwa, automatyczny układ smarowania i gumowane zaciski pneumatyczne przyczyniają się do bezpiecznej i niewymagającej konserwacji codziennej pracy.
Certyfikat CE i ISO. Obsługiwane są konfiguracje OEM i niestandardowe. Producent dostarcza tę maszynę bezpośrednio do fabryki, kładąc nacisk na łatwość konserwacji i zapewnia zdalne wskazówki dotyczące instalacji bez dodatkowych kosztów.
Frez końcowy wielokątowy 3+2 do słupków aluminiowych o specjalnym kształcie
- • Wielokątowy system CNC 3+2 osi3 osie liniowe serwo do precyzyjnego pozycjonowania;2 osie obrotowewłączaćNachylenie wrzeciona ±45° + obrót wrzeciona 0°/90°. Proceszakrzywione końce, nacięcia, czopki i rowkiw jednym przejściu — bez ręcznego ponownego mocowania.
- • Specjalny kształt zoptymalizowany pod kątem aluminiumZaprojektowany dlaszprosy nieregularne, zakrzywione i wielokątne(przekładka termiczna, okna systemowe, ściany osłonowe). Eliminuje potrzebę stosowania niestandardowych narzędzi skrawających; skraca czas konfiguracji o 60%.
- • Wysoka precyzja i wytrzymała konstrukcjaWrzeciono o wysokim momencie obrotowym 4kW (2800 obr/min) z frezami diamentowymi;rama żeliwna + prowadnice liniowezapewnićDokładność ±0,02 mmnawet w produkcji seryjnej.
- • Przetwarzanie wsadowe i wydajnośćSzeroki stół roboczy mieści4-6 profilina cykl;pełna kontrola serwa + pamięć zaprogramowanych programów (100+)umożliwia szybką zmianę pomiędzy różnymi kształtami specjalnymi.

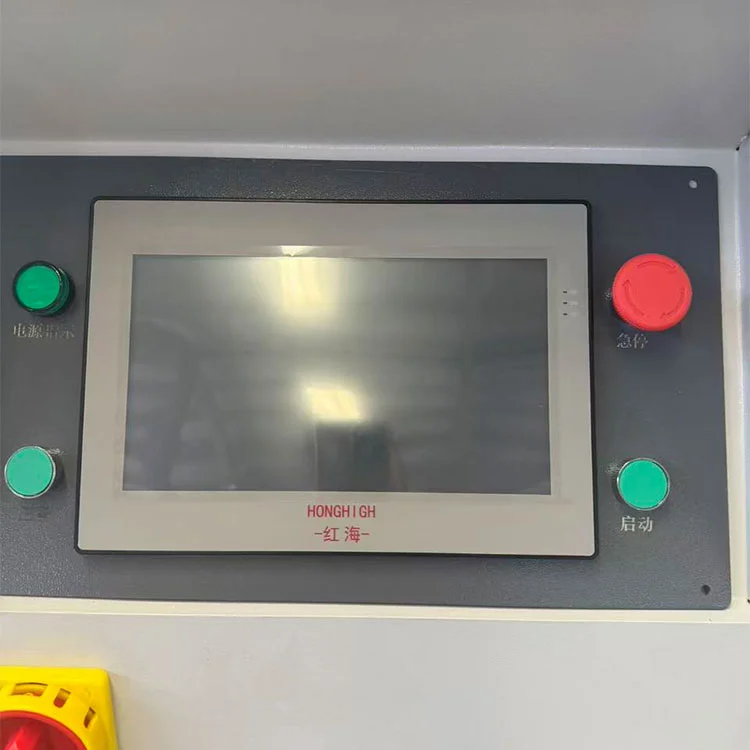

- • Przyjazna dla użytkownika obsługa10-calowy ekran dotykowy CNC (Delta/ESTUN); Interfejs angielski/chiński;proste programowanie za pomocą kodu G lub wizualne---Wymagane minimalne szkolenie.

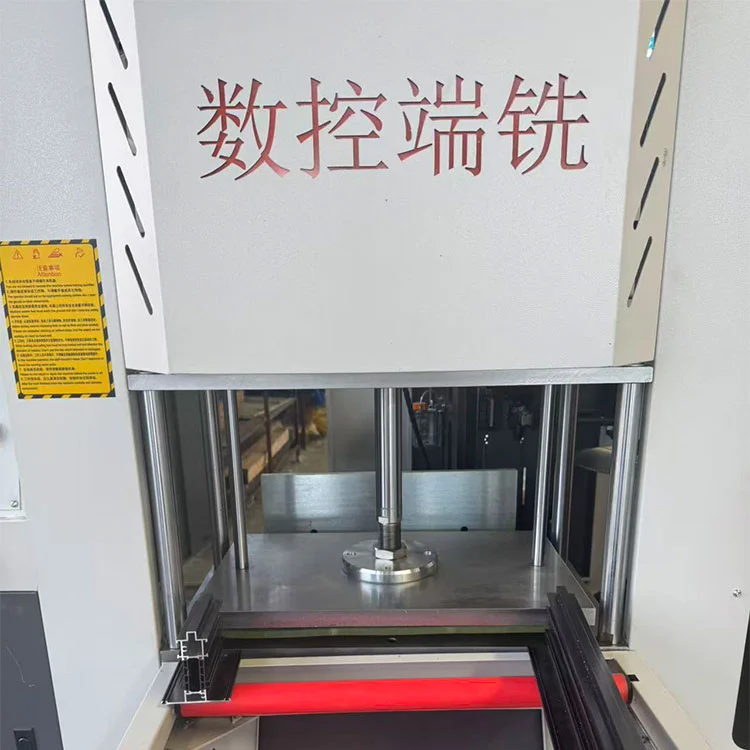

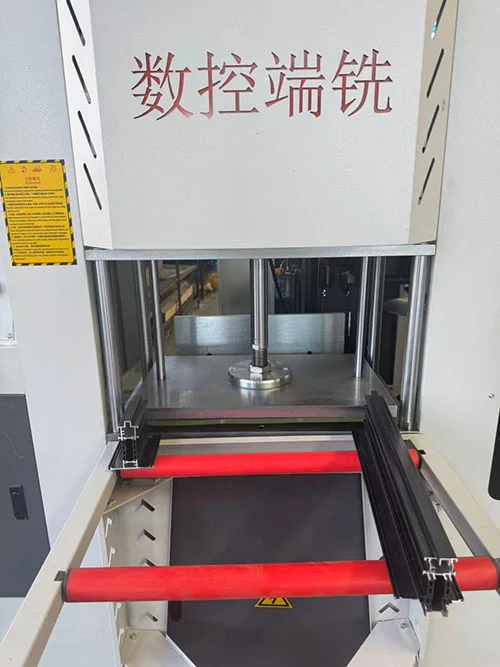

- • Bezpieczny i łatwy w utrzymaniuCałkowicie zamknięta osłona zabezpieczająca; automatyczne smarowanie; dociski pneumatyczne z gumową osłoną zapobiegają deformacji profili.
Aplikacje
- Specjalnie ukształtowane aluminiowe słupy/rygle z przekładką termiczną
- Okno i drzwi systemowekątowe profile ościeżnic/skrzydeł
- Ściana osłonowa aluminiowazłożone frezowanie czołowe i nacinanie
- Wysokiej klasy profile elewacyjne zzłącza wielokątne
Dane techniczne
- Zasilanie: 380 V/50 Hz/3 fazy (konfigurowalne)
- Całkowita moc: 5,5 kW (wrzeciono 4 kW + serwonapędy)
- Prędkość wrzeciona: 2800 obr./min
- Średnica frezu: φ250--φ300mm (diament)
- Robocze ciśnienie powietrza: 0,5-0,8 MPa
- Maksymalna głębokość frezowania: 100 mm (0°), 70 mm (45°)
- Maksymalny rozmiar profilu: W≤150mm × H≤200mm
- Wymiary maszyny: 2100 × 1100 × 1600 mm
- Waga: ≈650kg
- Certyfikacja: CE/ISO
- Produkcja i sprzedaż
Dlaczego warto wybrać tę wielokątową frezarkę końcową 3+2?
- Wszechstronność wykraczająca poza maszyny 3+1: Uchwytyspecjalne kąty i złożone kształtyinni nie mogą.
- Factory Direct z Chin: Konkurencyjna cena,2-letnia gwarancja, szybka dostawa.
- Pełne wsparcie techniczne: Szkolenia online, przewodniki wideo, dostawa części zamiennych.
Frezarka wielokątowa 3+2 — najlepsze rozwiązanie do obróbki słupów aluminiowych o specjalnych kształtach.
