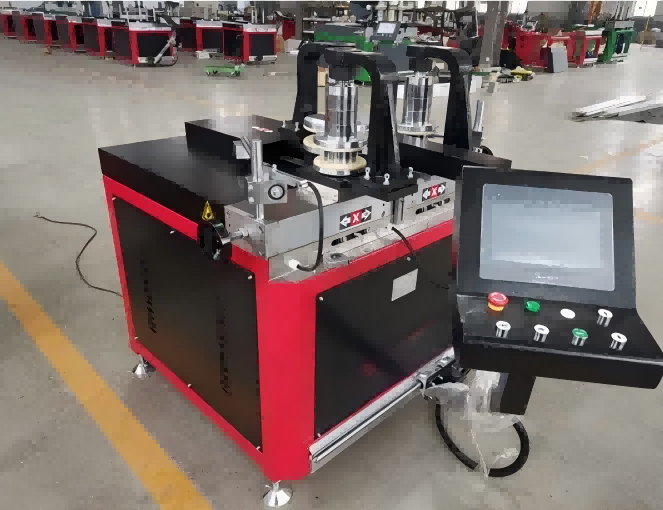

Precyzyjna maszyna do gięcia profili CNC z aluminium i PCV

Ta maszyna do gięcia profili CNC z aluminium i PCV została zaprojektowana specjalnie do wytwarzania profili architektonicznych, w tym ścian osłonowych, fasad, okien łukowych i ram okiennych z PCV. Wyposażona w 3-rolkowy zsynchronizowany system gięcia i sterowanie sterowane serwo, zapewnia gładkie, wolne od zniekształceń krzywe z dokładnością ± 0,5 mm. Kompatybilna zarówno z profilami aluminiowymi, jak i profilami PVC/UPVC, maszyna obsługuje gięcie wielopromieniowe w jednym ustawieniu, znacznie poprawiając wydajność produkcji przy jednoczesnym zmniejszeniu ilości odpadów materiałowych. Posiada certyfikat CE i jest w pełni konfigurowalny, jest idealnym rozwiązaniem do nowoczesnych zastosowań w zakresie gięcia architektonicznego.

• Kompatybilność z wieloma materiałami:TheMaszyna do gięcia profili aluminiowych CNC CNCwygina profile aluminiowe, PCV, UPVC, przekładki termiczne, stal nierdzewną i miedzianą. Zestawy narzędzi można zmieniać, aby dostosować je do różnych gatunków materiałów i przekrojów w ramach wydajności maszyny.
• 3-osiowe pozycjonowanie CNC:Serwomotory w osiach X, Y i Z napędzane są przez sterownik CNC z 10-calowym ekranem dotykowym. Dokładność pozycjonowania wynosi ±0,02 mm. Operatorzy programują kształty, łuki i krzywe złożone o wielu promieniach bezpośrednio w interfejsie lub importują dane przez USB.
• Opcje ciągu hydraulicznego:Oferowane są trzy konfiguracje stacji hydraulicznej — 20 ton, 25 ton i 40 ton — wybrane na podstawie materiału profilu, grubości ścianki i wymaganego promienia zgięcia. Pompa hydrauliczna pracuje ciszej w porównaniu ze standardowymi urządzeniami przemysłowymi.
• Zakres kształtu gięcia:Maszyna produkuje kształt C, kształt U, kształt S, pełny okrąg, elipsę, kombinacje wielu promieni i niestandardowe łuki. Pasy formujące i formy rolkowe można dostosować do przekroju profilu, aby uzyskać optymalną jakość gięcia.

Jak to działa

Ładowanie profilu

Profile aluminiowe lub PCV są umieszczane w prowadnicy podającej i bezpiecznie mocowane, aby zapobiec ześlizgiwaniu się lub skręcaniu podczas procesu gięcia.

2. Zsynchronizowane gięcie 3-rolkowe

W maszynie zastosowano trzy precyzyjne rolki:

Rolka górna – napędza profil do przodu

Dwie boczne rolki – poruszają się po trajektoriach sterowanych CNC, aby zastosować równomierny nacisk

Ten zsynchronizowany ruch zapewnia spójne tworzenie się łuku bez uszkodzeń i deformacji powierzchni.

3. Precyzja napędzana serwomechanizmem

Serwomotory sterują pozycjonowaniem rolek w czasie rzeczywistym, zapewniając dokładne sprzężenie zwrotne i powtarzalną wydajność gięcia. System CNC automatycznie kompensuje sprężynowanie materiału.

4. Programowanie wielopromieniowe

Operatorzy mogą programować wiele promieni gięcia, segmentów łuków i pełnych okręgów bezpośrednio z rysunków CAD. Maszyna wykonuje złożone krzywe bez ręcznej interwencji.

5. Produkcja ciągła

Po ustaleniu programu maszyna powtarza cykl gięcia z dużą powtarzalnością, dzięki czemu nadaje się zarówno do produkcji masowej, jak i niestandardowych projektów architektonicznych.

Przebieg procesu:

Ładowanie profilu → Wprowadzanie programu CNC → Synchronizacja 3 rolek → Pozycjonowanie serwo → Gięcie wielopromieniowe → Gotowy profil zakrzywiony

Kluczowe komponenty

Kontroler CNC:10-calowy ekran dotykowy z interfejsem użytkownika do programowania kątów zgięcia, promieni i sekwencji wielu promieni. Port USB obsługuje import i eksport programów. Sterownik zarządza ruchem osi, ciśnieniem hydraulicznym i czasem cyklu.

Stacja hydrauliczna:Dostępne w konfiguracjach 20-tonowych, 25-tonowych i 40-tonowych. Wykorzystuje importowaną pompę olejową wybraną pod kątem stabilnego ciśnienia wyjściowego i cichej pracy. Obwód hydrauliczny zawiera ciśnieniowy zawór nadmiarowy i filtr.

Formy rolkowe:Wykonane z hartowanej stali z opcjonalną powłoką PU. Powłoka zapobiega zarysowaniom i śladom na powlekanych, anodowanych lub malowanych powierzchniach profili. Zestawy form są wymienne dla różnych przekrojów profili.

Przenoszenie:Liniowe szyny prowadzące HIWIN z Tajwanu przenoszą ruchome osie. Precyzyjne przekładnie i serwomotory zapewniają dokładność pozycjonowania dla ruchów X, Y i Z.

Aplikacje

• Gięcie profili ścian osłonowych

  Architektoniczne ramy elewacyjne zakrzywione

  Profile łukowe do okien i drzwi

  Gięcie ram okien i drzwi PCV

  Gięcie okładzin aluminiowych i listew wykończeniowych

  Dekoracyjne profile wewnętrzne




Producent i gwarancja

Shandong Lebulang Precision Machinery Co., Ltd., działająca jako Lebulang Machine, produkuje urządzenia do przetwarzania aluminium i PCV w swojej fabryce w Jinan w Chinach od 1996 roku.Maszyna do gięcia profili aluminiowych CNC CNCjest dostarczany bezpośrednio z fabryki z certyfikatami CE i ISO. Roczna gwarancja obejmuje konstrukcję główną. Zdalna pomoc techniczna, filmy instalacyjne i instrukcja w języku angielskim są dostępne bez dodatkowych kosztów. Instalację na miejscu i szkolenie można zorganizować osobno. W magazynie znajdują się części zamienne, takie jak formy walcowe, pasy formujące i uszczelnienia hydrauliczne. Kolor maszyny, branding i opakowanie można dostosować w ramach umów OEM i ODM.

Często zadawane pytania

1. Czy jesteś fabryką lub firmą handlową?

Jesteśmy producentem z własnym zakładem produkcyjnym w Jinan w Chinach, działającym od 1996 roku.

2. Jak długa jest gwarancja na sprzęt?

Jeden rok na konstrukcję główną, z wyłączeniem normalnych części zużywalnych, takich jak formy walcowe i pasy formujące.

3. Jak zapewnić obsługę posprzedażną?

Zapewniamy zdalne wskazówki wideo, pomoc techniczną online i bezpłatną wymianę uszkodzonych części w okresie gwarancyjnym. Za dodatkową opłatą można zorganizować instalację, uruchomienie i szkolenie na miejscu.

4. Jak długi jest czas dostawy?

Standardowe maszyny wysyłamy w ciągu 10 do 20 dni roboczych po otrzymaniu wpłaty.

5. Jakie inne maszyny sprzedajecie?

Przecinarki do aluminium, zakuwarki do narożników aluminiowych, zgrzewarki PCV, wiertarki i frezarki CNC oraz kompletne linie do produkcji drzwi i okien.

6. Czy maszyna może wyginać profile z przekładką termiczną?

Tak. Dzięki odpowiednim pasom formującym i formom rolkowym maszyna może wyginać profile aluminiowe z przekładką termiczną, zachowując jednocześnie integralność paska izolacyjnego.
