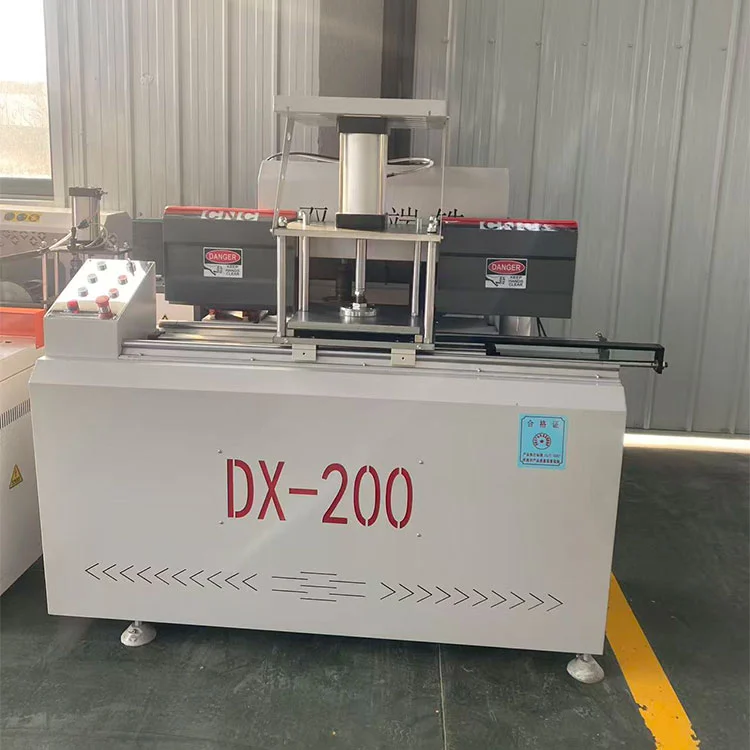

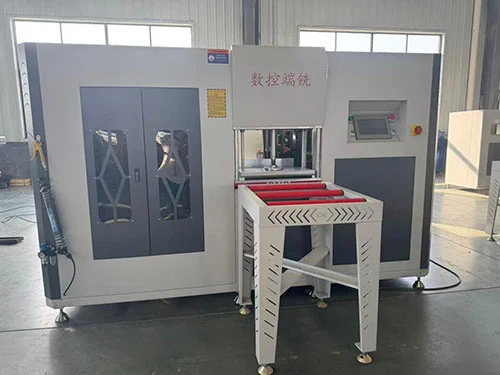

Linia do produkcji aluminium z przerwą termiczną z podwójnym nacięciem 4 + 2 osi

Ta linia do produkcji profili aluminiowych łamanych termicznie z podwójnym nacięciem 4+2 została wyprodukowana przez firmę Lebulang Machine w jej fabryce w Jinan w Chinach. Firma od 1996 roku zajmuje się produkcją wyposażenia drzwi i okien ze stopów aluminium, a linia produkcyjna sprzedawana jest bezpośrednio z fabryki. Akceptowane są konfiguracje OEM/ODM. Ten frez trzpieniowy jest przeznaczony do masowej produkcji profili z przekładką termiczną, przy użyciu dwóch niezależnych wrzecion, które tną w obu kierunkach bez jałowego skoku powrotnego. System CNC 4+2 osi pozycjonuje wrzeciona i automatycznie przełącza ich orientację pomiędzy 0° a 90°. Żeliwna podstawa, prowadnice liniowe i napędy ze śrubą kulową zapewniają dokładność pozycjonowania w granicach ±0,02 mm, a ustawieniami zarządza 7-calowy ekran dotykowy z fabrycznie załadowanymi programami.

Linia do produkcji aluminium z przerwą termiczną z podwójnym nacięciem 4 + 2 osi

• System podwójnego cięcia:Dwa niezależne wrzeciona, jedno do przodu i jedno do tyłu, umożliwiają cięcie w obu kierunkach wzdłuż profilu. Cykl frezowania nie wymaga jałowego skoku powrotnego, co skraca całkowity czas cyklu w porównaniu z maszynami jednowrzecionowymi, które tną tylko w jednym kierunku.
• Sterowanie CNC 4+2 osi:Cztery osie serwo zarządzają liniowym podawaniem i pozycjonowaniem profili; dwie dodatkowe osie obrotowe automatycznie przełączają wrzeciona pomiędzy 0° a 90°. Ten układ umożliwia frezowanie walcowo-czołowe, wycinanie czopów i nacinanie słupków, słupów wzmocnionych i profili ram bez ręcznej zmiany narzędzi.
• Kompatybilność aluminium z przekładką termiczną:Geometria ostrza i układ mocowania są przeznaczone do profili z przekładką termiczną, gdzie pasek izolacyjny musi pozostać nienaruszony, a frezowane powierzchnie muszą zapewniać ścisłe dopasowanie, aby zapewnić dobre parametry termiczne gotowego zestawu okiennego lub drzwiowego.

Linia do produkcji aluminium z przerwą termiczną z podwójnym nacięciem 4 + 2 osi

• Precyzja i stabilność:Podstawa maszyny wykonana jest z żeliwa, co zapewnia masę tłumiącą drgania podczas frezowania. Prowadnice liniowe i napędy śrubowo-toczne na osiach pozycjonowania utrzymują powtarzalność w granicach ±0,02 mm przy stałym działaniu. Dociski pneumatyczne ze szczękami pokrytymi gumą utrzymują profil pewnie, nie zostawiając śladów na jego powierzchni.

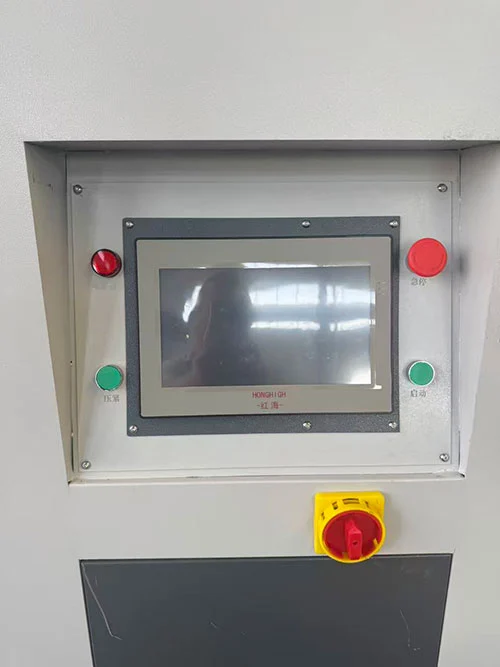

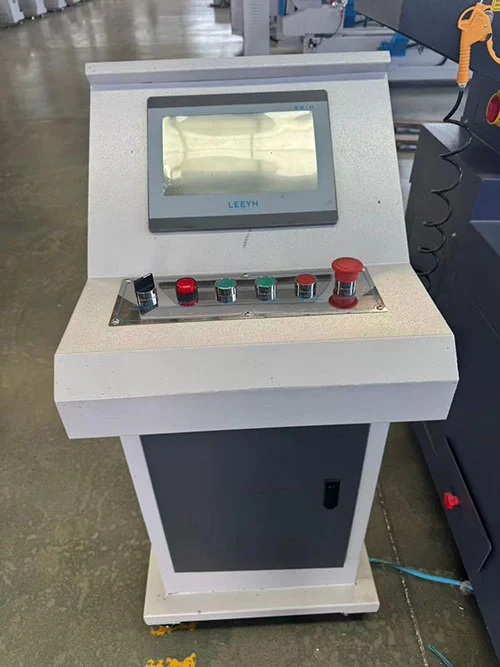

• Obsługa i programowanie:Interfejs ekranu dotykowego o przekątnej 7 cali (system CNC ESTUN lub Schneider) przechowuje często używane programy profili. Operator może przywołać ustawienie wstępne lub bezpośrednio wprowadzić nowe wymiary. Opcjonalna funkcja skanowania kodów QR może automatycznie załadować odpowiedni program obróbki, redukując czas konfiguracji i ryzyko błędów podczas wprowadzania danych.

Podwójne cięcie 4 + 2 osiowe frezarki końcowe z przerwami termicznymi Zastosowania linii produkcyjnej aluminium

• Frezowanie końcówek aluminiowych drzwi i okien z przekładką termiczną
• Obróbka czopów i wpustów profili ościeżnic i skrzydeł
• Obróbka powierzchni czołowych profili aluminiowych ścian osłonowych
• Linie do wielkoseryjnej produkcji okien aluminiowych

Jak to działa

TheLinia do produkcji aluminium z przerwą termiczną z podwójnym nacięciem 4 + 2 osiwspółpracuje z operatorem ładującym profil aluminiowy z przekładką termiczną do zacisków pneumatycznych. Sterowanie CNC 4+2 osi ustawia wrzeciona pod odpowiednim kątem (0° lub 90°) i przesuwa je wzdłuż osi liniowych w celu frezowania końcówek profili. Jedno wrzeciono wykonuje obróbkę w przejściu do przodu, a drugie wrzeciono, obracając się w przeciwnym kierunku, kończy cięcie w przejściu powrotnym — lub oba mogą obrabiać jednocześnie różne powierzchnie, w zależności od programu. Głębokość frezowania, długość czopa i wymiary rowka ustawia się za pomocą ekranu dotykowego. Działanie podwójnego cięcia oznacza, że ​​wrzeciona są włączone przez cały cykl, a profil jest gotowy do następnego etapu obróbki po zwolnieniu zacisków.

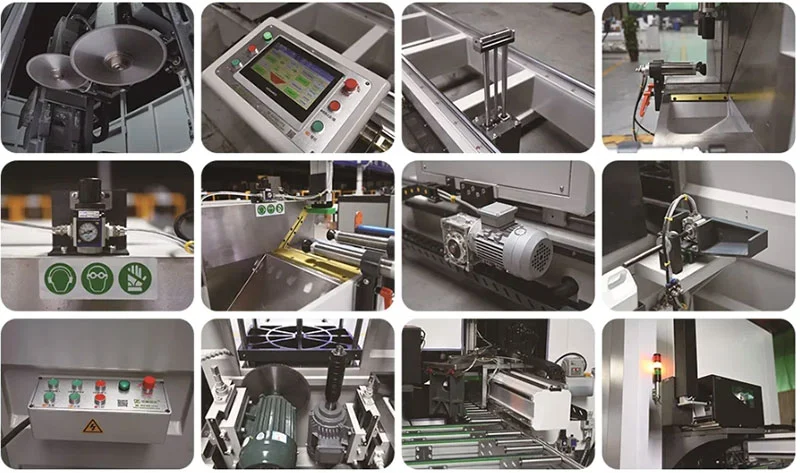

Kluczowe komponenty

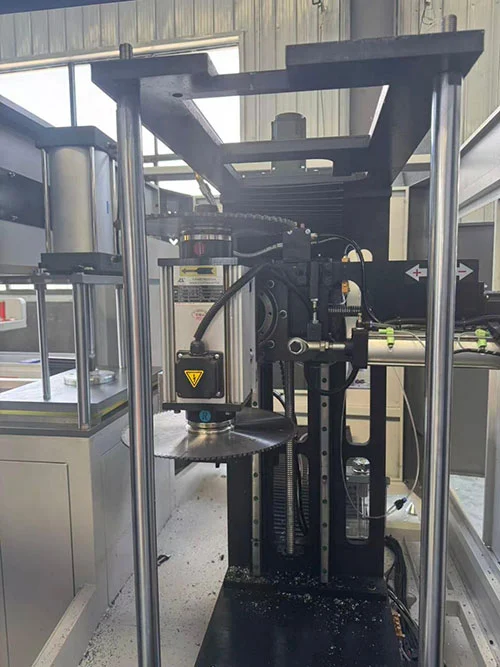

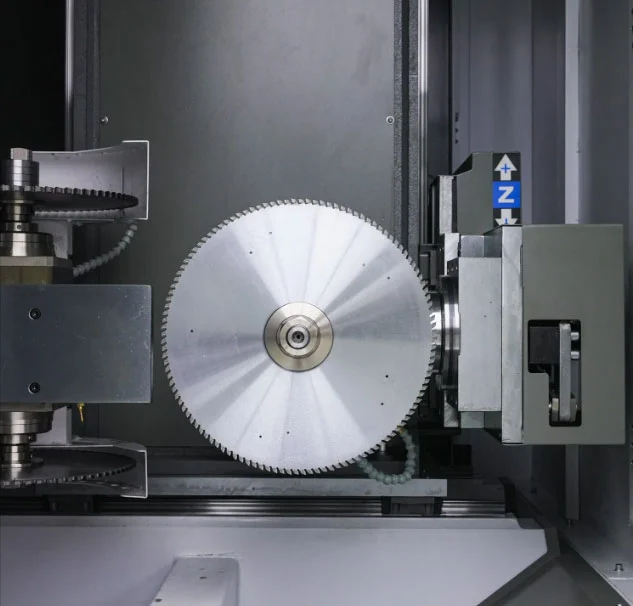

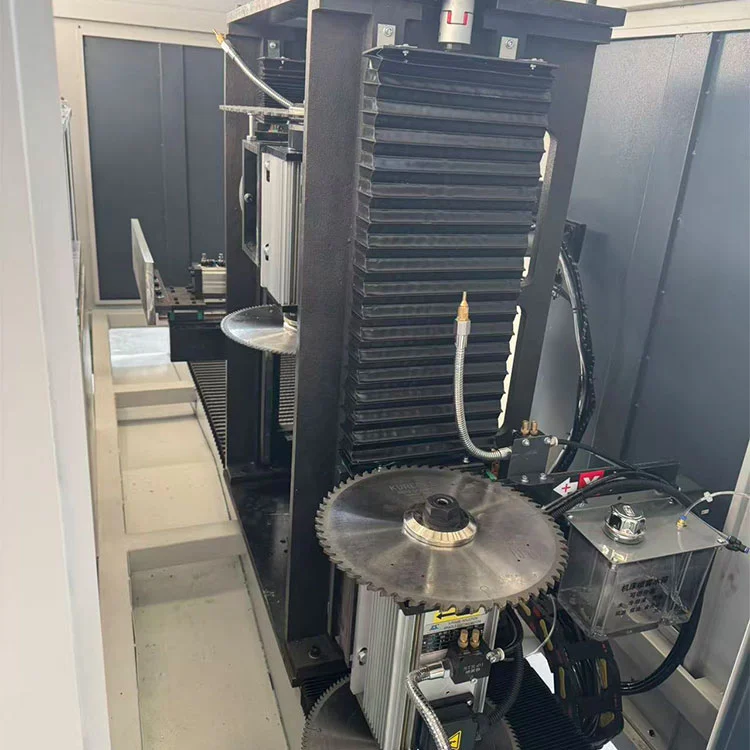

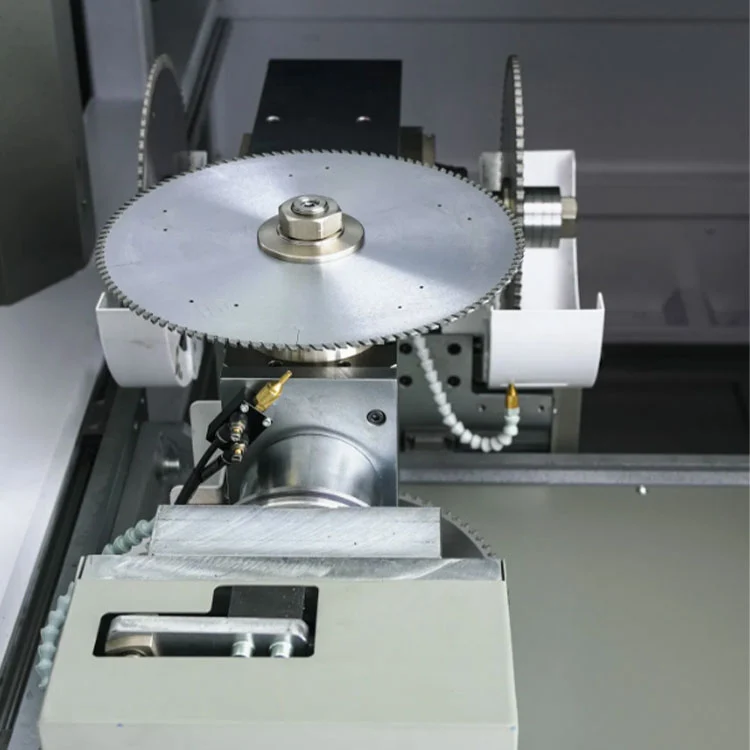

• Wrzeciona bliźniacze (2×3kW):Każdy silnik wrzeciona zapewnia 3 kW przy 2800 obr./min i współpracuje z frezami o średnicy od φ230 mm do φ350 mm. Jedno wrzeciono jest skonfigurowane do obrotu w prawo, drugie w kierunku przeciwnym do ruchu wskazówek zegara, co umożliwia obróbkę dwukierunkową bez zmiany położenia.

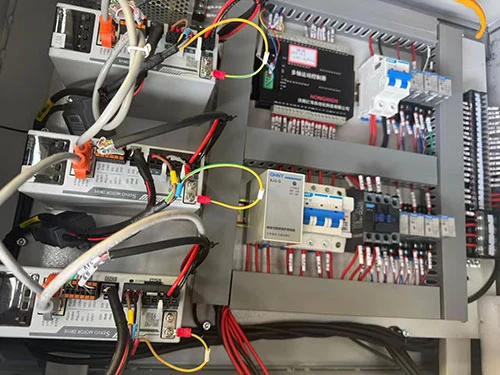

• System CNC 4+2 osiowy:Sterownik CNC (ESTUN lub Schneider) koordynuje cztery liniowe osie serwo (posuw profilu i pozycjonowanie narzędzia) oraz dwie osie obrotowe (przełączanie kąta wrzeciona). Programy można ładować przez USB, ekran dotykowy lub opcjonalny skaner kodów QR.
• Podstawa i prowadnice liniowe żeliwne:Ciężkie żeliwne łóżko zapewnia stabilny fundament. Liniowe szyny prowadzące i precyzyjne śruby kulowe zapewniają płynny, dokładny ruch osi przy minimalnym luzie.
• Zacisk pneumatyczny z gumową osłoną:Zaciski pewnie utrzymują profil podczas frezowania. Powierzchnie stykowe są wyposażone w gumowe podkładki, które zapobiegają zarysowaniu powierzchni i deformacji aluminium.
• Port odsysania pyłu:Złącze do systemu odsysania pyłu pomaga utrzymać miejsce pracy wolne od wiórów aluminiowych podczas ciągłej pracy.

Dane techniczne

• Zasilanie: 380 V / 50 Hz / 3 fazy
• Całkowita moc: 8,8 kW (silniki wrzecionowe 2 × 3 kW + serwonapędy)
• Prędkość wrzeciona: 2800 obr./min
• Średnica frezu: φ230--φ350 mm (możliwość dostosowania)
• Robocze ciśnienie powietrza: 0,5-0,8 MPa
• Maksymalna głębokość frezowania: 80 mm
• Maksymalny rozmiar profilu: szerokość ≤120 mm, wysokość ≤150 mm
• Wymiary maszyny: 1700 × 800 × 1500 mm
• Waga: ≈ 450 kg

Fabryka i obsługa posprzedażna

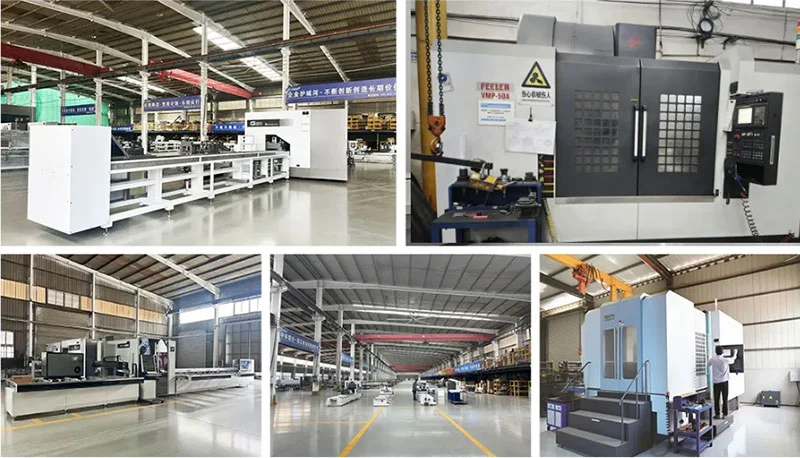

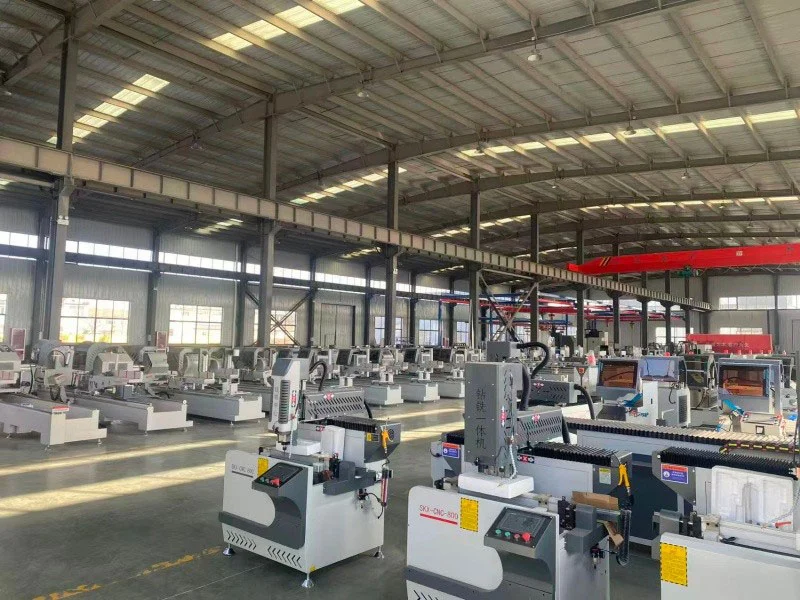

Lebulang Machine prowadzi swój zakład produkcyjny w Jinan od 1996 roku i produkuje maszyny do obróbki okien, drzwi i profili. TheLinia do produkcji aluminium z przerwą termiczną z podwójnym nacięciem 4 + 2 osiwysyłane bezpośrednio z fabryki z certyfikatami CE i ISO. Standardem jest roczna gwarancja na konstrukcję. Instrukcje instalacji zdalnej, materiały szkoleniowe i pomoc online są dostępne bezpłatnie. Materiały eksploatacyjne — noże, szczęki, uszczelki — są przechowywane w magazynie. Istnieje możliwość zorganizowania uruchomienia na miejscu.

Często zadawane pytania

P: Czy Twój sprzęt obsługuje zarówno profile okien/drzwi, jak i aluminiowe profile ścian osłonowych?

O: Tak. Nasza fabryka produkuje inteligentne maszyny do produkcji drzwi, okien i ścian osłonowych. Przykładowo stanowisko G20/G50 obsługuje obróbkę pełnoprocesową, a piły naszej marki Lebulang tną profile pod kątem od 45° do 135°. Polecamy sprzęt dostosowany do Twoich konkretnych potrzeb produkcyjnych.

P: Czy operacja jest skomplikowana? Czy potrzebuję wielu wykwalifikowanych pracowników?

Odp.: Projektujemy maszyny tak, aby można je było obsługiwać po minimalnym przeszkoleniu. System CNC przechowuje gotowe programy, a interfejs wykorzystuje proste menu. Nie jest wymagana zaawansowana wiedza programistyczna. Zapewniamy bezpłatne materiały szkoleniowe, zdalne wskazówki i filmy instalacyjne, dzięki którym Twój personel szybko osiągnie biegłość.

P: A co z dokładnością przetwarzania i długoterminową stabilnością?

Odp.: Stosujemy żeliwne korpusy maszyn, prowadnice liniowe i napędy śrubowo-toczne z serwomotorami. Podstawowe komponenty pochodzą od uznanych na całym świecie dostawców. Narzędzia z diamentowymi końcówkami i automatyczne systemy smarowania pomagają utrzymać jakość cięcia i wydłużają żywotność podzespołów, zapewniając stałą dokładność w czasie.

P: Jakie usługi posprzedażne świadczycie?

Odp.: Oferujemy całodobową pomoc techniczną online, roczną gwarancję i usługę konserwacji przez całe życie. Dostępne jest zdalne rozwiązywanie problemów za pośrednictwem połączenia wideo. Jeżeli konieczna będzie wizyta na miejscu, możemy ją zorganizować za dodatkową opłatą. Części zamienne są przechowywane w magazynie i można je szybko wysłać.
