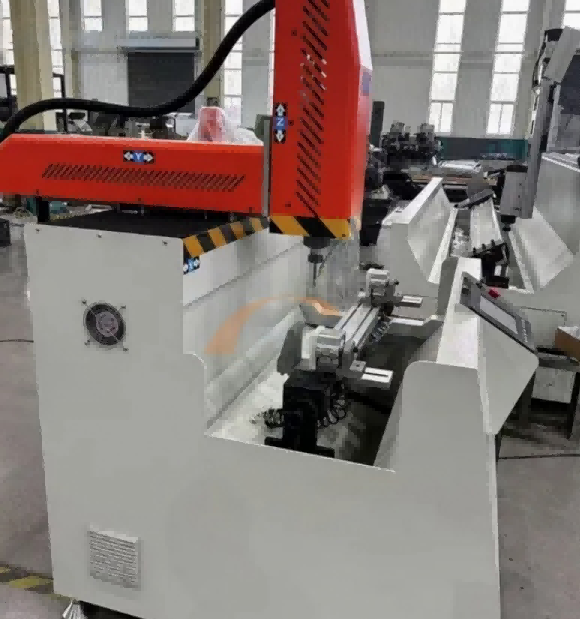

3-osiowe centrum obróbcze CNC o wysokiej sztywności 800 mm | Zaprojektowane specjalnie do przemysłowych profili aluminiowych

Podsumowanie produktu

Centrum obróbcze CNC 800 mm jest przeznaczone do przemysłowych profili aluminiowych, systemowych sekcji okien/drzwi, profili ścian osłonowych i ram z metali lekkich. Wykonuje wiercenie, frezowanie, dłutowanie, fazowanie, gwintowanie i obróbkę powierzchni w jednym mocowaniu — bez ręcznego przemieszczania pomiędzy stacjami, bez kumulacji tolerancji wynikającej z wielokrotnego mocowania. Kompaktowe wymiary, osie napędzane serwomechanizmem i wrzeciono zoptymalizowane pod kątem aluminium sprawiają, że jest to praktyczne ulepszenie w porównaniu z samodzielnymi wiertarkami, frezarkami ręcznymi i ręcznym gratowaniem.

Przegląd

W przeciwieństwie do obrabiarki VMC do obróbki stali przystosowanej do aluminium, ta maszyna rozpoczyna się od obróbki profili aluminiowych: długi materiał, cienkie ścianki, ciasne układy otworów, czyste powierzchnie czołowe, duże prędkości posuwu. Wzmocniony korpus maszyny i odciążona rama utrzymują wibracje na niskim poziomie, a elektryczne wrzeciono o dużej prędkości dokładnie usuwa aluminium bez przypalania sekcji i pozostawiania ciężkich zadziorów.

W przypadku warsztatów zajmujących się profilami o krótkiej i średniej długości, wspornikami okuć, płytami łączącymi, węzłami ram i łącznikami do ścian osłonowych, najlepszym rozwiązaniem jest skok 800 mm — długość robocza wystarczająca dla większości produkowanych części, a jednocześnie wystarczająco mała, aby zmieścić się obok linii cięcia i montażu.

Dane techniczne



Kluczowe funkcje

Konstrukcja 3-osiowa oparta przede wszystkim na aluminium — zoptymalizowana prędkość wrzeciona, logika posuwu i odprowadzanie wiórów dla profili 6061/6063

Jedno mocowanie, wiele procesów — wierć, frezuj, gwintuj, pogłębiaj, fazuj i graweruj bez przesuwania profilu

Uchylny / obrotowy stół roboczy (-90° / 0° / +90°) — powierzchnia górna i obie strony boczne obrabiane w jednym ustawieniu

Serwonapęd X/Y/Z — stabilne pozycjonowanie, powtarzalne układy otworów, płynne frezowanie konturowe

Wrzeciono elektryczne o dużej prędkości — opcje chłodzone powietrzem lub cieczą, dostosowane do obciążenia wiórami aluminiowymi

Graficzne programowanie CNC — wybierz typ otworu/gniazda, wprowadź wymiary, wygeneruj ścieżkę narzędzia; Import kodu CAD/G na życzenie

Pneumatyczne zaciski profilowe — szybkie ładowanie, pewne trzymanie, minimalne odkształcenia profili cienkościennych

Chłodzenie mgłą/natryskiem — utrzymuje chłód frezu, usuwa długie wióry aluminiowe, chroni powierzchnie anodowane lub malowane proszkowo

Kompaktowa konstrukcja przemysłowa — pasuje do sklepów okiennych, warsztatów fasadowych, producentów ram automatycznych i przetwórców profili OEM

Możliwości obróbki

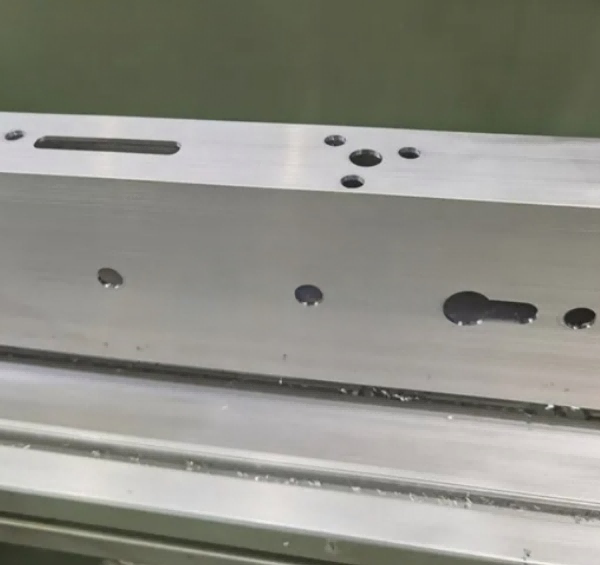

Otwory okrągłe, otwory podłużne, dziurki od klucza, otwory kwadratowe, wycięcia o specjalnych kształtach

Frezowanie czołowe i prostowanie

Frezowanie rowków, kieszenie na zawiasy, obudowy zamków, otwory na okucia

Gwintowanie (opcjonalnie gwintowanie sztywne)

Fazowanie, pogłębianie, lekkie grawerowanie

Głębokie otwory przelotowe poprzez przechylenie stołu

Krótkie profile przemysłowe, płyty wspornikowe, szyny teowe, węzły ram maszynowych

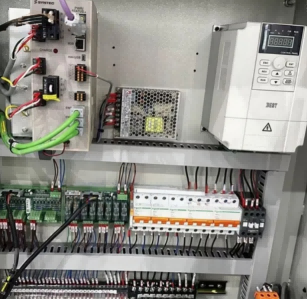

Centrum obróbcze CNC 800 mm do przemysłowych profili aluminiowych Inteligentny system sterowania CNC, łatwa obsługa dla pracowników nieprofesjonalnych

• 10-calowy wielojęzyczny sterownik CNC z ekranem dotykowym (opcjonalnie angielski, hiszpański, arabski, rosyjski)
• Wbudowana dedykowana biblioteka procesowa profili aluminiowych: wstępnie zapisane parametry złączy ścian osłonowych, otwory na zawiasy okienne, otwory montażowe wsporników solarnych, połączenie jednym kliknięciem
• Obsługa importu rysunków DXF CAD za pośrednictwem pamięci flash USB, system automatycznie generuje program obróbki NC bez skomplikowanego programowania ręcznego
• Opcjonalny zdalny moduł IoT: zdalne debugowanie online, diagnostyka usterek i statystyki danych produkcyjnych 24 godziny na dobę, 7 dni w tygodniu

Centrum obróbcze CNC 800mm do przemysłowych profili aluminiowych

Jesteśmy jednym z wiodących przedsiębiorstw z siedzibą w Jinan w Chinach, specjalizującym się w projektowaniu, produkcji i dystrybucji wysokiej jakości maszyn do drzwi okiennych z aluminium, maszyn do drzwi okiennych z PCV i maszyn do obróbki szkła. Nasza firma jest zaangażowana w dostarczanie innowacyjnych i dostosowanych do indywidualnych potrzeb rozwiązań, aby sprostać różnorodnym potrzebom naszych klientów na całym świecie.

Produkty i usługi: Oferujemy szeroką gamę maszyn do produkcji okien aluminiowych i PCV, a także rozwiązań w zakresie podwójnych szyb. Nasze produkty zostały zaprojektowane z myślą o precyzji, wydajności i trwałości, dzięki czemu nasi klienci mogą produkować wysokiej jakości okna spełniające międzynarodowe standardy.

Obecność na rynku: Nasze zaawansowane maszyny znalazły szerokie zastosowanie w Ameryce Północnej, Ameryce Południowej, Europie, na Bliskim Wschodzie i w innych regionach. Nasza globalna obecność jest dowodem naszego zaangażowania w jakość i satysfakcję klienta.

Badania i Rozwój: kładziemy duży nacisk na badania i rozwój. Nasz oddany zespół badawczo-rozwojowy niestrudzenie pracuje nad wprowadzaniem innowacji i udoskonalaniem naszej oferty produktów.

Możliwości dostosowywania:Rozumiejąc, że każdy klient ma unikalne wymagania, oferujemy rozwiązania dostosowane do konkretnych potrzeb produkcyjnych.

Dlaczego warto wybrać to centrum CNC o profilu 800 mm

Większość warsztatów nie potrzebuje 6-metrowej maszyny bramowej, aby rozpocząć obróbkę profili aluminiowych. Potrzebują maszyny, która jest dokładna, łatwa w programowaniu, tania w obsłudze i nie zmienia wspornika 300 mm w pracę wymagającą 3 stanowisk. To centrum o średnicy 800 mm eliminuje etap ponownego mocowania, skraca szkolenie operatorów i zapewnia spójność układu otworów we wszystkich partiach.

W porównaniu z obróbką ręczną:

Mniej ustawień = mniej stosów tolerancji

Jeden program = powtarzalne części

Jedno mocowanie = kwadratowe otwory, wyrównane szczeliny, czyste powierzchnie czołowe

Jeden operator = wiercenie + frezowanie + gwintowanie w tym samym cyklu

Sterowanie i oprogramowanie

Interfejs CNC jest przeznaczony do pracy z profilami, a nie dla mechaników znających już G-kod. Operatorzy wybierają operację — otwór, szczelinę, kieszeń, gwint, przejście frezarskie — wprowadzają rozmiar i położenie, a system obsługuje ścieżkę narzędzia. Dla zaawansowanych użytkowników obsługiwany jest import rysunków CAD i kodów G, a na życzenie maszynę można zintegrować z oprogramowaniem okienno-drzwiowym/ścian osłonowych lub eksportem danych ERP.

Oprzyrządowanie i chłodzenie

Aluminium wymaga ostrych narzędzi, prawidłowego kąta natarcia i szybkiego odprowadzania wiórów. Maszyna obsługuje frezy palcowe z węglików spiekanych, kombinacje wiertarko-frezarskie, tuleje zaciskowe do gwintowania, końcówki do grawerowania i zespoły brzeszczotów. Chłodzenie mgłą zapobiega przywieraniu wiórów do frezu; Chłodzenie zalewowe jest dostępne dla cięższych sekcji.

Zaciskanie i trzymanie robocze

Zaciski pneumatyczne utrzymują profil w stosunku do punktu odniesienia, nie miażdżąc cienkich ścianek. Stacje mocowania można zmieniać w celu uzyskania różnych wysokości i szerokości sekcji. Opcjonalnie dostępne są szczęki niestandardowe do profili systemowych, profili z przekładką termiczną i profili niestandardowych.

Jakość i sztywność

Kluczowe struktury są odprężane, aby zmniejszyć długoterminowe zniekształcenia. Prowadnice liniowe i śruby kulowe są wybierane pod kątem powtarzalnego pozycjonowania, a nie tylko maksymalnej prędkości. Rezultatem jest stabilna dokładność w całej serii — a nie tylko dobra pierwsza część.

Pakowanie i dostawa

Obudowa ze sklejki / folia stretch + taśma stalowa na eksport

W zestawie instrukcja obsługi i film szkoleniowy w języku angielskim

Zdalne wskazówki dotyczące instalacji i szkolenie w zakresie programu

Obsługiwana nazwa modelu OEM/ODM, kolor i etykieta

MOQ: 1 zestaw

Czas realizacji: 10–30 dni roboczych w zależności od konfiguracji

Obsługa posprzedażna

Gwarancja 12–24 miesięcy według konfiguracji

Dożywotnia zdalna pomoc techniczna

Dostawa części zamiennych i materiałów eksploatacyjnych

Usługa na miejscu dostępna dla wybranych rynków

Opcjonalna obsługa języka angielskiego/chińskiego/hiszpańskiego/rosyjskiego/arabskiego

Często zadawane pytania

Czy można nim ciąć stal lub nierdzewkę?

Jest zoptymalizowany do obróbki aluminium i PVC/stopów lekkich. Sporadycznie możliwe jest wykonanie cienkich części ze stali miękkiej przy właściwym oprzyrządowaniu i zmniejszonym posuwie, ale nie jest to centrum obróbcze stali.

Czy 800mm wystarczy do długich profili ścian osłonowych?

W przypadku słupów o pełnej długości 6 m nie – wymagają one środka profilu o długim skoku. Jednak w przypadku obrobionych węzłów, detali końcowych, wsporników i krótkich odcinków idealnym rozwiązaniem jest 800 mm.

Czy może dotykać wątków?

Tak. Gwintowanie sztywne jest opcjonalne w zależności od systemu sterowania i wrzeciona.

Jak trudno jest się uczyć?

Nowy operator może wykonywać standardowe prace związane z otworami/szczelinami po krótkim szkoleniu wideo. Złożone frezowanie 3D wymaga doświadczenia CAD/CAM.

Czy obsługujesz niestandardowe urządzenia?

Tak. Wyślij przekrój profilu, układ otworów i wielkość partii; proponujemy zaciski, narzędzia i układ cykli.
