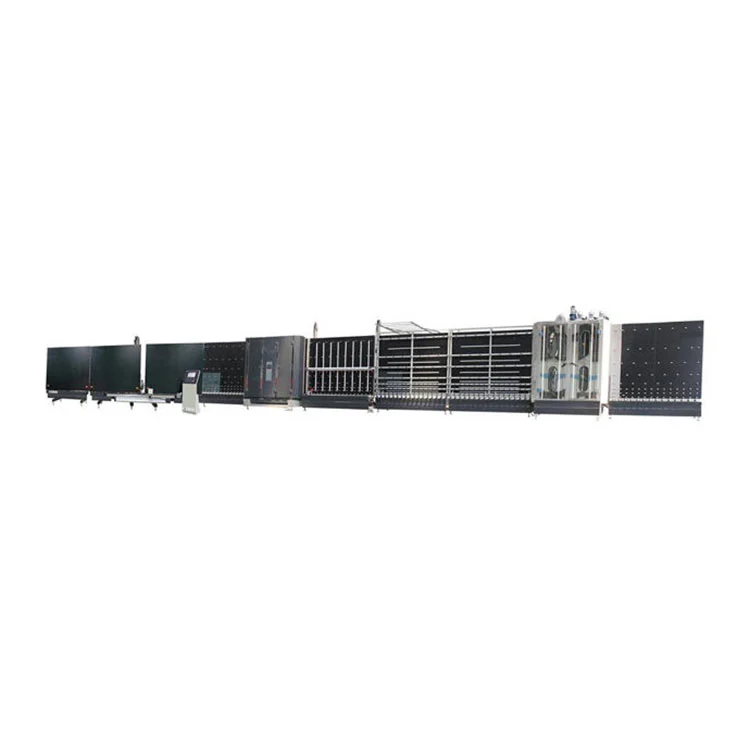

2500 Pionowa pralka i suszarka do szkła izolowanego

Podstawowe funkcje

1. Sterowanie PLC za pomocą ekranu dotykowego HMI:Całość2500 Pionowa pralka i suszarka do szkła izolowanegozarządza się poprzez pojedynczy interfejs ekranu dotykowego. Operatorzy mogą ustawić prędkość prania, temperaturę wody, temperaturę suszenia i kierunek przenośnika z panelu. Wskaźniki stanu w czasie rzeczywistym pokazują stan pracy każdej sekcji, a komunikaty alarmowe pojawiają się, jeśli parametry odbiegają od ustawionych zakresów.
2. Wsparcie dla podwójnych i potrójnych szyb:Linia przetwarza pojedyncze tafle szkła, a także zmontowane szyby zespolone dwu- i trzyszybowe. Zmiana rozmiaru odbywa się poprzez regulację prowadnic przenośnika i wybranie zapisanego zestawu parametrów dla nowych wymiarów szkła.
3. Automatyczne rozpoznawanie folii Low-E:Czujniki optyczne na wejściu do sekcji myjącej wykrywają powierzchnie ze szkła powlekanego i niskoemisyjnego. System może regulować docisk szczotek lub ostrzegać operatora, jeśli szyba zostanie załadowana powlekaną stroną zwróconą w złym kierunku, pomagając zapobiec uszkodzeniu powłoki podczas cyklu mycia.
4. Elementy do obsługi szkła:Importowane przyssawki w połączeniu z generatorem podciśnienia zapewniają siłę chwytającą niezbędną do podnoszenia i pozycjonowania tafli szkła podczas przenoszenia pomiędzy etapami mycia, suszenia i montażu.
5. Konstrukcja odporna na korozję:Zewnętrzne panele ochronne są poddawane elektrostatycznemu natryskiwaniu tworzyw sztucznych. Elementy sekcji czyszczenia wewnętrznego mające kontakt z wodą wykonane są ze stali nierdzewnej 304 i innych materiałów odpornych na korozję.
6. Komponenty elektryczne pochodzące z międzynarodowych źródeł:Styczniki, przekaźniki, czujniki i napędy są dostarczane przez uznanych międzynarodowych producentów, a numery części i specyfikacje są udokumentowane w instrukcji obsługi maszyny, co ułatwia ponowne zamawianie.
7. Poszerzona sekcja tłoczenia:Obszar prasowania ma szerokość 450 mm, co zapewnia operatorom wystarczającą przestrzeń do przeprowadzania rutynowych kontroli bez usuwania otaczających osłon lub paneli.
8. Konstrukcja typu flip-open dla części eksploatacyjnych:Panele sekcji prasującej są odchylane i można je otworzyć bez użycia narzędzi, zapewniając bezpośredni dostęp do często wymienianych elementów, takich jak uszczelki i rolki prowadzące.

Dane techniczne

Przebieg pracy

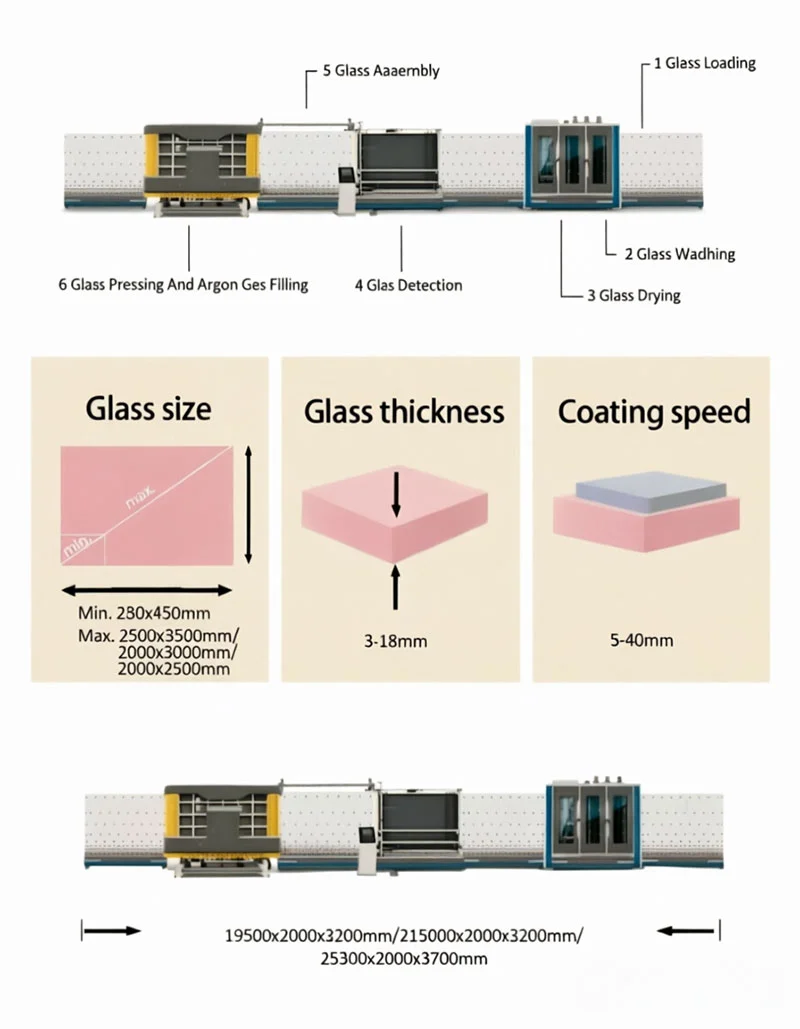

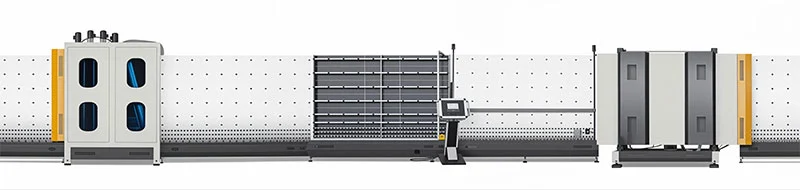

The2500 Pionowa pralka i suszarka do szkła izolowanegoprzetwarza szkło w orientacji pionowej od wejścia do wyjścia. Tafle szkła wchodzą na końcu załadunku, gdzie czujniki optyczne wykrywają wymiary i identyfikują wszelkie powlekane powierzchnie. Sekcja mycia wykorzystuje obrotowe walce szczotek i dysze natryskowe zasilane podgrzaną wodą do czyszczenia obu szklanych powierzchni. Końcowe płukanie wodą zdemineralizowaną usuwa wszelkie pozostałości detergentu i minerałów. Po spłukaniu szkło przechodzi przez komorę suszenia gorącym powietrzem, gdzie noże powietrzne o dużej prędkości wydmuchują ogrzane powietrze po powierzchni, mając na celu całkowite wysuszenie zarówno powierzchni czołowych, jak i krawędzi. Szkło opuszcza sekcję suszenia gotowe do montażu przekładek i prasowania. Kierunek przenośnika można ustawić od lewej do prawej lub od prawej do lewej, w zależności od układu podłogi w fabryce.

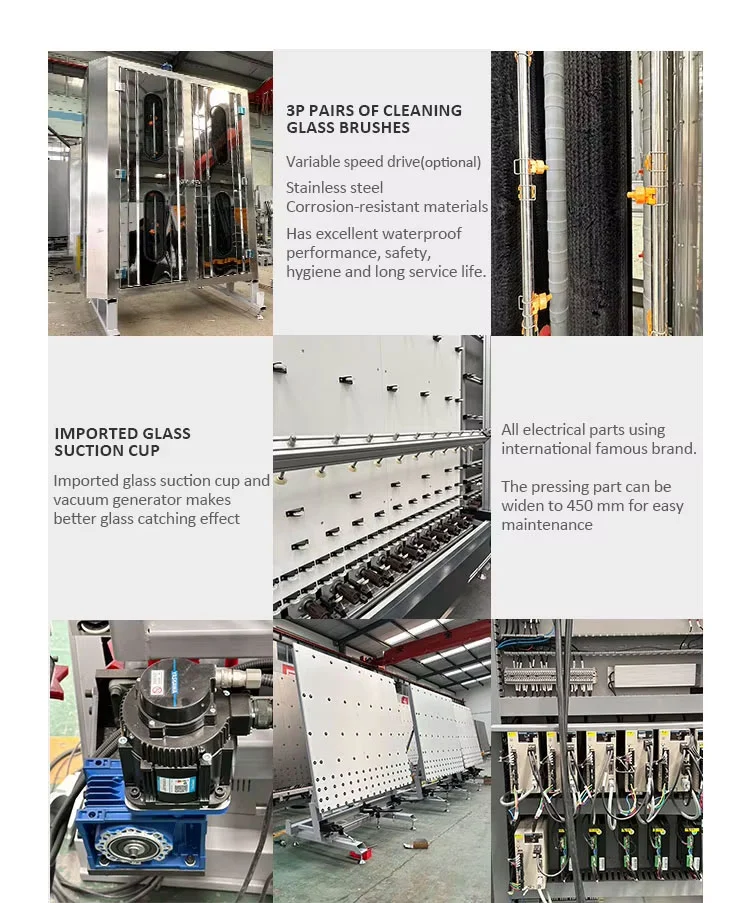

Kluczowe komponenty

• Ekran dotykowy i sterownik PLC:Sterownik przemysłowy z kolorowym wyświetlaczem do ustawiania i monitorowania wszystkich parametrów maszyny. Pamięć receptur umożliwia przywołanie ustawień dla różnych rozmiarów i typów szkła.
• Wałki szczotkowe i dysze natryskowe:Pędzle z nylonowym włosiem z możliwością regulacji wysokości i nacisku. Dysze płaskostrumieniowe ze stali nierdzewnej dostarczają wodę na całą szerokość szyby.
• Komora mycia ze stali nierdzewnej 304:Wszystkie zwilżone powierzchnie w sekcji czyszczącej są wykonane ze stali nierdzewnej klasy 304, która jest odporna na korozję spowodowaną wodą i środkami czyszczącymi.
• Zespół noża powietrznego:Precyzyjne noże powietrzne połączone z systemem cyrkulacji gorącego powietrza z elektrycznymi elementami grzejnymi. Szczelina noża powietrznego dostosowuje się do grubości szkła.
• Przyssawki i system próżniowy:Importowane gumowe przyssawki w połączeniu z generatorem podciśnienia do przenoszenia szkła pomiędzy sekcjami.
• Panel elektryczny:Komponenty pochodzące od międzynarodowych marek, umieszczone w pyłoszczelnej obudowie z wyraźnymi etykietami i schematem połączeń wydrukowanym wewnątrz drzwi.

Producent i gwarancja

Shandong Lebulang Precision Machinery Co., Ltd., działająca jako Lebulang Machine, produkuje sprzęt do obróbki szkła i okien w swoim zakładzie w Jinan od 1996 roku. Firma zajmuje się badaniami i rozwojem, obróbką komponentów, montażem, testowaniem i sprzedażą w ramach jednej organizacji. The2500 Pionowa pralka i suszarka do szkła izolowanegojest zbudowany w ramach tego zintegrowanego systemu i dostarczany bezpośrednio z fabryki. Obowiązują certyfikaty CE i ISO 9001. Roczna gwarancja obejmuje konstrukcję główną. W cenę wliczona jest zdalna pomoc techniczna i wskazówki dotyczące obsługi. Części zamienne są magazynowane i mogą być wysyłane w ramach regularnych przesyłek towarowych. Za dodatkową opłatą można zorganizować instalację i uruchomienie na miejscu.

Często zadawane pytania

P1: Czy to urządzenie może bezpiecznie myć szkło niskoemisyjne lub powlekane?

O:2500 Pionowa pralka i suszarka do szkła izolowanegozawiera czujniki automatycznego rozpoznawania folii, które wykrywają powierzchnie niskoemisyjne i inne powlekane powierzchnie. Docisk szczotki można regulować. Opcjonalnie dostępne są zestawy szczotek z miękkim włosiem. Przy prawidłowym ustawieniu parametrów powłoka nie ulega uszkodzeniu podczas prania.

P2: Jaki jest maksymalny rozmiar szkła, jaki może obsłużyć ten model?

Odp.: Maksymalny rozmiar szkła wynosi 2500 mm szerokości i 3000 mm wysokości i obejmuje wielkoformatowe panele stosowane w komercyjnych ścianach osłonowych i ponadwymiarowe przeszklenia w budynkach mieszkalnych.

P3: Czy można regulować kierunek pracy?

O: Tak. Przenośnik obsługuje pracę dwukierunkową — od lewej do prawej lub od prawej do lewej — którą można wybrać za pomocą panelu sterowania. Dzięki temu maszynę można dopasować do różnych układów fabryki bez fizycznych modyfikacji.

P4: Czy zapewniacie instalację i wsparcie techniczne?

Odp.: Do każdej maszyny dołączona jest instrukcja obsługi w języku angielskim i samouczki wideo. W przypadku pytań związanych z konfiguracją, rozwiązywaniem problemów i konserwacją dostępna jest zdalna pomoc techniczna. Instalacja na miejscu przez inżyniera może być zorganizowana jako osobna usługa.

P5: Jak upewnić się, że szkło jest całkowicie suche?

Odp.: Sekcja suszenia wykorzystuje system cyrkulacji gorącego powietrza w połączeniu z precyzyjnymi nożami powietrznymi umieszczonymi nad i pod ścieżką szkła. Pionowa orientacja pomaga grawitacji ściągać wodę w dół, a strumień ogrzanego powietrza odparowuje pozostałą wilgoć z obu powierzchni i krawędzi, zanim szkło dotrze do etapu montażu.
