2000 Pionowa prasa susząca CNC do maszyn ze szkłem izolowanym i hartowanym

Podstawowe funkcje

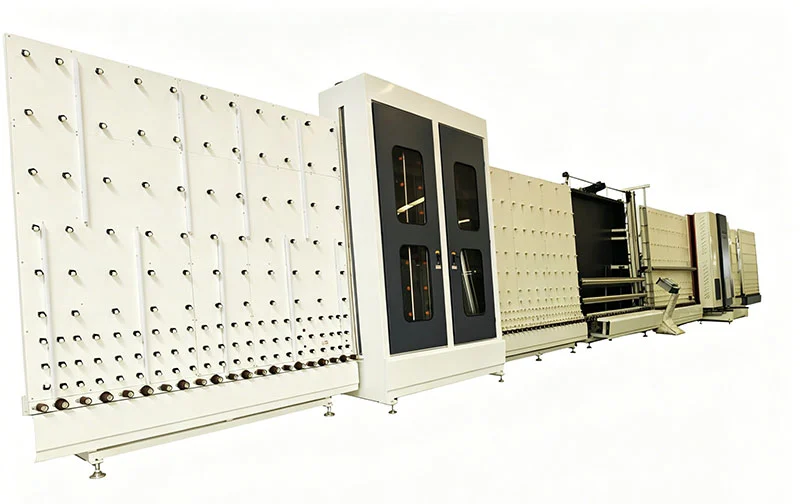

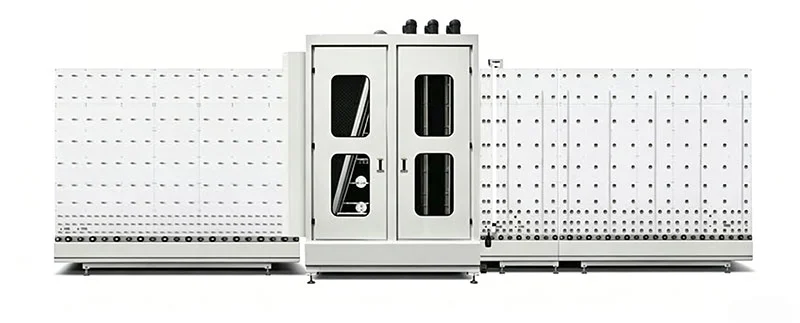

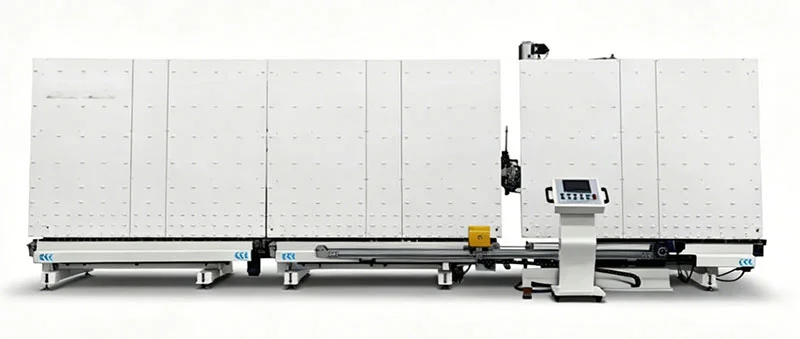

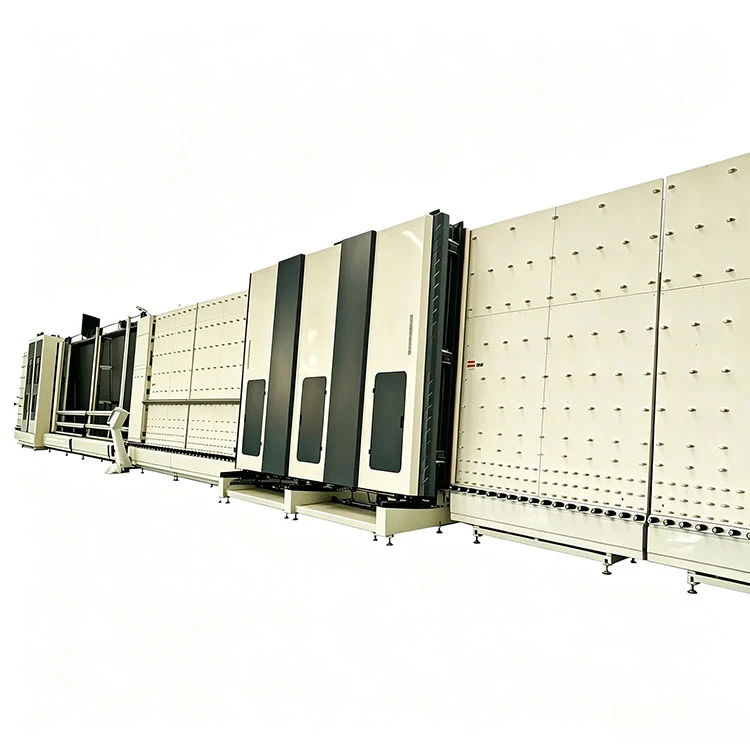

The2000 Pionowa prasa susząca CNC do maszyn ze szkłem izolowanym i hartowanymjest zbudowany wokół pionowej konstrukcji transportowej, która umożliwia grawitacyjne odprowadzanie wody podczas etapów mycia i płukania oraz pomaga utrzymać powierzchnię szklaną wolną od resztek kropel przed suszeniem.

1. Mycie, suszenie i prasowanie w jednej linii:Trzy etapy są rozmieszczone sekwencyjnie na jednej ścieżce przenośnika. Tafle szkła wchodzą na końcu załadunku i wychodzą jako prasowane szyby zespolone lub oczyszczone pojedyncze szyby. Nie jest wymagane ręczne przesyłanie pomiędzy stacjami. Układ pionowy zajmuje mniej miejsca na podłodze niż równoważny układ poziomy.
2. Sterowanie za pomocą ekranu dotykowego CNC:Przemysłowy ekran dotykowy pełni rolę interfejsu operatora. Parametry dla różnych rodzajów szkła – czas mycia, temperatura suszenia, ciśnienie prasowania i prędkość przenośnika – można zapisać jako nazwane receptury i przywołać je z pamięci. System rejestruje alarmy i wyświetla kody usterek na ekranie.
3. Mycie wysokociśnieniowe z recyrkulacją:Dwurzędowe dysze natryskowe dostarczają wodę pod regulowanym ciśnieniem do obu szklanych powierzchni. Wielowarstwowy system filtracji wychwytuje cząsteczki i umożliwia recyrkulację tej samej wody. Średnie zużycie wody wynosi około 0,8 m³ na godzinę, a elementy filtrujące są dostępne do czyszczenia bez większego demontażu.
4. Suszenie ogrzanym powietrzem:Sekcja suszenia wykorzystuje zamkniętą komorę gorącego powietrza o zakresie temperatur od 40°C do 120°C z płynną regulacją. Powietrze przepływa przez grzejniki i kierowane jest na powierzchnię szkła za pomocą noży powietrznych. Komora jest uszczelniona, co zapobiega przedostawaniu się kurzu, dzięki czemu wysuszone szkło nie ulega ponownemu zanieczyszczeniu przed prasowaniem.

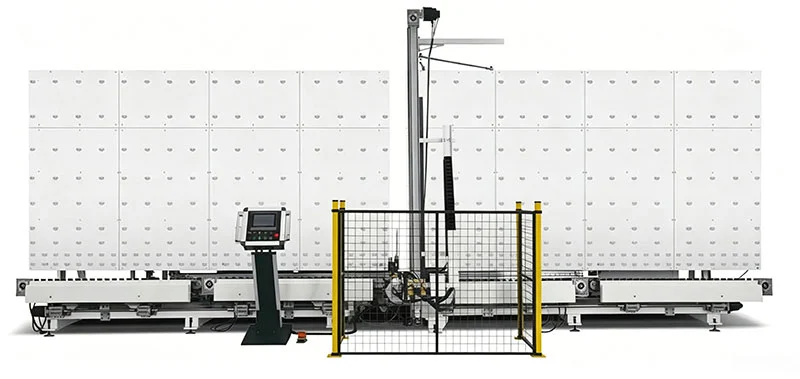

5. Stacja prasowania hydraulicznego:Siła docisku generowana jest przez cylinder hydrauliczny z możliwością regulacji ciśnienia w zakresie od 0,2 MPa do 1,2 MPa. Prędkość prasy i czas przetrzymywania są programowalne. W przypadku szkła hartowanego rampę dociskową można ustawić na łagodniejszy profil, aby zmniejszyć ryzyko stłuczenia.
6. Dostęp do kompilacji i konserwacji:Rama wykonana jest z pogrubionej blachy ze stali węglowej. Łożyska, uszczelki i rolki szczotkowe są przeznaczone do pracy ciągłej. Panele serwisowe po bokach każdej sekcji zapewniają dostęp do pomp, filtrów i silników dmuchaw bez konieczności demontażu konstrukcji przenośnika.
7. Kompatybilność typu szkła:Linia obsługuje szkło izolacyjne, szkło hartowane, panele architektoniczne i szkło do ścian osłonowych. Minimalne i maksymalne wymiary to odpowiednio 280×450 mm i 2000 mm szerokości. Przetwarzanie standardowe i niestandardowe jest obsługiwane poprzez dostosowanie przechowywanych zestawów parametrów.

Dane techniczne

Wszystkie parametry wymienione poniżej dla2000 Pionowa prasa susząca CNC do maszyn ze szkłem izolowanym i hartowanymsą weryfikowane podczas testów fabrycznych przed wysyłką. Do każdego zamówienia dołączany jest raport z kontroli przed dostawą.

Przepływ pracy liniowej

Tafle szkła przesuwają się przez2000 Pionowa prasa susząca CNC do maszyn ze szkłem izolowanym i hartowanymw ciągłej orientacji pionowej. Na stanowisku załadunku operator umieszcza szybę na przenośniku. Pierwsza sekcja polega na myciu obu powierzchni wodą obiegową poprzez dwurzędowe dysze natryskowe, po czym następuje płukanie świeżą wodą. Następnie szkło trafia do ogrzewanej komory suszącej, gdzie noże powietrzne kierują gorące powietrze na powierzchnię. Po wyschnięciu szkło trafia na stację prasowania. W przypadku szyb zespolonych ramka dystansowa – już pokryta pierwotnym uszczelniaczem – jest umieszczana pomiędzy dwiema szybami, a prasa hydrauliczna łączy je ze sobą pod kontrolowanym ciśnieniem. Pojedyncze tafle szkła hartowanego mogą przechodzić przez linię ze stacją tłoczenia ustawioną w trybie obejściowym. Gotowe szkło opuszcza miejsce rozładunku.

Kluczowe komponenty

• Ekran dotykowy CNC i sterownik PLC:Kontroler klasy przemysłowej z kolorowym wyświetlaczem. Przechowuje wiele przepisów na szkło. Wyświetla w czasie rzeczywistym status każdej sekcji i rejestruje historię alarmów.
• Dysze natryskowe i filtracja:Dysze płaskostrumieniowe ze stali nierdzewnej rozmieszczone w podwójnych rzędach. Trójstopniowy system filtrów — grube sito, drobne oczka i węgiel aktywny — oczyszcza recyrkulowaną wodę, zanim powróci ona do obwodu zraszającego.
• Jednostka grzewcza i susząca:Elektryczne elementy grzejne umieszczone w szczelnej komorze. Noże powietrzne są rozmieszczone tak, aby pokrywały całą szerokość szkła. Czujniki temperatury przesyłają sygnał zwrotny do sterownika PLC w celu sterowania w pętli zamkniętej.
• Cylinder prasy hydraulicznej:Siłownik hydrauliczny dwustronnego działania z przetwornikiem ciśnienia. Siłę nacisku, czas rampy i czas trzymania ustawia się na ekranie dotykowym.
• System przenośników:Zmotoryzowane rolki z gumowanymi powierzchniami transportują szkło. Prędkość można regulować w zakresie od 1 do 6 m/min poprzez napęd inwerterowy.
• Rama i osłona:Konstrukcja ze stali węglowej pokryta farbą odporną na korozję. Przezroczyste panele bezpieczeństwa otaczają sekcje prania i suszenia. Przyciski zatrzymania awaryjnego znajdują się na stanowiskach załadunku i rozładunku.

Producent i gwarancja

Shandong Lebulang Precision Machinery Co., Ltd., działająca jako Lebulang Machine, produkuje sprzęt do obróbki szkła i okien w swoim zakładzie w Jinan od 1996 roku. Firma zajmuje się badaniami i rozwojem, obróbką komponentów, montażem, testowaniem i sprzedażą w ramach jednej organizacji. The2000 Pionowa prasa susząca CNC do maszyn ze szkłem izolowanym i hartowanymjest zbudowany w ramach tego zintegrowanego systemu i dostarczany bezpośrednio z fabryki. Obowiązują certyfikaty CE i ISO 9001. Roczna gwarancja obejmuje konstrukcję główną, z wyłączeniem elementów podlegających normalnemu zużyciu. W cenę wliczona jest zdalna pomoc techniczna i szkolenie w zakresie obsługi. Części zamienne są magazynowane i mogą być wysyłane za granicę. Instalacja i uruchomienie na miejscu mogą być zorganizowane jako osobna usługa.

Często zadawane pytania

P1: Jakie rodzaje szkła może przetwarzać ta linia produkcyjna?

O:2000 Pionowa prasa susząca CNC do maszyn ze szkłem izolowanym i hartowanymjest przeznaczony do szkła izolacyjnego i szkła hartowanego, a także obsługuje szkło architektoniczne, drzwiowe i okienne oraz ściany osłonowe w zakresie grubości od 4 mm do 25 mm. Nie jest przeznaczony do szkła cieńszego niż 3 mm i grubszego niż 25 mm.

P2: Czy maszyna jest trudna w obsłudze dla nowych pracowników?

Odp.: Operacja wykorzystuje ekran dotykowy CNC z zapisanymi recepturami dla różnych typów szkła. Dostępny jest podręcznik w języku angielskim i przewodnik wideo. Zdalne wskazówki są dostępne podczas konfiguracji. Na podstawie informacji zwrotnych z zakładów produkcyjnych operatorzy oswajają się z codzienną obsługą w ciągu jednego do dwóch dni roboczych.

P3: Jak często system wody obiegowej wymaga konserwacji?

Odp.: Wielowarstwowy system filtracji umożliwia recyrkulację wody przez dłuższy czas. Siatki filtrów należy sprawdzać i czyścić według harmonogramu ustalonego na podstawie dziennego przerobu szkła. Zamienne elementy filtrujące są dostępne jako części zamienne. Poziom wody w zbiorniku jest okresowo uzupełniany, aby skompensować parowanie.

P4: Czy napięcie urządzenia można dostosować do różnych krajów?

Odp.: Standardowa konfiguracja działa przy zasilaniu trójfazowym 380 V i 50 Hz. Napięcie i częstotliwość można określić w momencie składania zamówienia — na przykład 220 V/60 Hz lub 415 V/50 Hz — aby maszyna odpowiadała lokalnym standardom zasilania bez konieczności stosowania zewnętrznego transformatora.
