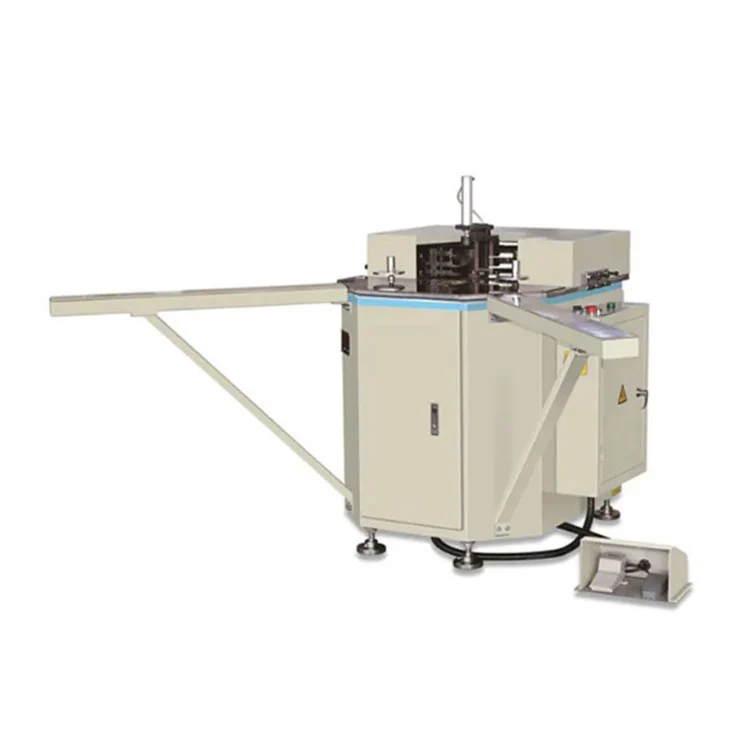

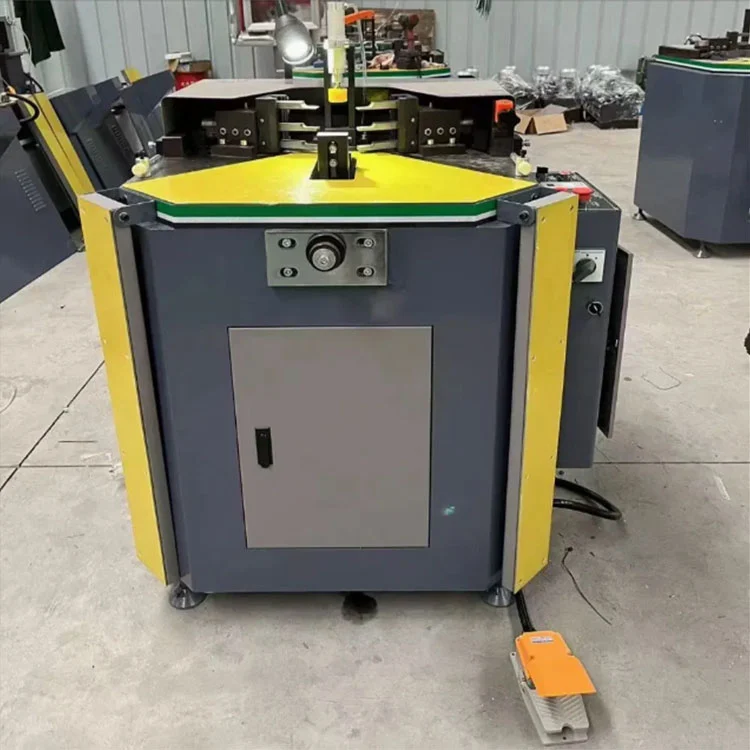

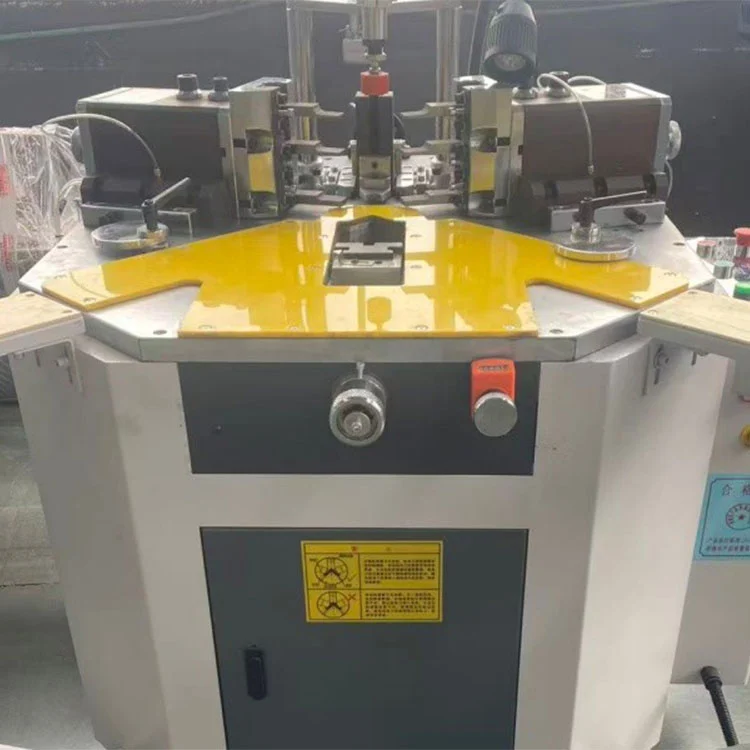

100mm * 3500mm Dwie głowice Aluminiowa maszyna do łączenia naroży okiennych i drzwiowych
Maszyna do łączenia narożników drzwi aluminiowych z dwiema głowicami marki Lebulang (zwana także dwugłowicową maszyną do zagniatania narożników) to półautomatyczna jednostka hydrauliczna przeznaczona do zagniatania naroży profili aluminiowych pod kątem 90° w produkcji okien i drzwi. Wykańcza dwa narożniki w jednym cyklu, obsługuje szerokość profilu do 100 mm i maksymalną długość ramy 3500 mm, idealnie nadaje się do średniej i dużej produkcji seryjnej ram aluminiowych o wysokiej wytrzymałości. Nasza fabryka znajduje się w Chinach.
Zaprojektowany do zagniatania narożników aluminiowych ram okiennych i drzwiowych pod kątem 90°, ten dwugłowicowy moduł hydrauliczny wykonuje dwa narożniki w jednym cyklu. Szerokość profilu sięga 100 mm, a maksymalna długość ramy wynosi 3500 mm. Minimalny rozmiar ramy wynosi 450 × 450 mm i obejmuje zarówno zespoły standardowe, jak i umiarkowanie ponadgabarytowe.
Układ hydrauliczny zapewnia ciśnienie znamionowe od 15 do 18 MPa, wytwarzając stałą siłę zaciskania w celu uzyskania szczelnych, pozbawionych szczelin połączeń narożnych. Dwie głowice działają jednocześnie, co skraca czas cyklu w porównaniu z alternatywami z jedną głowicą. Zaciski pneumatyczne zatrzaskują się przed rozpoczęciem zaciskania, wytwarzając wstępne naprężenie, które utrzymuje profil na miejscu i pomaga zapobiegać odkształceniom podczas procesu łączenia.

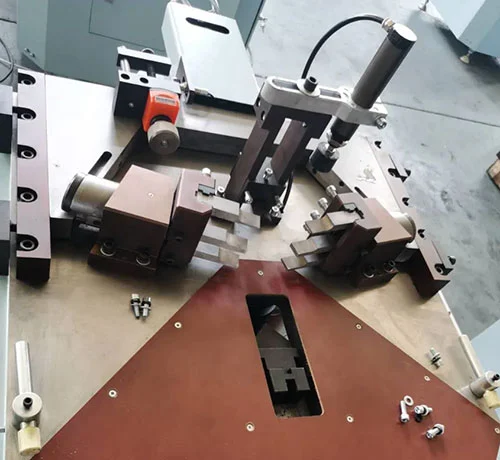

Regulacja pozycjonowania i oprzyrządowania odbywa się mechanicznie. Wewnętrzne i zewnętrzne bloki ustalające przesuwają się w pionie, a noże zaciskające można przesuwać od przodu do tyłu oraz od lewej do prawej. Taki zakres ruchu pozwala maszynie dostosować się do różnych przekrojów profili bez konieczności stosowania dedykowanego oprzyrządowania dla każdego kształtu. Prowadnice liniowe przenoszą ruchome zespoły, zachowując dokładność łączenia narożników w granicach ±0,1 mm i błąd szwu poniżej 0,15 mm.
Urządzenie zasilane jest napięciem trójfazowym 380 V i pobiera moc 1,5 kW. Zbiornik oleju hydraulicznego o pojemności 20 litrów obsługuje obwód zaciskania, a robocze ciśnienie powietrza utrzymuje się w zakresie od 0,5 do 0,8 MPa. Typowe zastosowania obejmują ramy okien skrzydłowych, przesuwnych i termoizolacyjnych, montaż aluminiowych paneli drzwiowych oraz łączenie słupów lub rygli pod kątem 90° w produkcji ścian osłonowych. Powierzchnia maszyny ma wymiary 1200 × 1100 × 1300 mm.
Firma Lebulang Machine, która od prawie 30 lat produkuje urządzenia do obróbki profili aluminiowych w swojej fabryce w Chinach, dostarcza tę maszynę do łączenia narożników z certyfikatem CE. Dostępne są niestandardowe konfiguracje OEM, a sprzęt jest dostarczany bezpośrednio z fabryki. Konstrukcja została zaprojektowana z myślą o prostej codziennej konserwacji, a zdalne wskazówki dotyczące instalacji są dostępne bez dodatkowych opłat.
100mm * 3500mm Dwie głowice Aluminiowa maszyna do łączenia naroży okiennych i drzwiowych
- Jednoczesne zaciskanie z dwiema głowicamiUkończenie jednym strzałemdwa narożniki 90°; Wydajność 2x w porównaniu do maszyn jednogłowicowych, idealna do produkcji masowej.
- ✅ Duża pojemność 100 mm × 3500 mmMaksymalna szerokość profilu100mm, maksymalna długość ramy3500 mm; minimalny rozmiar ramki450×450mm, pasuje do standardowych i ponadgabarytowych ram aluminiowych.
- ✅ Wytrzymały układ hydraulicznyCiśnienie znamionowe15-18 MPa, duża siła zaciskania zapewnia sztywne, pozbawione szczelin połączenia narożne.

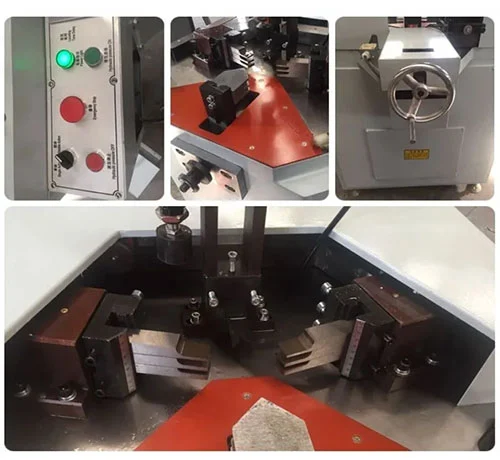

- ✅ Precyzyjnie regulowane pozycjonowanieBloki pozycjonujące wewnętrzne/zewnętrzneregulacja góra/dół; noże do zaciskaniaregulacja przód/tył, lewa/prawadla różnych przekrojów profili.
- ✅Pneumatyczne zaciskanie i napinanie wstępneAutomatyczne mocowanie z naprężeniem wstępnym zapobiega deformacji profilu; zapewnia dokładne kąty 90° i szczelne szwy.
- ✅ Precyzyjne prowadnice liniowePłynny, stabilny ruch; dokładność łączenia narożników± 0,1 mm, stała precyzja przekątnej.

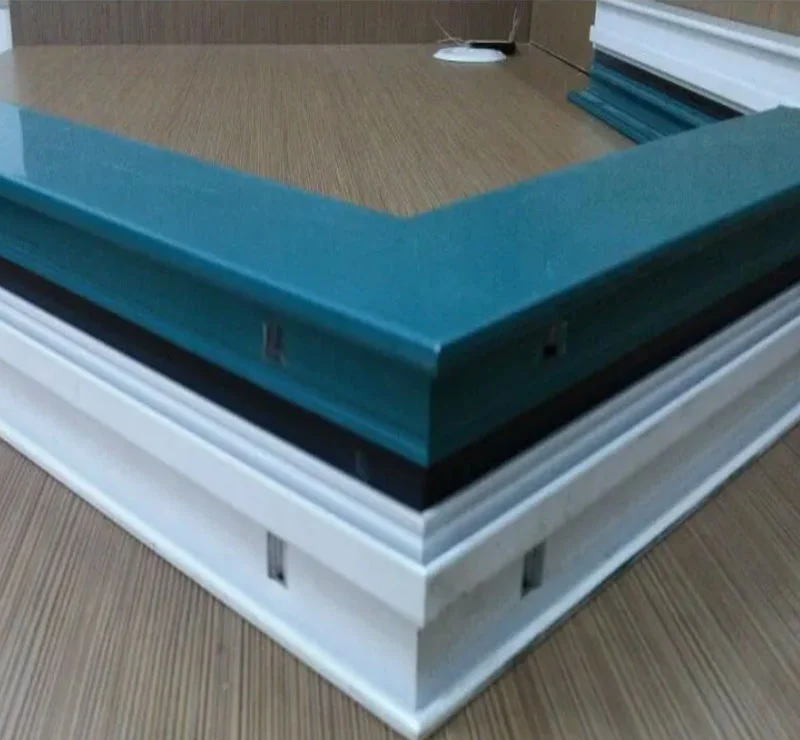

100mm * 3500mm Dwie głowice Aluminiowa maszyna do łączenia naroży drzwi okiennych, próbki robocze maszyny do łączenia naroży okiennych do aluminiowych drzwi okiennych
Dane techniczne
| Woltaż | 380 V/50 Hz |
| Moc | 1,5 kW |
| Pojemność zbiornika oleju | 20L |
| Szerokość profilu | 90mm |
| Znamionowe ciśnienie oleju | 15Mpa |
| Ciśnienie powietrza | 0,5-0,8 MPa |
| Błąd szwu | <0,15 mm |
| Wymiar | 1200 x 1100 x 1300 mm |
Scenariusze zastosowań

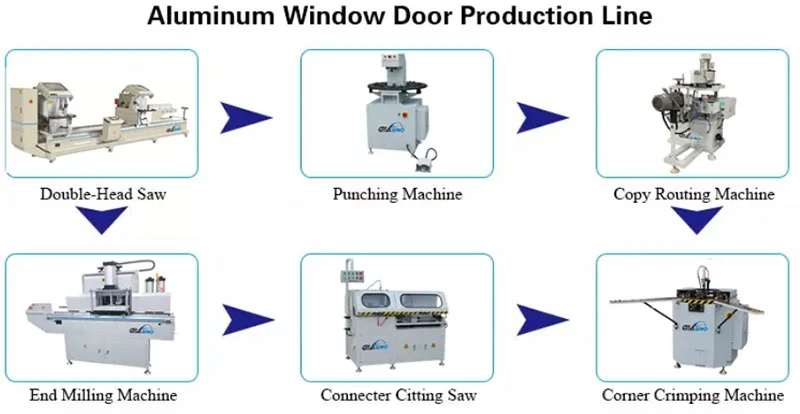

Produkcja okien aluminiowych
Zakuwanie narożników ościeżnic okiennych, przesuwnych i termoizolacyjnych.
Produkcja drzwi aluminiowych
Montaż ościeżnicy wejściowej, balkonowej i ognioodpornej z aluminium.
Profile ścian osłonowych i fasad
Łączenie narożników słupa, rygla i panelu zewnętrznego pod kątem 90°.
Średnie i duże fabryki
Ekonomiczne w przypadku masowej produkcji przy wysokich wymaganiach wyjściowych.
Często zadawane pytania
P: Czy sprzęt Zhonglin CNC może zaspokoić różnorodne potrzeby (np. ramy drzwi/okien i aluminiowe profile ścian osłonowych)?
O: Tak. Oferujemy inteligentne drzwi/okna, aluminiowe ściany osłonowe/przemysłowe wyposażenie aluminiowe oraz rozwiązania niestandardowe. Stacja robocza G20/G50 obsługuje pełny proces drzwi/okien; Piła ZLSJ-HCNC tnie profile ścian osłonowych (45°-135°). Dopasowujemy urządzenia do Twojego procesu.
P: Martwisz się skomplikowaną operacją i potrzebujesz wielu wykwalifikowanych pracowników po zakupie? Jakie jest rozwiązanie Jinana?
Odp.: nasz producent obniża progi poprzez projekt i serwis. Sprzęt charakteryzuje się „niezawodną obsługą” (automatyczna identyfikacja danych, brak skomplikowanego programowania). Zapewniamy bezpłatne szkolenia, wskazówki dotyczące instalacji i zdalny serwis, aby zmniejszyć zależność od wykwalifikowanych pracowników.
P: A co z dokładnością i stabilnością przetwarzania Twojego sprzętu (krytyczne dla jakości i wydajności naszych produktów)?
Odp.: Kierujemy się „dokładnością, niezawodnością, profesjonalizmem”. Sprzęt: ponad 100 wysokiej klasy maszyn (np. centra obróbcze) i podstawowe części najlepszych marek (HIWIN, Schnider); niektóre urządzenia mają powtarzalne pozycjonowanie ± 0,02 mm, cięcie ± 0,1 mm, dokładność frezowania ± 0,05 mm. Procesy: narzędzia diamentowe, systemy serwo, konstrukcje odlewnicze i automatyczna regulacja mocy lasera. Wszyscy unikają przeróbek, zapewniają stabilną jakość i zwiększają wydajność.
