Frezarka szczelinowa do okien PCV PCV

• Frezarka szczelinowa do okien PCV PCVzapewnia możliwość frezowania w trzech osiach: cięcia pionowe, poziome i pod kątem na tej samej stacji.
• Przeznaczona jest do frezowania szczelin odprowadzających wodę i otworów wyrównawczych ciśnienia powietrza w profilach okiennych i drzwiowych PCV.
• Dolna głowica zmienia i dokręca narzędzie jednym ruchem mocowania, dzięki czemu obróbka rowków odbywa się naFrezarka szczelinowa do okien PCV PCVjest wykonywana bez pośrednich ręcznych zmian narzędzi.
• Stół frezarski porusza się po prostokątnej prowadnicy liniowej, zachowując ruch po linii prostej podczas cięcia.
• Ukośna głowica frezująca umożliwia regulację kąta i automatyczny ruch góra/dół oraz lewo/prawo. Umożliwia to frezowanie rowków wodnych pod kątem 45° przy zachowaniu symetrii rowka lewego i prawego.
• Zainstalowano szybkie silniki wrzecionowe, które zapewniają stabilne frezowanie przy wymaganych prędkościach skrawania.

Dane techniczne

Zakres zastosowania

TenFrezarka szczelinowa do okien PCV PCVjest stosowany na liniach do produkcji okien i drzwi z PCV i PCV. Typowe zastosowania obejmują frezowanie szczelin drenażowych u podstawy ram skrzydeł i okien przesuwnych, wycinanie otworów wyrównujących ciśnienie powietrza w ryglach i słupach oraz wykonywanie szczelin pod kątem tam, gdzie wymaga tego konstrukcja profilu. Maszyna obsługuje zarówno standardowe białe profile, jak i sekcje kolorowe lub laminowane, a trójosiowy układ głowicy obejmuje większość konfiguracji szczelin spotykanych w produkcji okien do budynków mieszkalnych i lekkich obiektów komercyjnych.

Kluczowe komponenty

• Trzy silniki wrzecionowe (każdy o mocy 0,75 kW):Zapewnia niezależny napęd trzech głowic frezujących, pracujących z prędkością do 24 000 obr./min, w celu uzyskania czystych krawędzi szczelin w materiałach UPVC.
• Prostokątny system prowadnic liniowych:Podtrzymuje ruchomy stół roboczy podczas suwu frezowania, pomagając zachować prostoliniowość szczeliny i powtarzalne pozycjonowanie w partiach.
• Pneumatyczne mocowanie narzędzia na dolnej głowicy:Wymiana i dokręcenie frezu odbywa się w ramach jednej czynności, co skraca czas przestoju i eliminuje konieczność ręcznego dokręcania narzędzia.
• Regulowana głowica skośna (głowica nr 3):Kąt frezowania można ustawić ręcznie za pomocą uchwytu blokującego, obejmującego 45° i inne kąty, zachowując spójną symetrię szczeliny lewa-prawa.
• Panel sterowania i okablowanie:Obsługa za pomocą przycisku z dedykowanym wyłącznikiem awaryjnym. Elementy elektryczne są umieszczone w obudowie chroniącej przed kurzem, a obwód pneumatyczny zawiera zespół filtr-regulator-smarownica, który utrzymuje stabilne ciśnienie zacisku.
• Rama i osłony:Spawana stalowa podstawa zapewnia sztywną konstrukcję. Przezroczyste osłony zabezpieczające zakrywają obszar frezowania i łączą się z obwodem rozruchowym wrzeciona.

Funkcje maszyny

• Automatyczna zmiana narzędzia i cykl szczeliny:Dolna głowica zaciska i zwalnia narzędzie w jednej operacji, kończąc frezowanie rowków bez konieczności ręcznej wymiany narzędzi.
• Możliwość stosowania szczeliny wodnej i otworu balansowego:Obsługuje szczeliny drenażowe i otwory wyrównujące ciśnienie powietrza w profilach PCV i PCV.
• Ruch sterowany:Prostokątna prowadnica liniowa podtrzymuje ruchomy stół roboczy, przyczyniając się do prostych, powtarzalnych ścieżek frezowania.
• Proste sterowanie:Obsługa za pomocą przycisku z wyraźnie oznakowanymi funkcjami; operatorzy posiadający podstawowe przeszkolenie w fabryce mogą zarządzać maszyną po krótkim okresie konfiguracji.
• Kompaktowy rozmiar:Wymiary 1150 × 1100 × 1700 mm mieszczą się w standardowych liniach do produkcji okien.

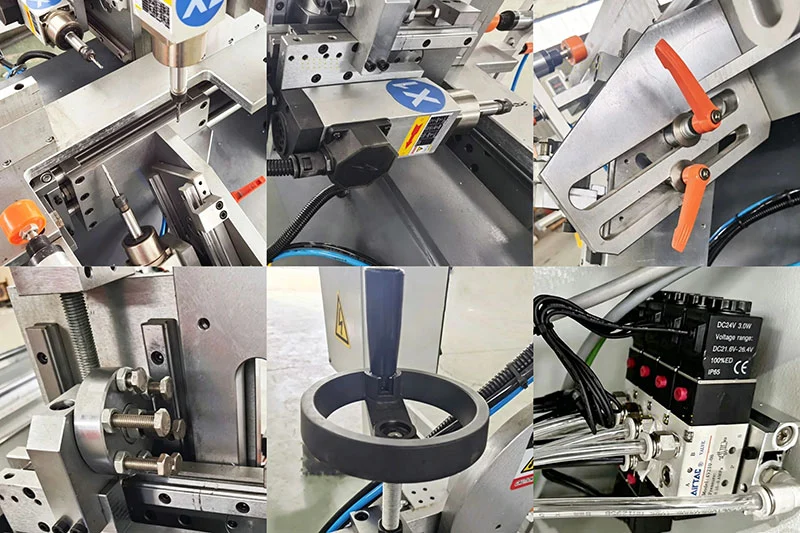

Szczegóły produktu

• Trzy głowice frezujące— skonfigurowany do obróbki szczelin wodnych i wentylacyjnych w profilach okiennych i drzwiowych z PCV.
• Silnik wrzeciona o dużej prędkości— maksymalna prędkość obrotowa do 24 000 obr/min dla czystych krawędzi szczelin.
• Głowa nr 3 (skośna)— kąt frezowania można ustawić ręcznie, aby dopasować go do wymaganego kąta szczeliny.
• Ogranicznik głębokości z szybką regulacją— skraca czas konfiguracji przy przełączaniu pomiędzy partiami profili.
• Regulacja wysokości pokrętła ręcznego— umożliwia operatorowi precyzyjne ustawienie pozycji frezu pionowego bez użycia narzędzi.
• Elementy pneumatyczne i elektryczne— pochodzi od uznanych na arenie międzynarodowej dostawców i jest okablowany zgodnie z wymaganiami CE.

Pakowanie i wysyłka

KażdyFrezarka szczelinowa do okien PCV PCVjest zapakowany w standardową drewnianą skrzynię eksportową z wewnętrzną wyściółką z pianki i stalowymi taśmami. Skrzynia jest wyraźnie oznaczona symbolami obsługi i szczegółami wysyłki. Warunki dostawy to FOB Jinan lub Qingdao, a wysyłka następuje zwykle w ciągu 15–25 dni roboczych od potwierdzenia zamówienia. Zanim maszyna opuści fabrykę, dostarczany jest raport z testów przed wysyłką i cyfrowa kopia certyfikatu CE.

Często zadawane pytania

P1: Jakie materiały może przetwarzać ta frezarka szczelinowa z PCV PCV?

Odp.: Jest przeznaczony do profili okiennych i drzwiowych z PCV i PCV.

P2: Czy maszyna wymaga wykwalifikowanych operatorów?

Odp.: Sterowanie opiera się na prostym panelu przycisków. Operatorzy mogą szybko nauczyć się przepływu pracy, a szczegółowe instrukcje są dostępne.

P3: Czy maszyna może frezować szczeliny wodne pod kątem 45°?

O: Tak. Ukośna głowica frezująca umożliwia frezowanie rowków pod kątem 45° i zachowuje symetrię lewo-prawo na profilu.

P4: Czy zasilacz można dostosować?

Odp.: Standardowa konfiguracja wykorzystuje napięcie 220 V 50/60 Hz. Inne napięcia można uzgodnić przy zamówieniu.

P5: Jak działa automatyczna zmiana narzędzia?

Odp.: Mechanizm dolnej głowicy zmienia i dokręca frez jednym ruchem, umożliwiając wykonanie rowka bez zatrzymywania się w celu ręcznej regulacji narzędzia.

P6: Jaki jest zakres długości frezowania?

Odp.: Długość frezowania można regulować w zakresie od 30 mm do 60 mm.

P7: Czy do urządzenia dołączone jest oprogramowanie lub instrukcje?

Odp.: W zestawie znajduje się angielski interfejs oprogramowania i instrukcja obsługi. System umożliwia import danych rysunkowych z programu AutoCAD.

P8: Jaki jest całkowity rozmiar i waga?

Odp.: 1150 × 1100 × 1700 mm, waga brutto 200 kg.

P9: Czy dostępne są części zamienne?

O: Tak. Materiały eksploatacyjne, takie jak kółka tnące i narzędzia do ustawiania, są dostępne jako elementy opcjonalne, a często zużywające się części mogą być wymieniane przez użytkownika.
