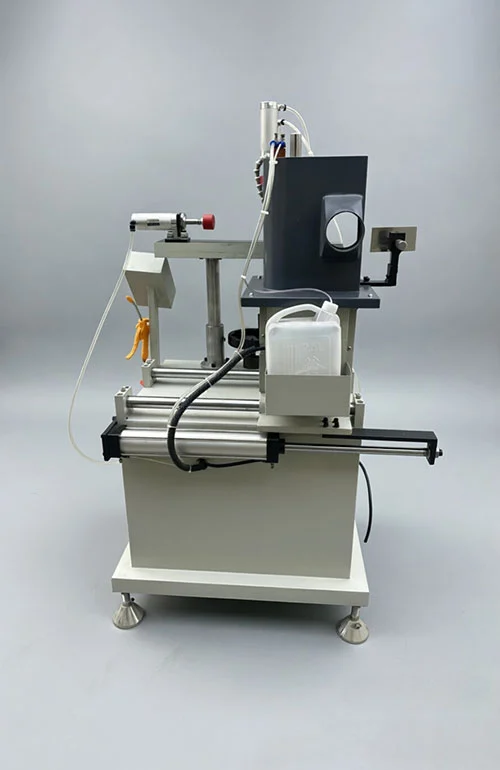

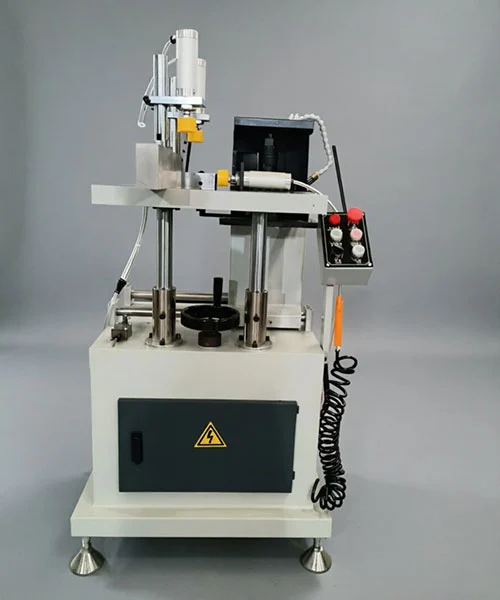

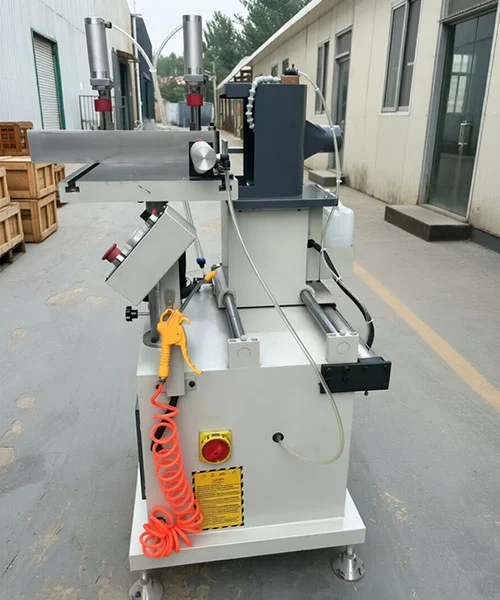

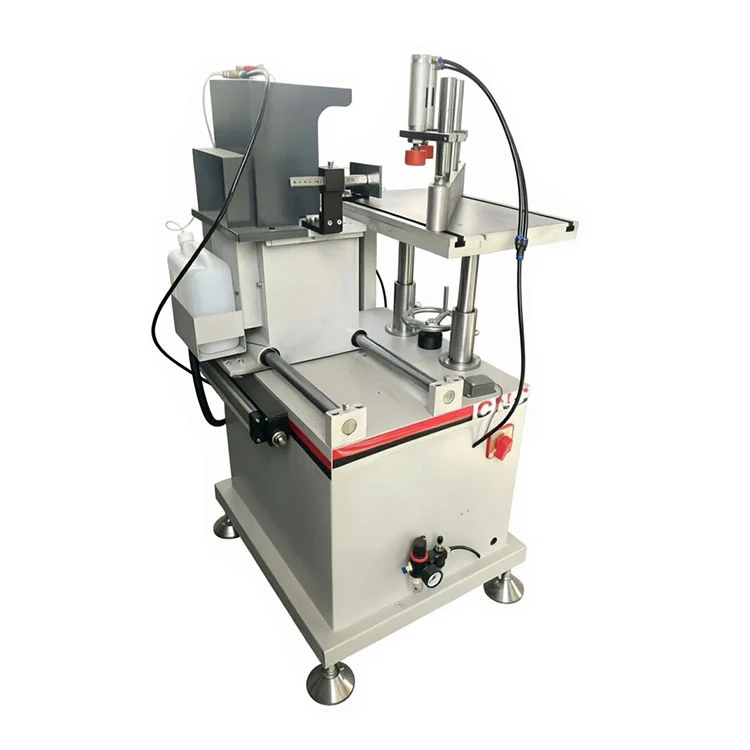

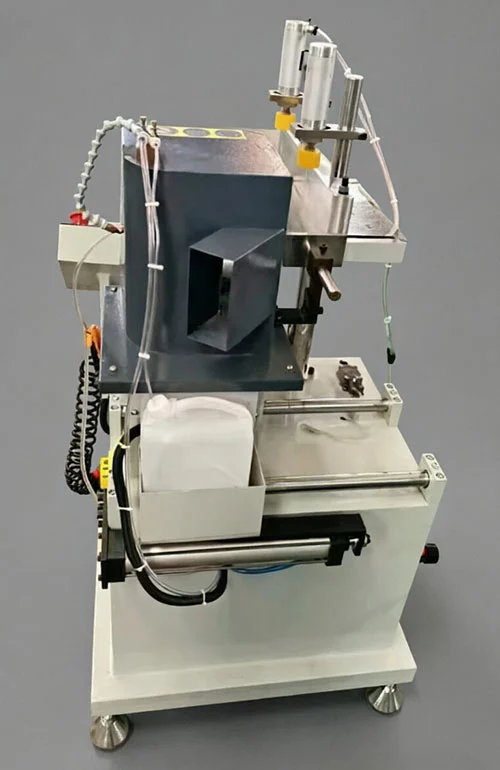

Frezarka walcowo-czołowa PCV do profili okiennych

Kluczowe funkcje

• Kształtowanie zakończenia profilu:TheFrezarka walcowo-czołowa PCV do profili okiennychdostosowuje się do stopni, prostokątnych rowków, czopów i podobnych konstrukcji poprzez zmianę oprzyrządowania, które jest zamocowane na poziomym wrzecionie.
• Zakres frezowania kątowego:Płytkę pozycjonującą na stole roboczym można ustawić w zakresie od -55° do +55°, co umożliwia wykonywanie cięć ukośnych na końcach profili bez użycia niestandardowych przyrządów.
• Posuw łożyska liniowego:Mechanizm posuwu narzędzia działa w oparciu o parę ruchów łożysk liniowych, utrzymując niskie wibracje i powtarzalność ruchu podczas cykli frezowania.
• Wykończenie powierzchni końcowej:Obrobione końcówki osiągają stałą chropowatość Ra12,5 μm, która jest wystarczająca do szczelnego montażu rygli i kształtowników ram.
• Mocowanie pneumatyczne:Profile są utrzymywane podczas cięcia za pomocą pneumatycznych zacisków, co zmniejsza wysiłek operatora przy jednoczesnym utrzymaniu pozycji przedmiotu obrabianego.

Dane techniczne

Zakres zastosowania

TenFrezarka walcowo-czołowa PCV do profili okiennychznajduje zastosowanie w produkcji okien PCV, okien zespolonych aluminiowo-plastikowych oraz aluminiowych ram okiennych termoizolacyjnych. Typowymi przedmiotami obrabianymi są rygle środkowe, profile ościeżnic drzwi i inne profile wytłaczane, które przed montażem wymagają ukształtowania powierzchni czołowej, rowkowania lub przycięcia czopów.

Kluczowe komponenty

• Wrzeciono frezujące:Wrzeciono poziome obsługuje wymienne frezy do pracy stopniowej, wpustowej i czopowej. Działa z prędkością odpowiadającą narzędziom z węglików spiekanych, zapewniając czyste usuwanie materiału.
• System prowadzenia na łożyskach liniowych:Wózek podający porusza się na uszczelnionych łożyskach liniowych, które wymagają jedynie okresowego smarowania i pomagają utrzymać stałą geometrię cięcia w czasie.
• Pneumatyczny zespół mocujący:Zaciski zazębiają się przy dopływie powietrza o ciśnieniu 0,5–0,8 MPa. Szczęki są ukształtowane tak, aby podczas cyklu frezowania nie pozostawiały śladów na powierzchniach profili.
• Regulowany stół roboczy:Ręcznie ustawiana płyta pozycjonująca umożliwia operatorowi wybieranie kątów od -55° do +55°, ze skalą do powtarzalnego pozycjonowania.

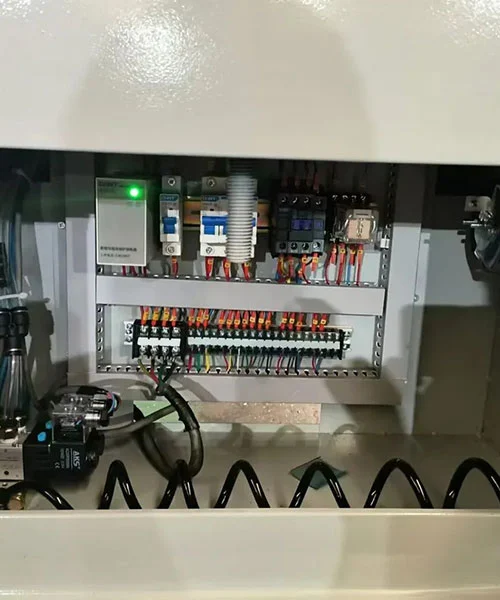

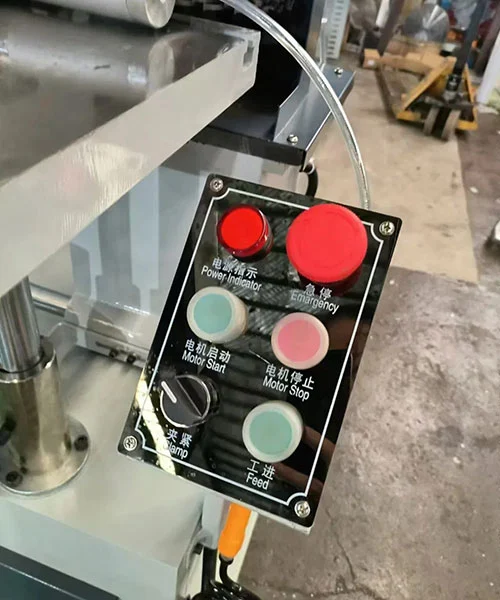

• Obwód sterujący:Wykorzystuje prostą stację przycisków i blokadę bezpieczeństwa, która zapobiega uruchomieniu wrzeciona, gdy osłona jest otwarta. Elementy elektryczne umieszczono w szczelnej obudowie.

Producent i wsparcie

Dzięki fabryce założonej w 1996 roku Lebulang Machine od prawie trzydziestu lat produkuje sprzęt do obróbki profili w Jinan w Chinach. TheFrezarka walcowo-czołowa PCV do profili okiennychjest dostarczany bezpośrednio z fabryki, posiada certyfikaty CE i ISO i może być dostosowywany w ramach umów OEM/ODM. Roczna gwarancja obejmuje konstrukcję główną, a wskazówki dotyczące zdalnej instalacji są zapewniane bez dodatkowych opłat.

Pakowanie i wysyłka

KażdyFrezarka walcowo-czołowa PCV do profili okiennychjest zapakowany w standardową drewnianą skrzynię eksportową z wewnętrznymi wzmocnieniami zapobiegającymi przemieszczaniu się podczas transportu. Skrzynia jest odporna na wilgoć i oznaczona instrukcją obsługi. Warunki wysyłki to FOB Jinan lub Qingdao, a czas realizacji dostawy wynosi zazwyczaj od 15 do 25 dni roboczych po potwierdzeniu zamówienia. Dokumenty obejmujące raport z testu, listę pakowania i certyfikat CE są przesyłane cyfrowo przed wysyłką.

Często zadawane pytania

P1: Jakie konstrukcje profili może obrabiać frezarka walcowo-czołowa z PCV do profili okiennych?

Odp.: Zmieniając narzędzie tnące, maszyna frezuje powierzchnie stopni, prostokątne rowki, czopy i inne detale końcowe powszechnie wymagane w przypadku rygli i profili ram z kompozytu PCV i aluminium i tworzywa sztucznego.

P2: Jaki jest zakres regulacji kąta przy cięciu ukośnym?

Odp.: Płytę pozycjonującą stół roboczy można regulować w zakresie od -55° do 55°, co umożliwia wykonywanie końcowych cięć pod kątem w tym zakresie bez dodatkowych elementów mocujących.

P3: W jaki sposób utrzymuje się stabilność podczas frezowania?

Odp.: W mechanizmie posuwu narzędzia zastosowano parę łożysk liniowych, która redukuje wibracje i pomaga utrzymać stałą głębokość frezowania w powtarzalnych cyklach.

P4: Jakiej chropowatości powierzchni końcowej można się spodziewać?

Odp.: Konsekwentnie obrobione końce osiągają chropowatość Ra12,5 μm, co pozwala na uzyskanie szczelnych połączeń w montażu okien i drzwi.

P5: Jakie są wymiary stołu roboczego?

Odp.: Stół roboczy maszyny ma wymiary 500 × 350 mm, zapewniając stabilne podparcie dla standardowych profili okiennych z PCV i aluminium i tworzywa sztucznego.

P6: Jaka jest maksymalna szerokość frezowania?

Odp.: Zestaw narzędzi obsługuje maksymalną szerokość frezowania 90 mm.

P7: Jakie są wymagania dotyczące zasilania i zasilania powietrzem?

Odp.: Maszyna jest zasilana prądem trójfazowym 380 V, 50 Hz i wymaga roboczego ciśnienia powietrza od 0,5 do 0,8 MPa dla pneumatycznego układu mocowania.

P8: Czy dostępne są części zamienne?

O: Tak. Typowe części eksploatacyjne, w tym importowane koła tnące i narzędzia do ustawiania, są dostępne jako opcje i mogą być łatwo wymienione przez operatora.
